Vergrendelingsset voor maai-eenheid
Reelmaster
Modelnr.: 138-6938
Installatie
Deze set voorkomt automatisch dat de maaidekken
op ongelijke hoogte tot stilstand komen.
Opmerking:
Bepaal vanuit de normale
bedieningspositie de linker- en rechterzijde van de
machine.
1
De machine gebruiksklaar
maken
Geen onderdelen vereist
Procedure
1.
Parkeer de machine op een vlakke ondergrond
en laat de maaidekken zakken.
2.
Stel de parkeerrem in werking, zet de motor af
en verwijder het sleuteltje.
2
De fittings van het
verdeelstuk van de
vergrendeling monteren
Benodigde onderdelen voor deze stap:
2
Verdeelstuk van vergrendeling
2
90°-fitting
2
Rechte fitting
Procedure
1.
Schroef de 90°-fitting in opening 1 van het
verdeelstuk van de vergrendeling; draai aan tot
24,4 à 29,8 N·m, zie
© 2018—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
®
3555 of 3575 tractie-eenheid
Figuur
1.
Registreer uw product op www.Toro.com.Vertaling van de oorspronkelijke tekst (NL)
Opmerking:
Zorg dat de vrije opening van de
90°-fitting naar opening 2 van het verdeelstuk
van de vergrendeling gericht is.

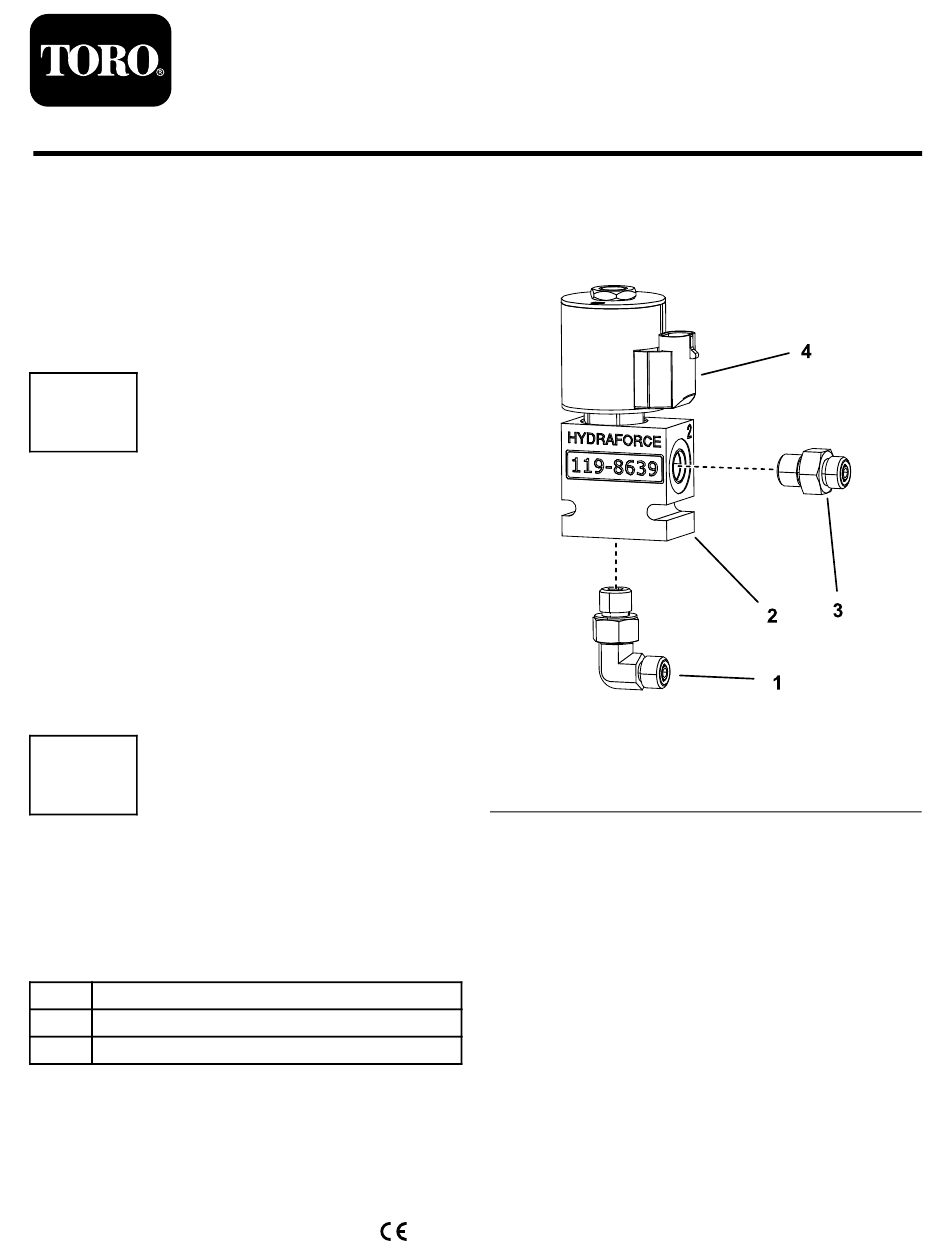

Figuur 1
1. 90º-fitting
2. Verdeelstuk van
vergrendeling
2.
Schroef de rechte fitting in opening 2 van het
verdeelstuk van de vergrendeling; draai aan tot
24,4 à 29,8 N·m, zie
Alle rechten voorbehouden *3423-563* A
Gedrukt in de VS
Form No. 3423-563 Rev A
Installatie-instructies
3. Rechte fitting
4. Solenoïde
Figuur
1.
g214098
