3
Het verdeelstuk van de
vergrendeling van de
maai-eenheid monteren
Benodigde onderdelen voor deze stap:
2
Verdeelstuk van vergrendeling
1
Afstandsbuis
1
Beugel van verdeelstuk van vergrendeling
1
Bijgeleverde kabelboom
2
Bijgeleverde slang
2
Bouten
2
Borgmoeren
Procedure
1.
Koppel de accu los; raadpleeg de
Gebruikershandleiding.
Opmerking:
U kunt de machine opkrikken of
takelen om gemakkelijker bij het verdeelstuk te
komen.
2.
Verwijder de flensbouten waarmee het
verdeelstuk van de vergrendeling bevestigd
is aan de beugel; ze bevinden zich rechts
bovenaan op de vooras

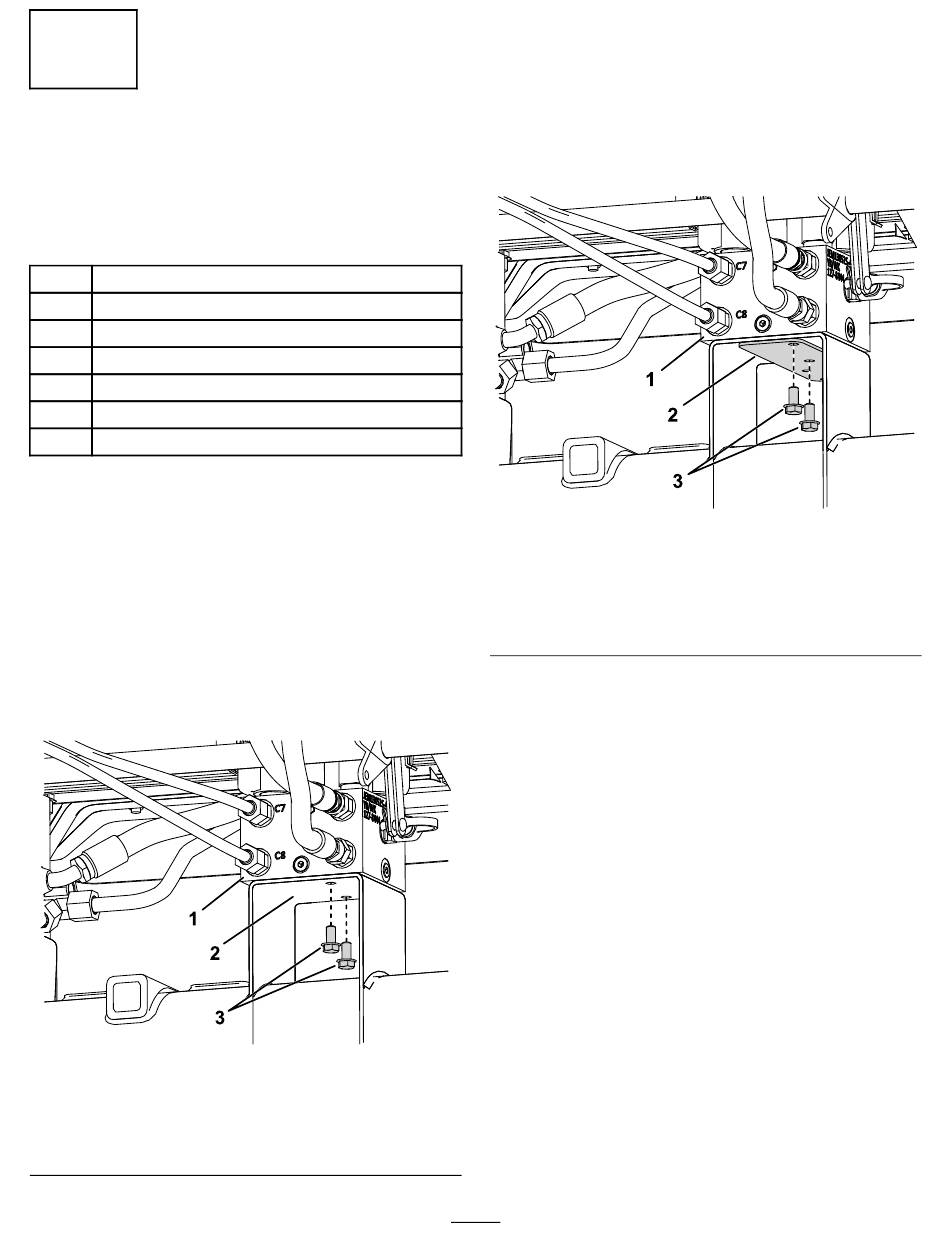

Achterkant van hefverdeelstuk afgebeeld
1. Hefverdeelstuk
2. Beugel van hefverdeelstuk
(Figuur
2).
Figuur 2
3. Flensbouten
3.
Monteer de beugel van het verdeelstuk van
de vergrendeling onder de aanwezige beugel;
gebruik de bouten die u verwijderd hebt in
(Figuur
3).
Opmerking:
naar de rechterkant van de machine wijzen; het
brede uiteinde moet naar de achterkant wijzen
en gelijk lopen met de aanwezige beugel.
Achterkant van hefverdeelstuk afgebeeld
1. Hef-ventielenblok
2. Beugel van verdeelstuk
van vergrendeling
4.
Monteer de verdeelstukken van de vergrendeling
en de afstandsbuis op de onderkant van de
beugel van het verdeelstuk; gebruik de 2 bouten
(¼" x 3-¾") en 2 borgmoeren (¼"); steek de bout
door de bovenkant van de beugel en plaats de
moer onderaan, zie
Opmerking:
vergrendeling zo dat de magneetkleppen naar
de rechterkant van de machine gericht zijn en
de fittings naar voren wijzen.
g213740
2
De inkeping in de beugel moet
Figuur 3
3. Flensmoeren
Figuur
4.
Richt de verdeelstukken van de
2
g213741
