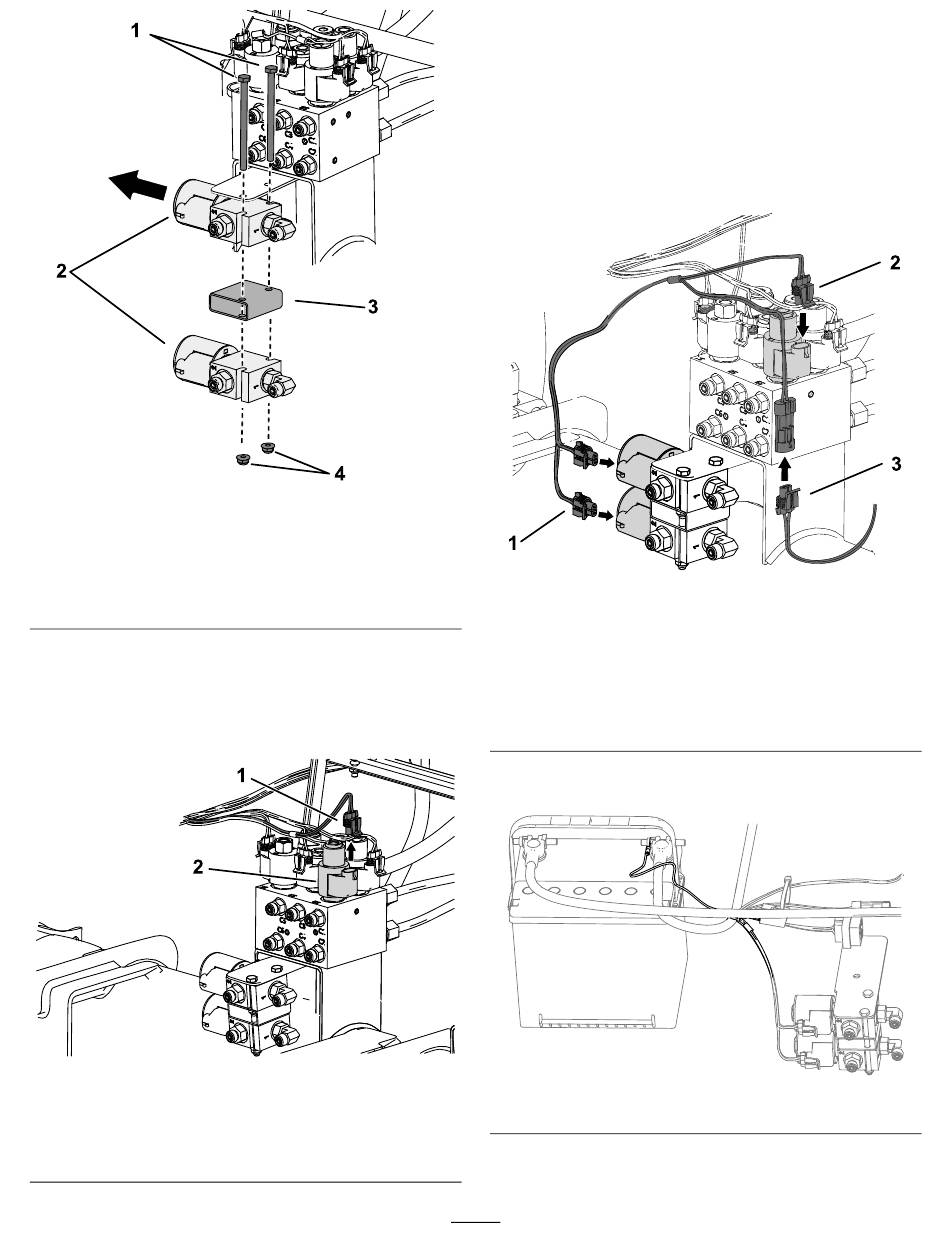

Met het oog de duidelijkheid zijn de slangen niet afgebeeld
1. Bouten (¼" x 3-¾")
2. Verdeelstuk van
vergrendeling
5.
Til het inspectieluik aan de voet van de stoel op
om bij de draadboomaansluitingen te komen.
6.
Koppel de aanwezige kabelboomaansluiting af
van de S3-spoel van het hefverdeelstuk
5).
Met het oog de duidelijkheid zijn de slangen niet afgebeeld
1. Aanwezige
kabelboomaansluiting
Figuur 4
3. Afstandsbuis
4. Borgmoeren (¼")
Figuur 5
2. S3-spoel
7.
Verbind de bijgeleverde draadboomstekkers
met de magneetklep van de verdeelstukken
van de vergrendeling, en de S3-spoel met
het hefverdeelstuk; de resterende aansluiting
verbindt u met de stekker die u verwijderd hebt
in stap 6.
Belangrijk:
kabelbinders uit de buurt van scherpe,
warme of bewegende onderdelen.
g262112
Met het oog de duidelijkheid zijn de slangen niet afgebeeld
1. Aansluiting van
verdeelstuk van
vergrendeling
2. Stekker van
(Figuur
S3-magneetklep
8.
Koppel de kabelboom aan op de ringconnector
van de pluskabel van de accu
g262115
9.
Maak de slangen los van de fittings in openingen
C3 en C5 van het hefverdeelstuk.
3
Bevestig de kabelboom met
Figuur 6
3. Aanwezige
draadboomstekker
(Figuur
Figuur 7
g262110
7).
g262113
