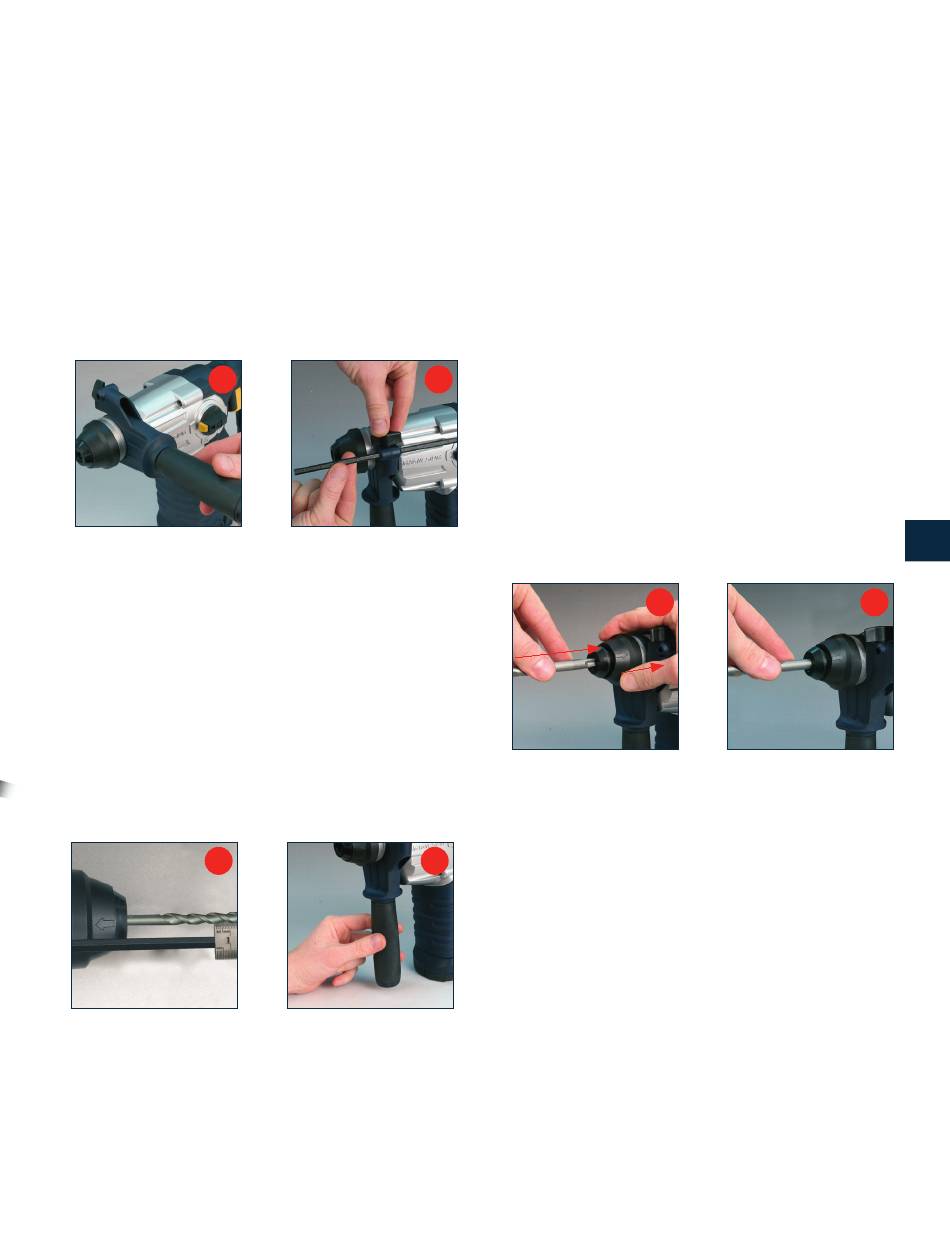

Regolazione della profondità
1. Girare l'impugnatura ausiliaria (8) in senso antiorario
per allentare completamente l'anello alla sua estremità.
Infilarlo sul mandrino fino a raggiungere il suo
alloggiamento sul corpo dell'utensile (Fig. A).
2. Inserire l'asta per la regolazione della profondità (12) nel
foro nella parte superiore dell'impugnatura (8) (Fig. B).
A
3. L'impugnatura ausiliaria (8) può essere girata
completamente a 360° per consentire all'operatore di
trovare la posizione che garantisce il supporto migliore e
il confort ottimale.
4. L'asta per la regolazione della profondità (12) aiuta a
mantenere la corretta profondità quando si fora a una
profondità prestabilita.
5. Per cambiare la posizione dell'asta per la regolazione
della profondità (12) girare la maniglia sull'impugnatura
(8) in senso antiorario fino a quando l'asta si allenta a
sufficienza da riuscire a farla scorrere nel foro.
6. Impostare la profondità desiderata controllandola con un
metro metallico per la massima precisione (Fig. C).
C
All manuals and user guides at all-guides.com
7. Girare la maniglia dell'impugnatura in senso orario per
Installazione e rimozione delle punte
Nota: il mandrino montato sull'utensile è adatto
esclusivamente agli accessori per l'attacco SDS-Plus.
L'attacco SDS-Plus consente la sostituzione facile e sicura
delle punte.
B
ATTENZIONE. Accertarsi che l'utensile sia sempre spento e
scollegato dalla rete elettrica prima di installare o rimuovere
le punte del trapano.
Prima di inserire una punta SDS-Plus controllare sempre
che l'estremità della punta sia pulita e unta.
1. Tirare all'indietro l'anello di blocco (10) e inserire
2. Fare una prova del posizionamento corretto rilasciando
D
Nota: a volte potrebbe essere necessario girare
leggermente la punta avanti e indietro per localizzare i perni
dell'attacco.
3. Rilasciare l'anello di blocco e provare di nuovo per
55
stringere sia l'asta che l'impugnatura ausiliaria nella
posizione desiderata (Fig. D).
la punta nell'apertura centrale del mandrino avendo
cura di posizionare le scanalature dell'asta della punta
correttamente nel mandrino (Fig. E).
E
l'anello di blocco (10) e provando a tirare a strappo la
punta. Se la punta viene fuori, tirare di nuovo all'indietro
l'anello di blocco, ruotare leggermente la punta e
reinserirla nel mandrino (Fig. F).
verificare se la punta è installata saldamente. Ripetere se
necessario fino a quando non si è sicuri che la punta sia
installata correttamente.
