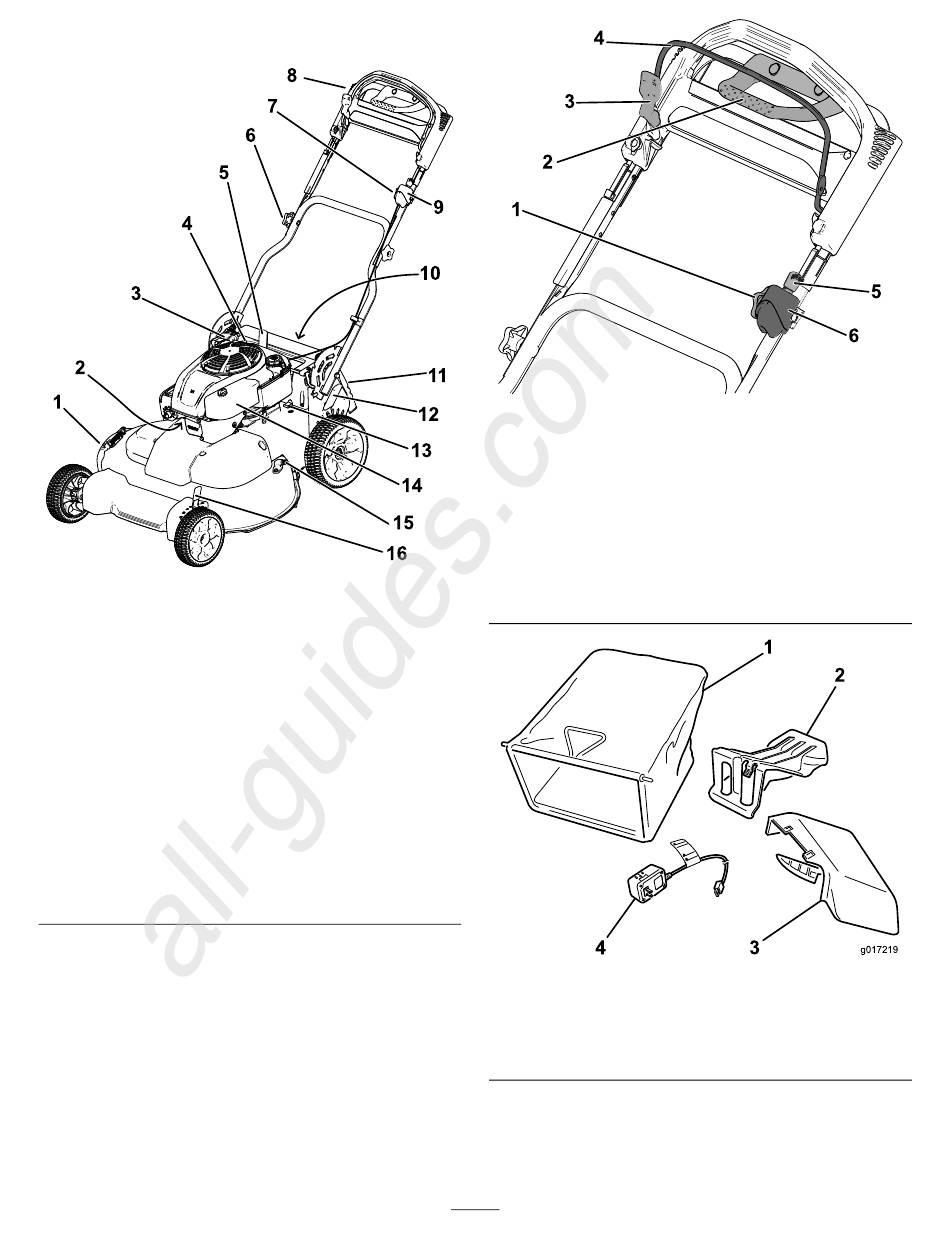

Produktübersicht
1. Seitenauswurfklappe
2. Zündkerze
3. Rücklaufstartergriff
4. Einfüllstutzen/Ölpeilstab
5. Holmarretierhebel
6. Holmhandrad (2)
7. Einstellhandrad für die
Selbstantrieb
8. Oberer Holm
All manuals and user guides at all-guides.com
Bild 9
9. Zündschloss (nur
Modell mit Elektrostart)
oder Kippschalter (nur
Standardmodelle)
10. Batterie (nur bei Modellen
mit Elektrostart; nicht
abgebildet)
11. Heckklappe
12. Hinterer Schnitthöhenein-
stellhebel
13. Sicherung
14. Luftfilter
15. Wasseranschluss
16. Vorderer Schnitthöhenein-
stellhebel
1. Einstellhandrad für die
Selbstantrieb
2. Antischlupfregelungsgriff
3. Schaltbügelsperre
g191969
1. Fangkorb
2. Heckauswurfklappe
(montiert)
8
Bild 10
Oberer Holm
4. Schaltbügel
5. Zündschlüssel (nur bei
Modell mit Elektrostart)
6. Zündschloss (nur
Modell mit Elektrostart)
oder Kippschalter (nur
Standardmodelle)
Bild 11
3. Seitenauswurfkanal
4. Batterieladegerät (nur bei
Modellen mit Elektrostart)
g191981
