Vue d'ensemble du
produit

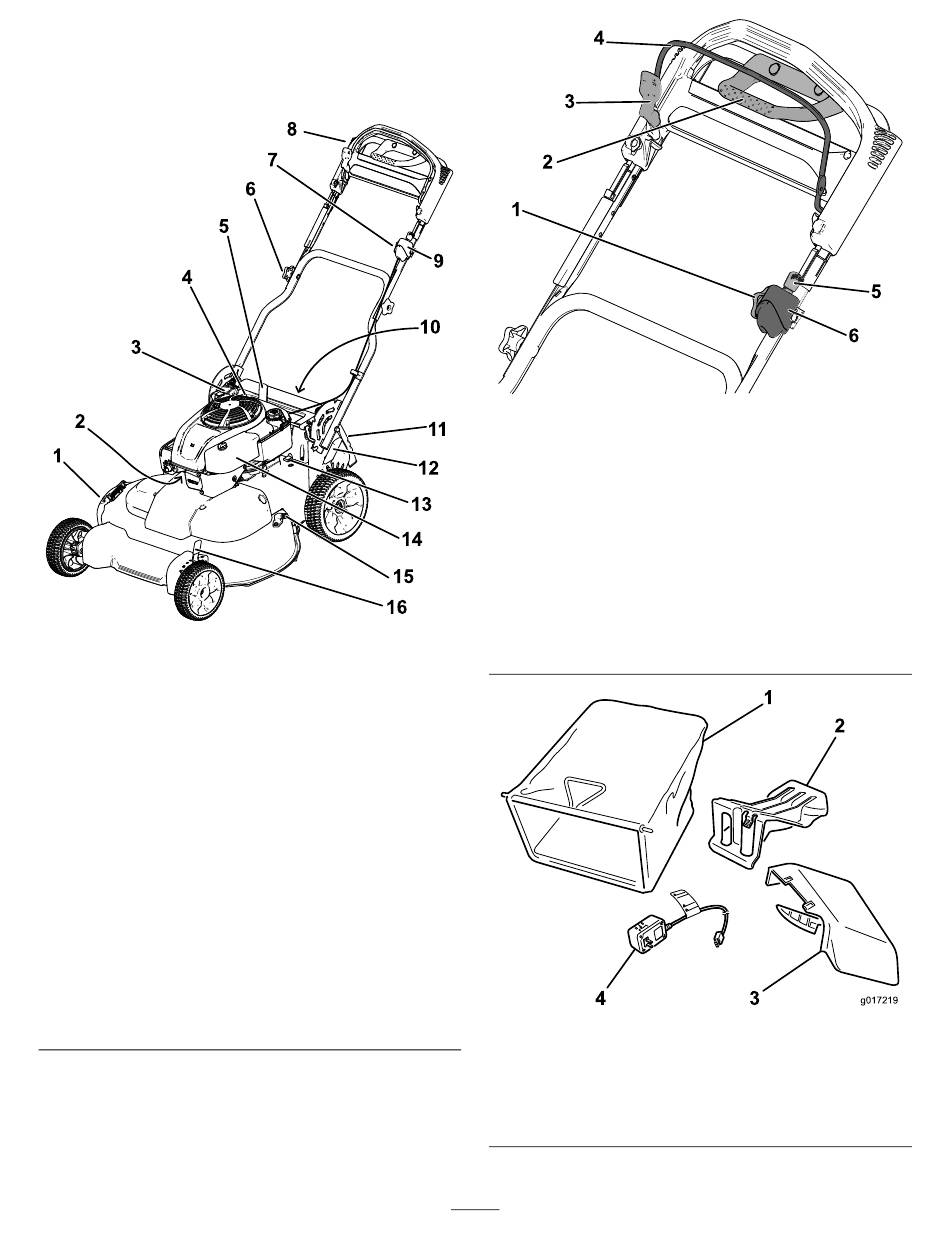

1. Volet d'éjection latérale
2. Bougie
3. Poignée du lanceur
4. Bouchon de
remplissage-jauge
5. Levier de blocage du
guidon
6. Bouton du guidon (2)
7. Bouton de réglage de
l'autopropulsion
8. Partie supérieure du
guidon
All manuals and user guides at all-guides.com
Figure 9
9. Commutateur d'allumage
(modèle à démarrage
électrique uniquement)
ou commutateur à
bascule (modèle standard
uniquement)
10. Batterie (modèle à
démarrage électrique
uniquement, non
représentée)
11. Volet arrière
12. Levier de hauteur de
coupe arrière
13. Fusible
14. Filtre à air
15. Raccord de lavage
16. Levier de hauteur de
coupe avant
Partie supérieure du guidon
1. Bouton de réglage de
l'autopropulsion
2. Poignée d'aide au
déplacement
3. Dispositif de verrouillage
de la barre de commande
des lames
g191969
1. Bac à herbe
2. Obturateur d'éjection
arrière (en place)
8
Figure 10
4. Barre de commande des
lames
5. Clé de contact (modèle
à démarrage électrique
uniquement)
6. Commutateur d'allumage
(modèle à démarrage
électrique uniquement)
ou commutateur à
bascule (modèle standard
uniquement)
Figure 11
3. Goulotte d'éjection latérale
4. Chargeur de batterie
(modèle à démarrage
électrique uniquement)
g191981
g017219
