Koelventilator voor de bestuurder
4
De koelventilator,
ventilatorschakelaar en
toerenregelaar van de
ventilator plaatsen
Benodigde onderdelen voor deze stap:
1
Lange montagebeugel van ventilator
1
Koelventilator
1
Korte montagebeugel van ventilator
4
Slotbout (¼" x ⅝")
4
Flensborgmoer (¼")
1
Ventilatorschakelaar
1
Contramoer
1
Knop
1
Toerentalregelaar van ventilator
2
Zelftappende schroef (nr. 8 x ⅜")

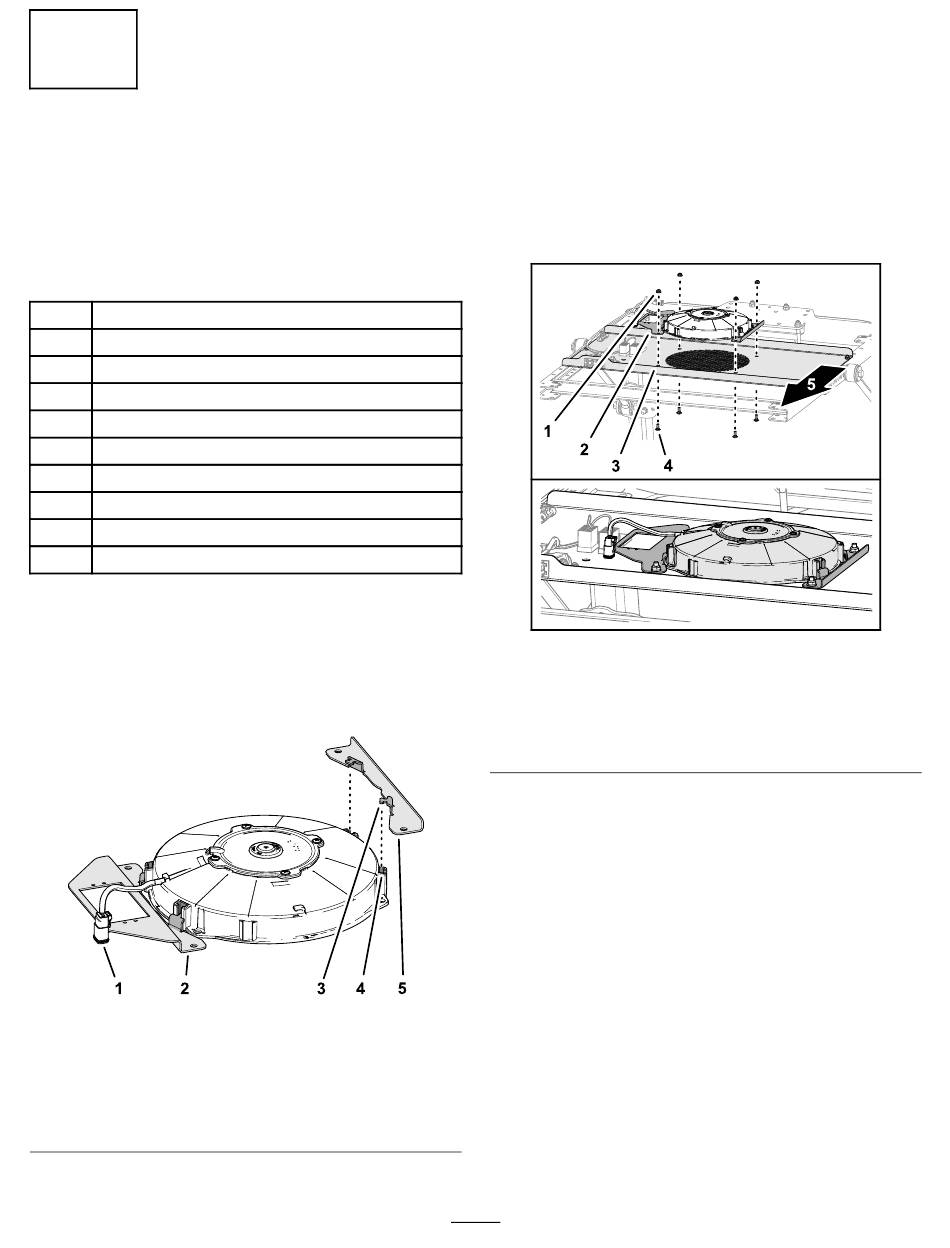

De koelventilator monteren
1.
Zoek de 2 gleuven in de behuizing van de
koelventilator het dichtst bij de kabelboom van
de ventilator; deze heeft een connector met 2
contacten
(Figuur
1. Connector met 2 contacten 4. Gleuf (behuizing van
2. Lange montagebeugel van
ventilator
3. Montagelip
3).
Figuur 3
koelventilator)
5. Korte montagebeugel van
ventilator
2.
Steek de 2 montagelipjes van de lange
montagebeugel van de ventilator in de gleuven
in de ventilatorbehuizing
gleuven gezocht in stap 1.
3.
Steek de 2 montagelipjes van de korte
montagebeugel van de ventilator in de 2 andere
gleuven in de behuizing van de koelventilator
(Figuur
3).
4.
Lijn de gaten in de montagebeugels van de
ventilator uit met het gat in het bedieningspaneel;
zie
Figuur
1. Flensborgmoer (¼")
2. Lange montagebeugel van
ventilator
3. Bedieningspaneel
5.
Monteer de koelventilator en de beugels op het
bedieningspaneel
slotbouten (¼" x ⅝") en 4 flensborgmoeren (¼").
6.
Draai de flensborgmoeren aan met een torsie
van 1017 tot 1243 N·cm.
De ventilatorschakelaar plaatsen
1.
Lijn de platte kant van de buitenste as van de
ventilatorschakelaaras uit met het D-vormige gat
g244453
in het bedieningspaneel
3
(Figuur
3); u hebt deze
4.
Figuur 4
4. Slotbout (¼" x ⅝")
5. Voorkant van de machine
(Figuur
4); gebruik hierbij 4
(Figuur
5).
g244454
