Toro 03247 Installatie-Instructies pagina 7
Koelventilator voor de bestuurder
8
Het zonnescherm monteren
Geen onderdelen vereist
Procedure
1.
Lijn de openingen in de pakkingringen van het
zonnescherm uit met de 4 clipmoeren van de
kanalen van het zijframe.
2.
Monteer het zonnescherm op de kanalen van
het frame
(Figuur
flenskopbouten (5/16" x 1¼") en 4 ringen (5/16")
die u verwijderd hebt in
verwijderen (bladz.

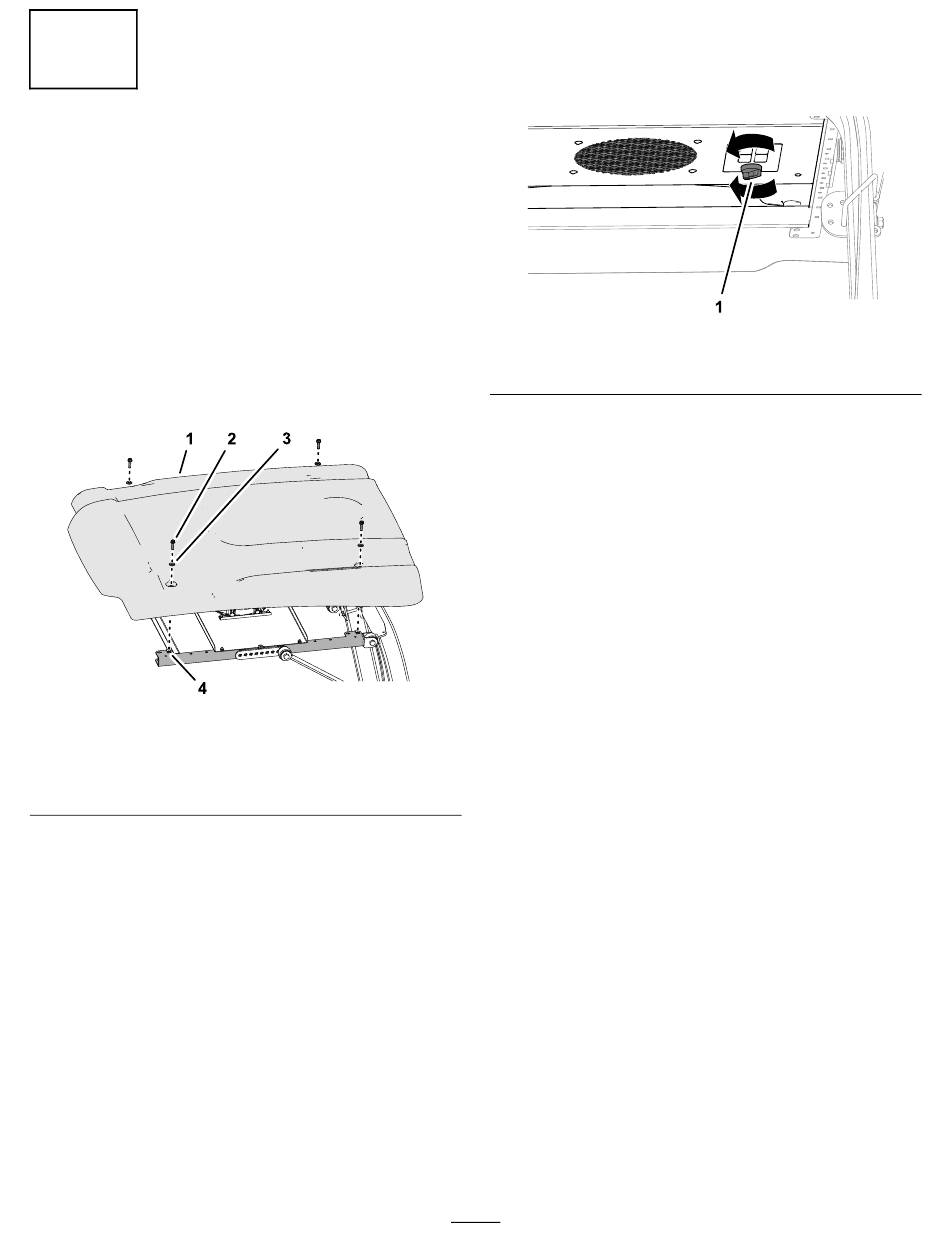

Figuur 14
1. Zonnescherm
2. Flenskopbout
(5/16" x 1¼")
3.
Draai de flenskopbouten vast met een torsie van
1017 tot 1355 N·cm.
14); gebruik hierbij de 4
2 Het zonnescherm
2).
3. Ring (5/16")
4. Clipmoer (kanaal van het
zijframe)
Gebruiksaanwijzing
De koelventilator gebruiken
1. Knop (ventilatorschakelaar)
•
Om de koelventilator te gebruiken, draait u de
knop van de ventilatorschakelaar rechtsom naar
de ventilatorstand
15).
•
Om de koelventilator uit te zetten, draait u de knop
linksom naar de stand
g244327
7
Figuur 15
,
of
LAAG
MEDIUM
HOOG
(Figuur
15).
UIT
g244665
(Figuur
