Dell Pro 14 PC14250 Gebruikershandleiding pagina 63

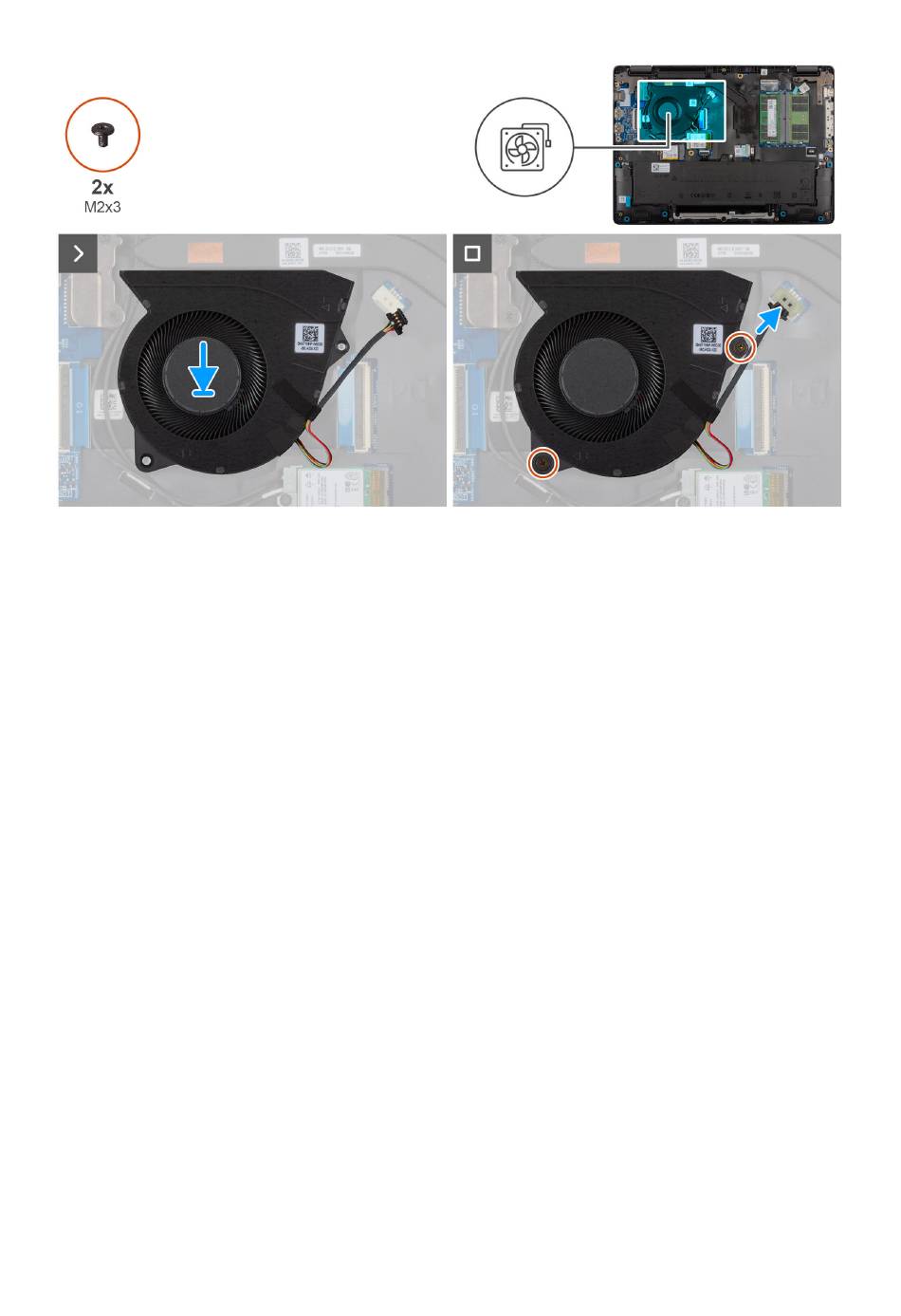

Afbeelding 31. De ventilator installeren
Stappen
1. Plaats en lijn de schroefgaten op de ventilator uit met de schroefgaten op de systeemkaart.
2. Plaats de twee schroeven (M2x3) terug waarmee de ventilator op de systeemkaart wordt bevestigd.
3. Sluit de ventilatorkabel aan op de connector (FAN1) op de systeemkaart.
Vervolgstappen
1. Installeer de onderplaat.
2. Volg de procedure in
Nadat u in de computer hebt
gewerkt.
CRU's (door de klant zelf te vervangen onderdelen) verwijderen en installeren
63
