Dell Pro 14 PC14250 Gebruikershandleiding pagina 77

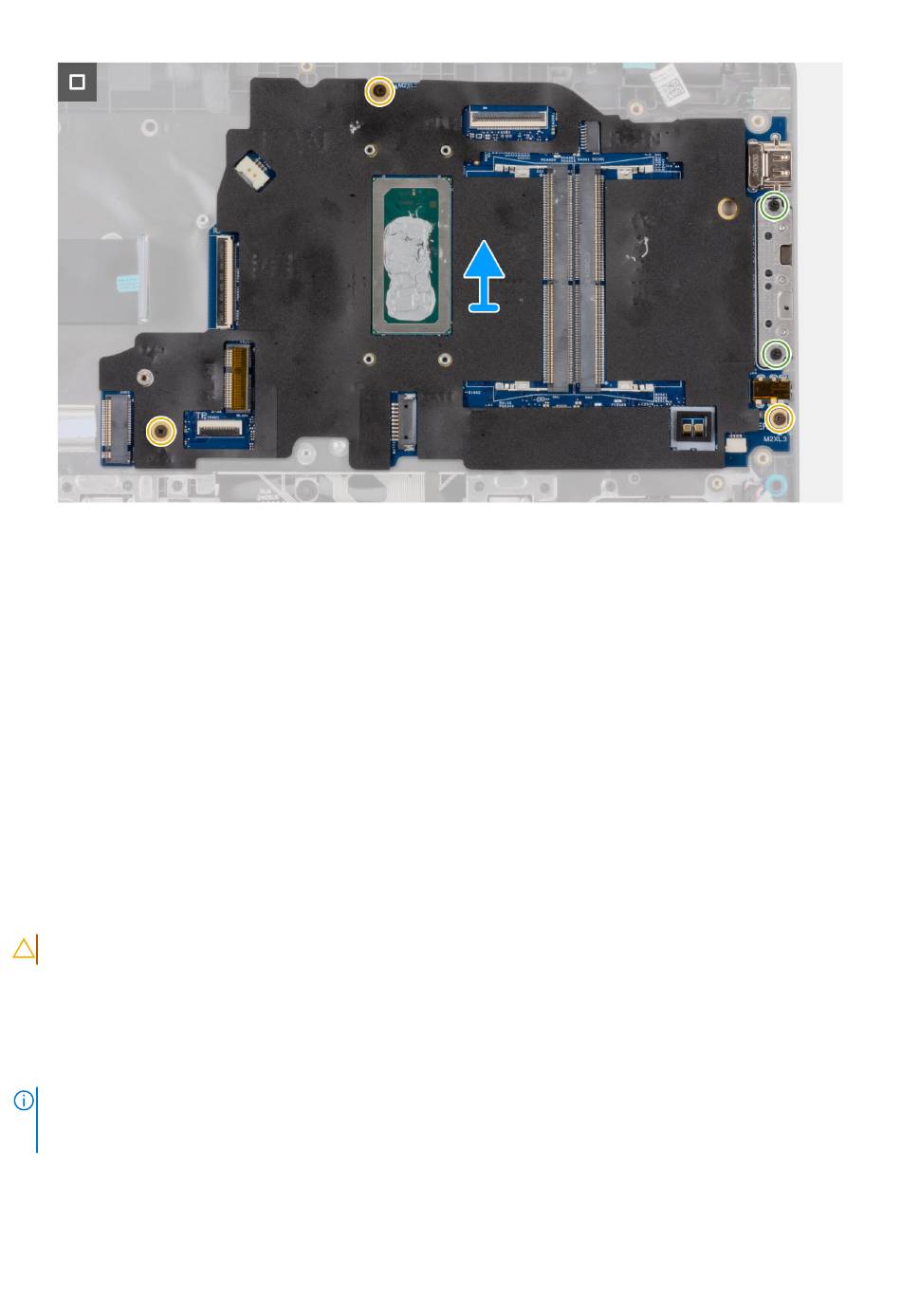

Afbeelding 44. De systeemkaart verwijderen
Stappen
1. Verwijder de twee schroeven (M2.5x5) waarmee de linkerbeeldschermscharnier op de palmsteuneenheid wordt bevestigd.
2. Til de linkerbeeldschermscharnier omhoog en weg van de systeemkaart.
3. Koppel de volgende kabels los van de desbetreffende connectoren op de systeemkaart:
● Beeldschermkabel (EDP)
● Kabel van de voedingsadapterpoort
● Luidsprekerkabel
● Kabel van touchpad
● kabel van I/O-kaart
● Ventilatorkabel
4. Plaats de twee schroeven (M2x5) terug waarmee de Type C-module op de systeemkaart is bevestigd.
5. Verwijder de drie schroeven (M2x3) waarmee de systeemkaart aan de palmsteuneenheid is bevestigd.
6. Til de systeemkaart op van de palmsteunassemblage.
De systeemkaart installeren
WAARSCHUWING:
De informatie in deze installatiesectie is alleen bedoeld voor geautoriseerde servicetechnici.
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak
OPMERKING:
Voor computers die worden geleverd met UFS, is de storage geïntegreerd met de systeemkaart. Dell Technologies
raadt u aan regelmatig een back-up van uw data te maken om mogelijk dataverlies na een service-incident te voorkomen. Raadpleeg
het Knowledge Base-artikel
De volgende afbeelding geeft de connectoren op de systeemkaart aan.
000130154
op de Dell Support Site voor meer informatie.
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
