Dell Pro 14 PC14250 Gebruikershandleiding pagina 65

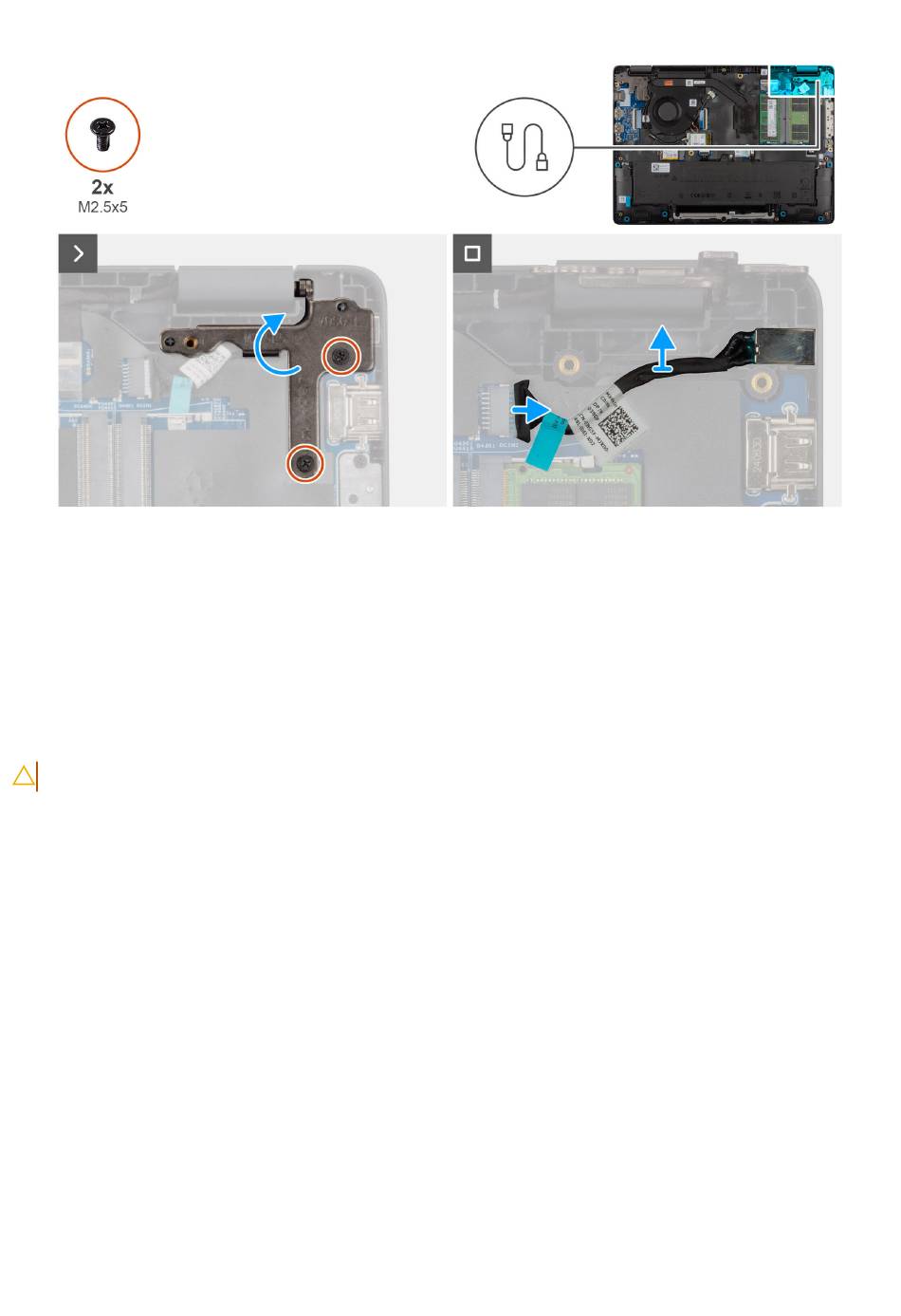

Afbeelding 32. De voedingsadapterpoort verwijderen
Stappen
1. Verwijder de twee schroeven (M2.5x5) waarmee de linkerbeeldschermscharnier op de palmsteuneenheid wordt bevestigd.
2. Til het linker beeldschermscharnier omhoog om toegang te krijgen tot de voedingsadapterpoort.
3. Verwijder de kabel van de voedingsadapterpoort uit de connector (DCIN1) op de systeemkaart.
4. Verwijder de voedingsadapterpoort van de systeemkaart.
De voedingsadapterpoort plaatsen
WAARSCHUWING:
De informatie in deze installatiesectie is alleen bedoeld voor geautoriseerde servicetechnici.
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak
De volgende afbeeldingen geven de locatie van de voedingsadapterpoort aan en bieden een visuele weergave van de installatieprocedure.
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
