Cascade DC-ingangsaansluiting
Bereid DC-connectoren voor en sluit DC-cascade-aansluitingen van de batterij (BAT+ en BAT-) aan
voor cascade-batterijen. Raadpleeg hoofdstuk 4.4 "DC-ingangskabels installeren" voor meer informatie.
De positieve en negatieve metalen aansluitingen en DC-aansluitingen van de Staubli MC4 aan de
cascadezijde moeten door klanten worden aangeschaft.

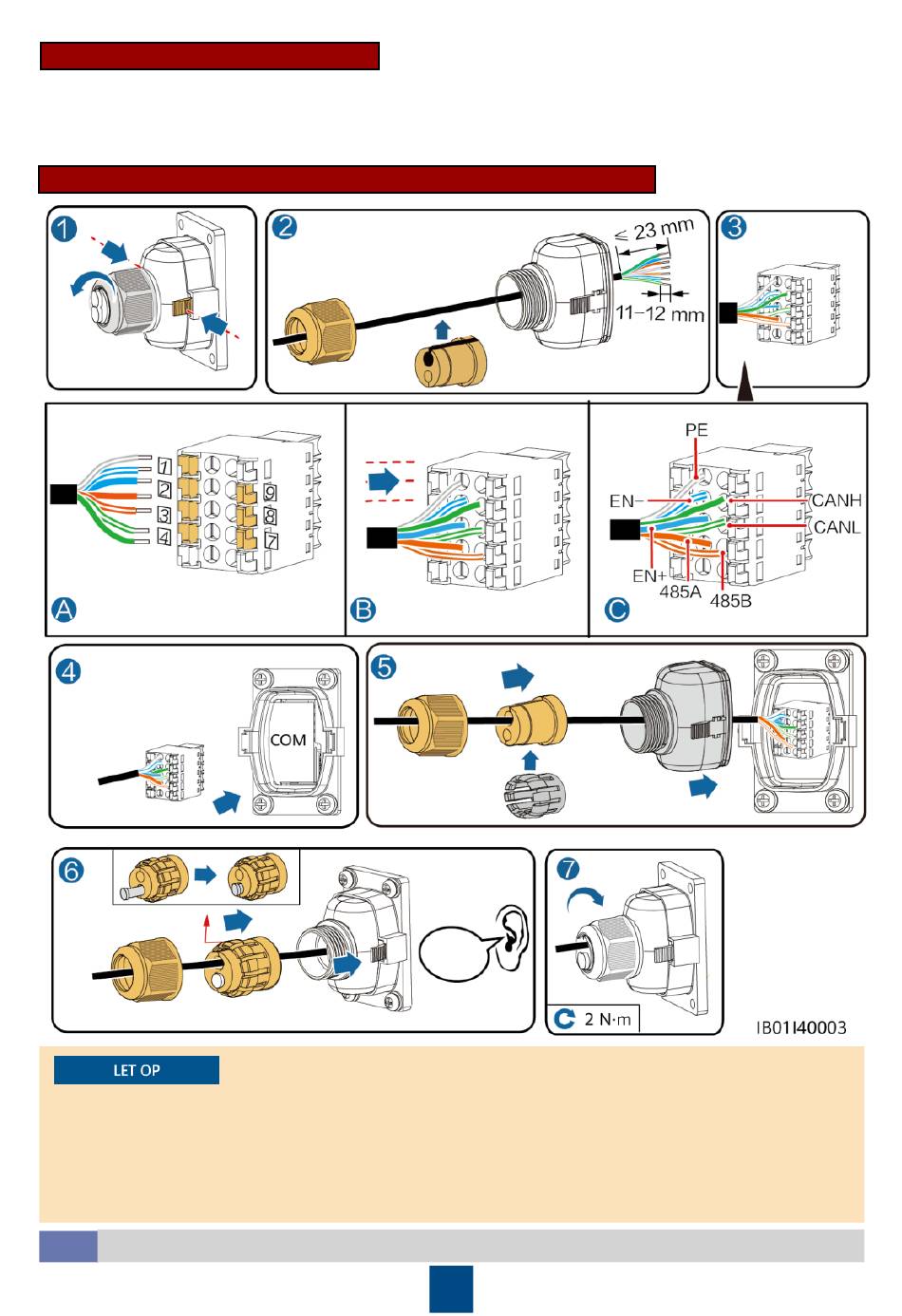

Communicatie-aansluiting voor cascade-batterijen aansluiten
Pin 6 - 10 bevinden zich
dicht bij de groefzijde.
Breng de aansluitingen
aan volgens het
opdruknummer.
•
Wanneer een communicatie-aansluiting op een enkele netwerkkabel wordt aangesloten,
moet een waterdichte rubberen plug worden geï nstalleerd.
Nadat u de aansluithuls in de COM-poort hebt geplaatst, schudt u de aansluithuls naar links
•
en rechts en trekt u deze terug om er zeker van te zijn dat deze goed is aangebracht. Draai
vervolgens de moer vast (zorg ervoor dat de rubberen plug stevig is ingedrukt). Als u dit niet
doet, wordt de waterdichtheid beï nvloed.
Kabels aansluiten op de omvormer
4.7
klik
18
