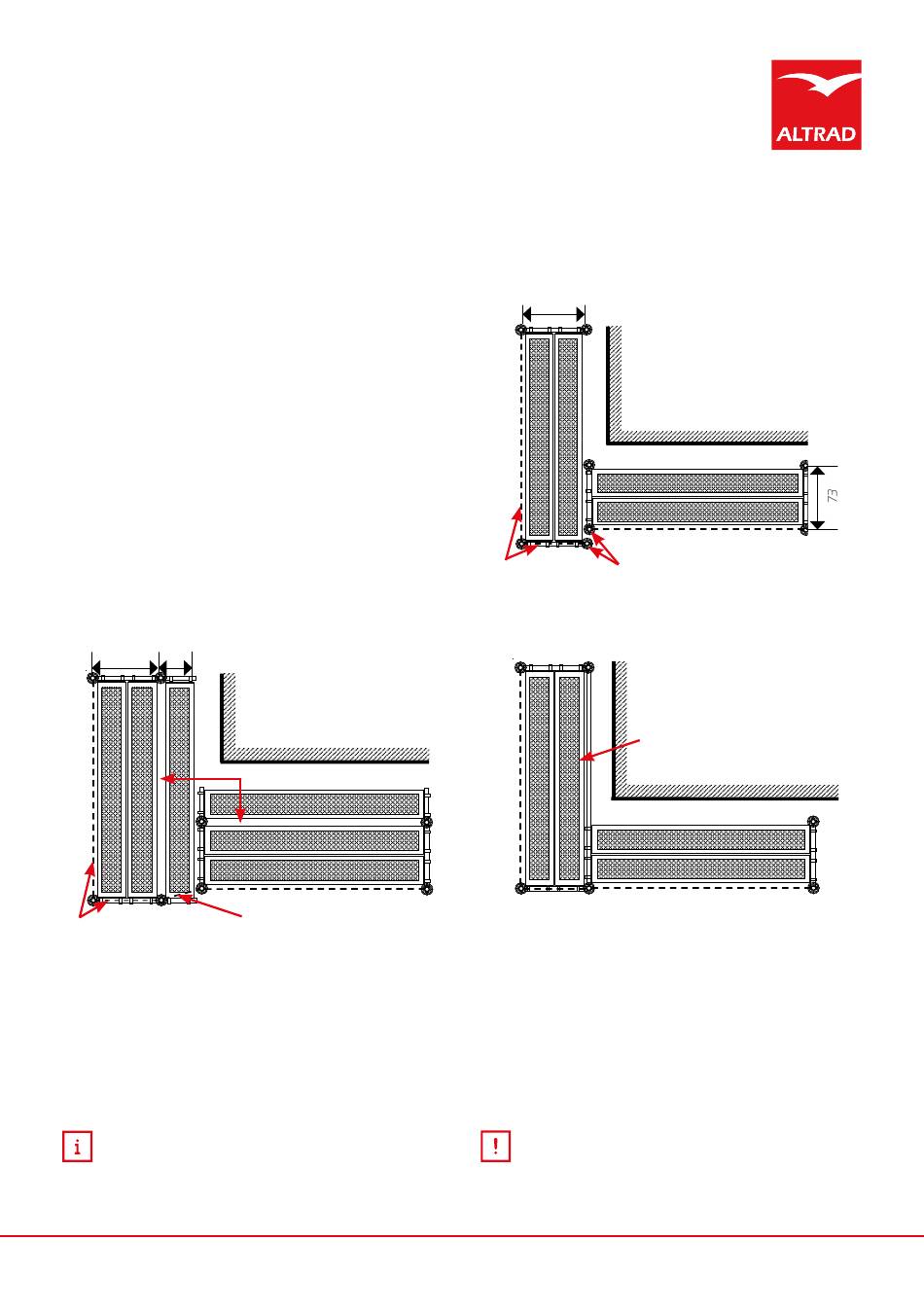

Figuur 12 illustreert de verschillende mogelijkheden bij
het vormen van een externe hoek. Variant C (zonder
consoles) en D (met consoles aan de gevelzijde)
afhankelijk van de positie van de steiger. Variant E toont
de optimale opstelling met het minste verticale
staanders. Een horizontale buisligger en een dubbele
U-ligger worden hier als steun gebruikt.
73
39
Leuningen
FIGUUR 12:
Externe hoeken
vormen
Alle getoonde varianten kunnen gevormd worden
bij U-oplegging en buisoplegging.
ALTRAD ROTAX GEBRUIKSAANWIJZING
Variant D
Horizontale ligger
Verbinding met steigerbuis,
koppelingen en korte liggers
73
Verbinding met steigerbuis,
Leuningen
koppelingen en korte liggers
Horizontale liggers voor
buisoplegging en dubbele
U-liggers U-oplegging.
Kies altijd een opstelling zodat de leuningen aan de
buitenzijde van de steiger gemonteerd kunnen
worden.
Variant C
Variant E
25
