3.2.4 U-TRALIELIGGER MET 4 SPIEKOPPEN
De U-tralieligger met 4 spiekoppen heeft een
kernafstand van 500mm. Dit betekent dat beide bomen
in de rozetten van de staanders bevestigd kunnen
worden. De bovenste boom bestaat uit een U-profiel, de
onderste is een ronde buis met een diameter van
48,3mm. Door de dubbele spieverbinding aan beide
zijden is de tralieligger in de steiger op zich stabiel
genoeg. Verdere maatregelen om de tralieligger te
stabiliseren zijn meestal niet nodig in het
steigerontwerp.
Het bedekken van U-tralieliggers gebeurt op dezelfde manier als de dubbele liggers. Met vloeren van 320mm en
invulvloeren van 190mm (zie punt 3.2.3). De juiste hoeveelheden staan in tabel 2. De vloeren van 190mm kunnen
eender waar geplaatst worden.
Tabel 2: Bedekking van U-tralieliggers
TRALIELIGGER (M)
2,07
2,57
3,07
4,14
5,14
6,14
48
STALEN VLOER 32 (AANTAL)
6
7
9
12
15
18

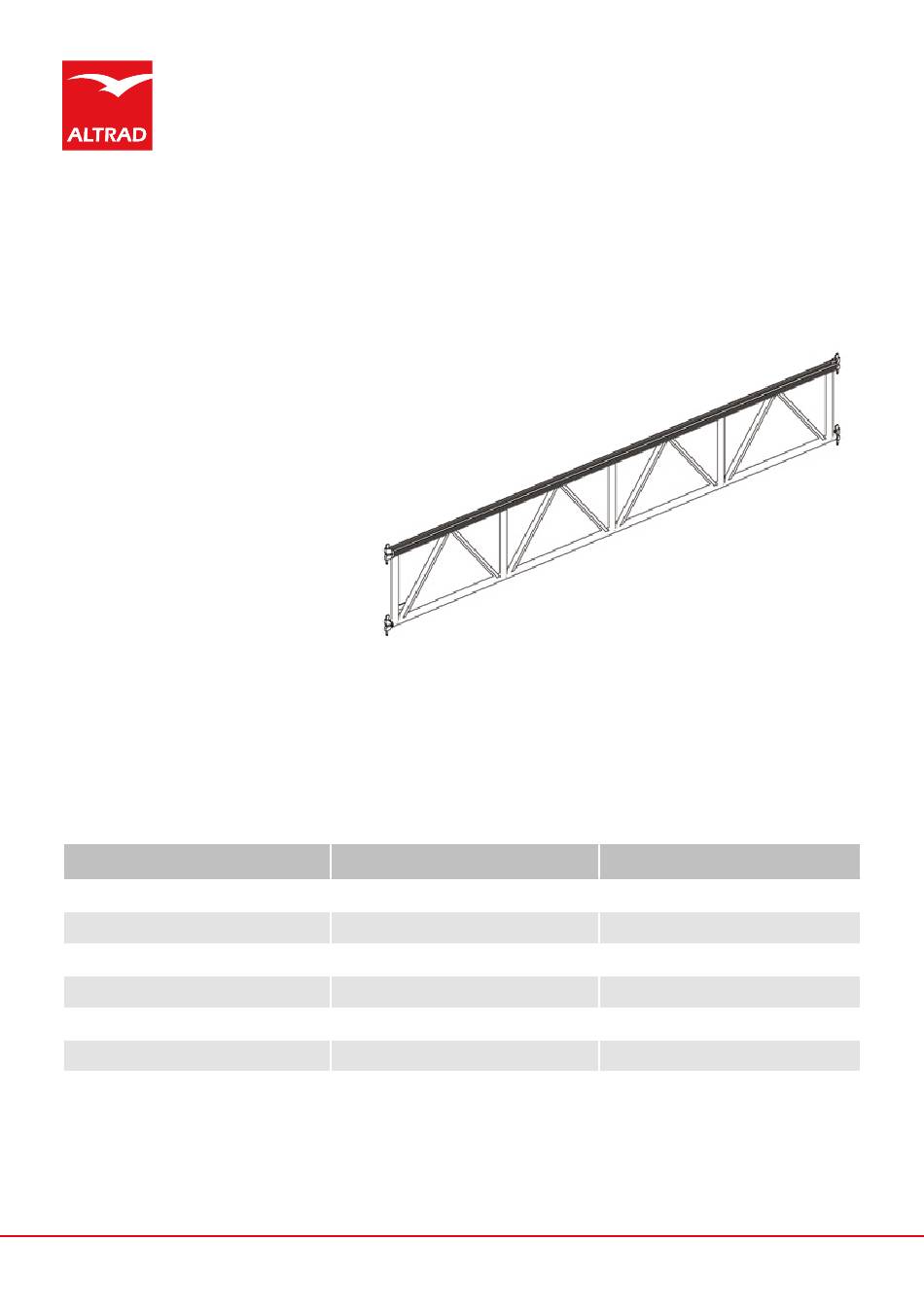

FIGUUR 31:
U-Tralieligger
STALEN VLOER 19 (AANTAL)
0
1
0
1
1
1
ALTRAD ROTAX GEBRUIKSAANWIJZING
