3.2.10 CONSOLES VOOR U-OPLEGGING
Consoles voor U-oplegging zijn beschikbaar voor één of
twee stalen vloeren. Het U-profiel van de consoles is
gelijk aan dit van de dragende liggers voor U-oplegging.
De consoles zijn zo ontworpen dat zij aan de de rozet van
de verticale staanders bevestigd kunnen worden en een
hoek van 90° vormen.
Console 39 heeft aan het uiteinde een gelaste pen
waarop een staander voor leuningen gemonteerd kan
worden. Consoles 42 en 73 zijn voorzien van een spiekop
waaraan een verticale staander indien nodig bevestigd
kan worden. De basisstaander 116 is aan te raden indien
deze gebruikt wordt om leuningen aan te bevestigen.
Om andere componenten boven op de console 73 te
monteren, kunnen één of twee diagonalen van de
systeemvariant 73 breed op 200 hoog gebruikt worden.
Op de uitschuifconsole kunnen er één of twee stalen
vloeren gemonteerd worden. Het uitschuifbare gedeelte
dient vast gezet te worden door middel van het
aandraaien van de bout in de buitenste buis van de
uitschuifbare console. Figuur 41 toont de montage van
de uitschuifbare console 39 en rechts de uitschuifbare
console 73, respectievelijk geschikt voor één en twee
vloeren van 320mm.
CONSOLE 39
CONSOLE 42

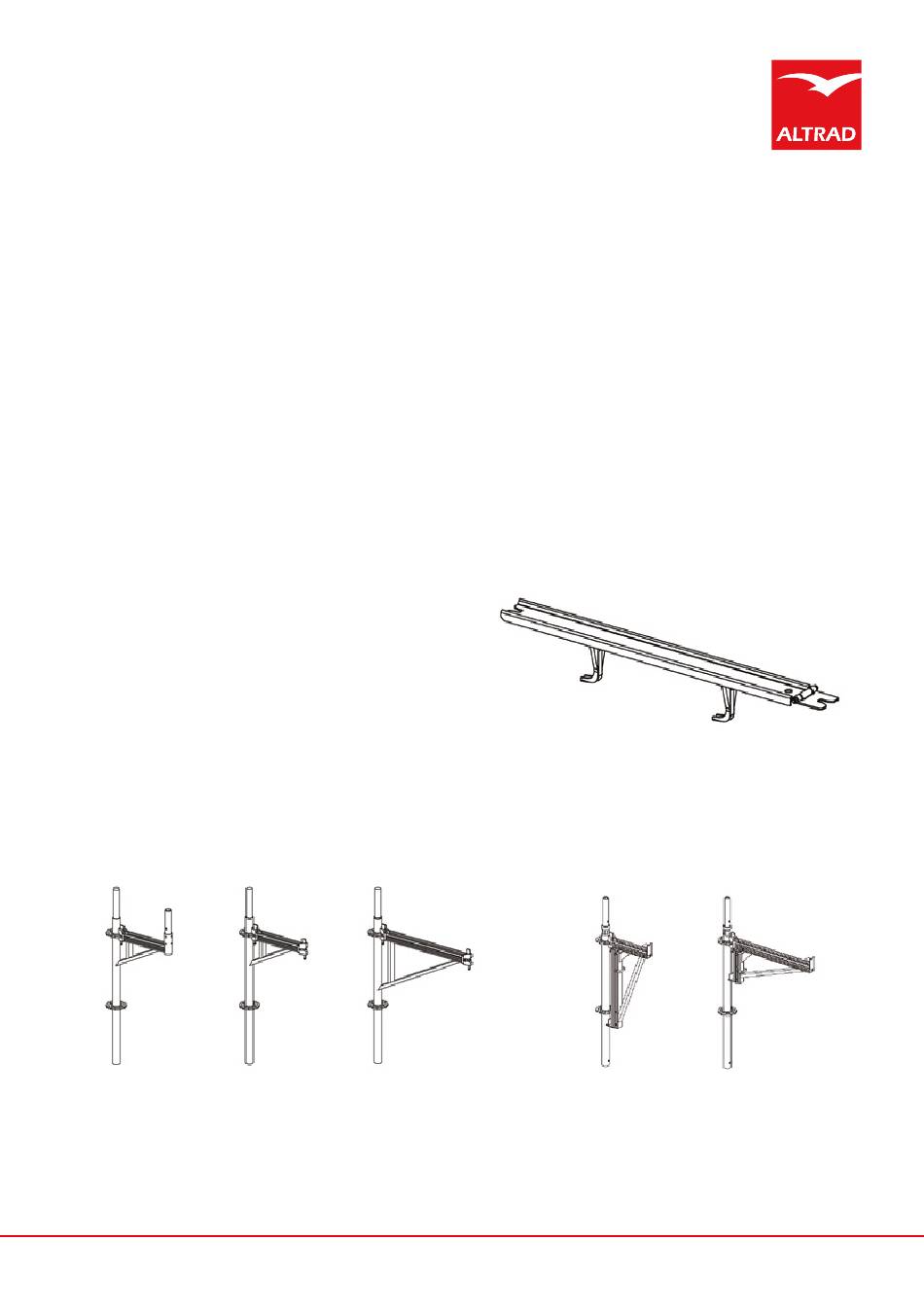

FIGUUR 40:
Consoles voor U-oplegging
ALTRAD ROTAX GEBRUIKSAANWIJZING
3.2.11 OPWAAIBEVEILIGING EN KANTPLANKEN
Een opwaaibeveiliging dient enkel gemonteerd te
worden indien er kans is op opwaaiende wind of indien de
steiger gestabiliseerd dient te worden door de montage
van vloeren.
De opwaaibeveiliging is voorzien van twee haken. Deze
dienen langs boven door de daartoe voorziene gaten in
de dragende dwarsliggers geduwd te worden. De haken
grijpen beneden het U-profiel. Na het oplichten van het
scharnier is de opwaaibeveiliging geklemd tussen de
staanders en kan deze niet meer loskomen.
De kantplanken voor U-oplegging zijn identiek aan deze
voor buisoplegging. Montage zie hoofdstuk 3.2.9.
FIGUUR 42:
CONSOLE 73
Opwaaibeveiliging
MONTAGE
MONTAGE
CONSOLE 39
CONSOLE 73
FIGUUR 41:
Uitschuifbare consoles
voor U-oplegging
