Bedieningshandleiding
Veiligheidslichtgordijn / -lichtscherm

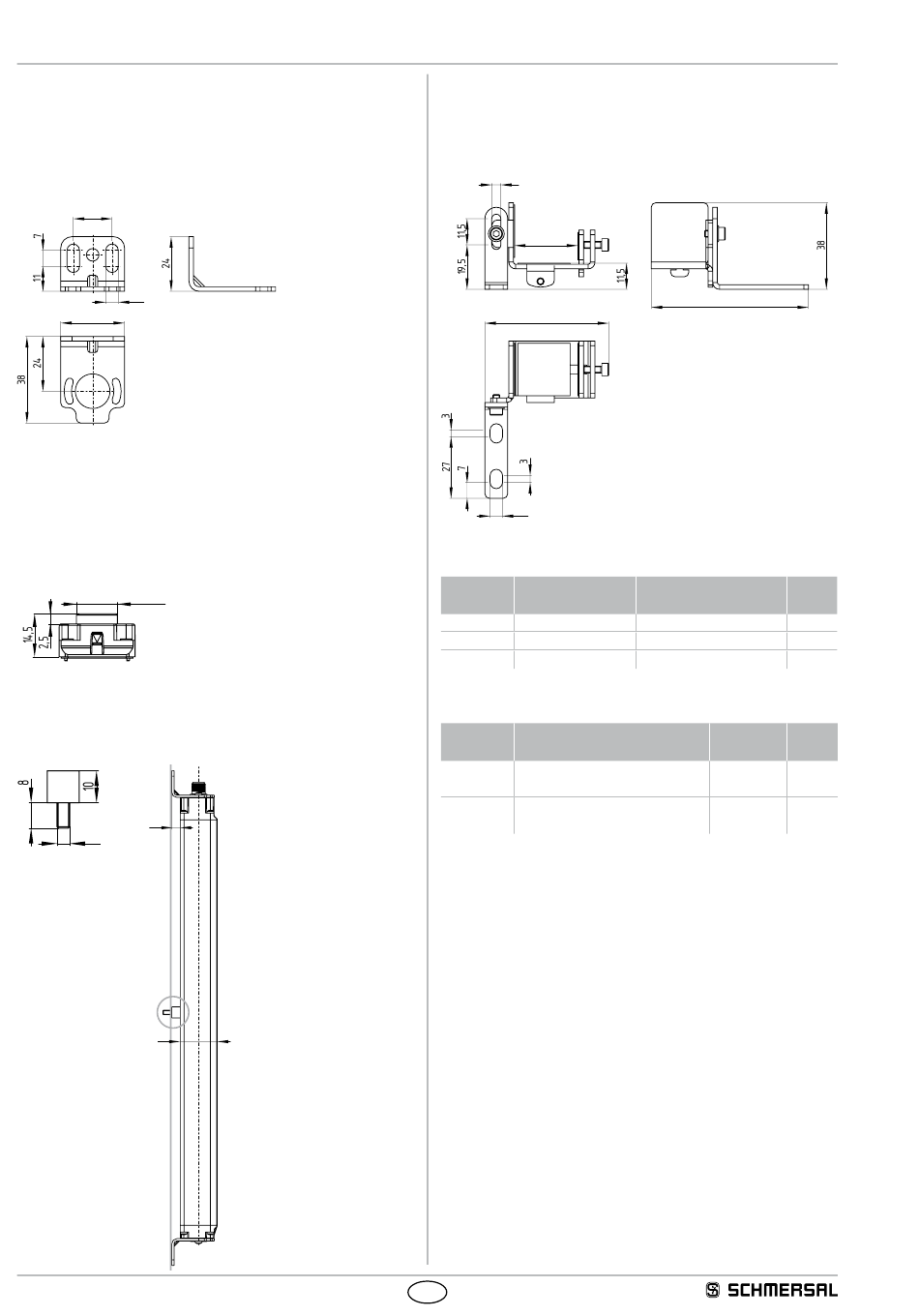

3.8 Bevestigingstechniek
3.8.1 Inbegrepen in de levering
Montagekit MS-1100
De montagekit bestaat uit 4 stalen montagehoeken en
8 bevestigingsschroeven (type Torx plus 10IP)
17
5,5
28
Geïntegreerde statuslamp
De statuslamp aan de ontvanger geeft de schakeltoestand
van de uitgangen OSSD1 en OSSD2 weer
Groen
= uitgangen vrijgegeven (H-signaal 24V)
Rood
= uitgangen uitgeschakeld (L-signaal 0V)
Geel
= vrijgave herstartblokkering / instelmodus
¤ 15 0,1
±
Afstandsstuk MSD5
De set bestaat uit 2 afstandsstukken Wordt ter beschikking gesteld vanaf
een veiligheidsveld met een hoogte van 1050 mm De afstandsstukken
moeten gemonteerd worden in geval van vibraties
7,7
M4
33
8
3.8.2 Optionele toebehoren
Middensteun MS-1110
Bevestigingskit bestaande uit 2 stalen hoeken en
4 afstandsstukken voor centrale bevestiging
4
27,8
54,3
5,5
Aansluitkabel voor zender / ontvanger (4-polig)
Artikel-
Benaming
nummer
101207741 KA-0804
101207742 KA-0805
101207743 KA-0808
Aansluitkabel voor ontvanger (5-polig)
Artikel-
Benaming
nummer
101209949 A-K5P-M12-S-G-5M-BK-2-X-A-1
101209948 A-K5P-M12-S-G-15M-BK-2-X-A-1 Koppeling
* Bij gebruik van de bedrijfsmodus herstartblokkering
Teststaaf PLS
De teststaaf wordt gebruikt om het veiligheidsveld te testen
MSD4 trillingsdemper
Set bestaande uit 8 trillingsdempers 15 x 20 mm,
8 cilinderkopschroeven M5 met zeskant, 8 onderlegschijfjes De
montage gebeurt met de MS 1100
De trillingsdemperset MSD4 moet voor het dempen van trillingen
en vibraties aan de SLC/SLG440COM gebruikt worden Voor
toepassingen met hoge mechanische belastingen zoals persen,
stansen, enz raden wij de set MSD4 aan Op die manier wordt de
beschikbaarheid van d eSLC/SLG440COM verhoogd
NL
SLC440COM
SLG440COM
69
Beschrijving
Lengte
Koppeling M12, 4-polig
5 m
Koppeling M12, 4-polig
10 m
Koppeling M12, 4-polig
20 m
Beschreib.
Lengte
Koppeling
5 m
M12, 5-polig
15 m
M12, 5-polig
