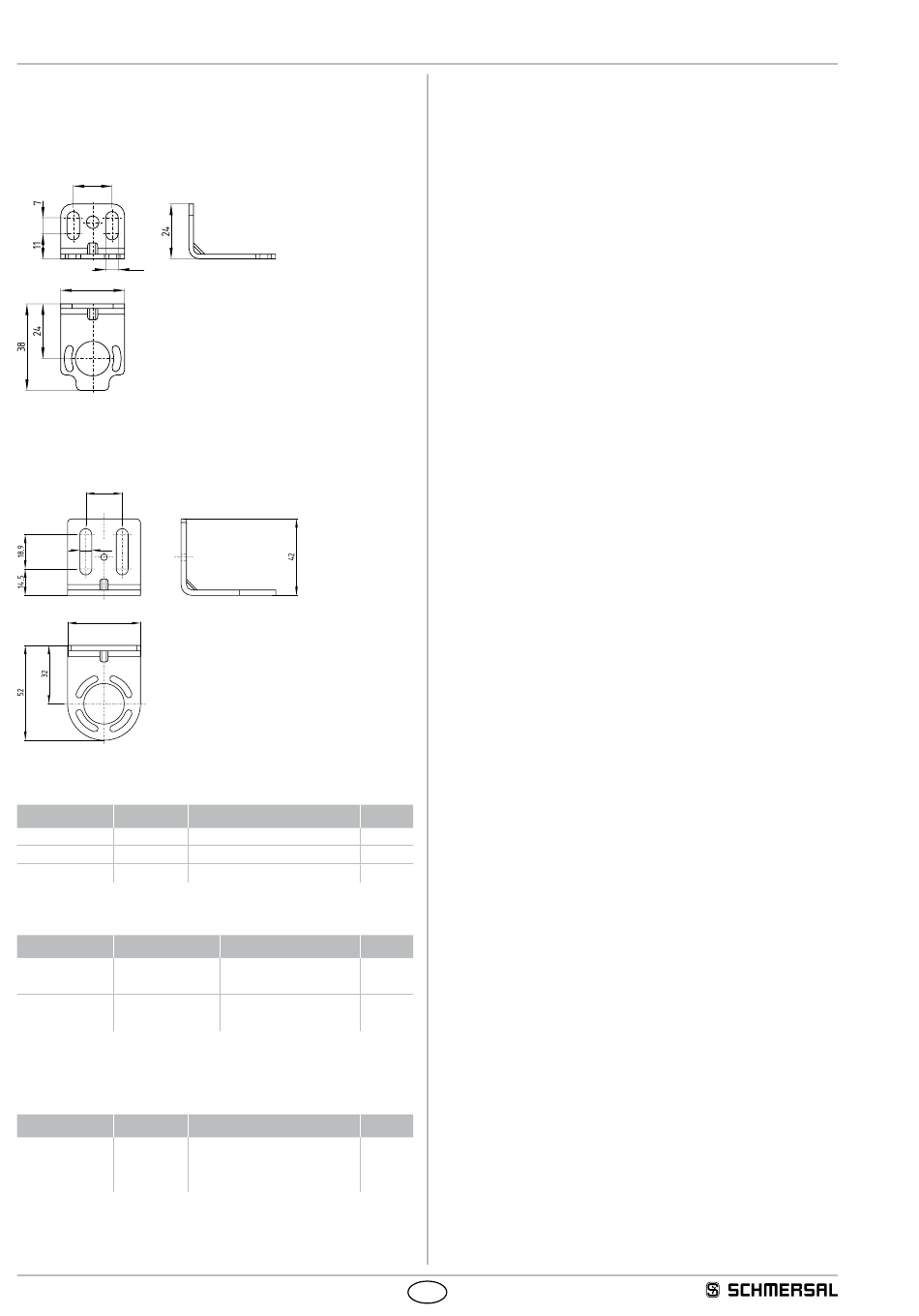

3.8 Bevestigingstechniek (niet inbegrepen in de levering)
Montagekit MS-1101 (alleen SLB440)
De montagekit bestaat uit 2 stalen montagehoeken en
4 bevestigingsschroeven (Type Torx plus 10IP)
17
5,5
28
Montagekit MS-1030 (alleen SLB450)
De montagekit bestaat uit 4 stalen montagehoeken en
16 bevestigingsschroeven
20
6,5
40
Aansluitkabel voor zender / ontvanger (4-polig)
Artikelnummer Benaming
101207741
KA-0804
101207742
KA-0805
101207743
KA-0808
Aansluitkabel voor ontvanger (5-polig)
Artikelnummer Benaming
101209949
A-K5P-M12-S-G-
5M-BK-2-X-A-1
101209948
A-K5P-M12-S-G-
15M-BK-2-X-A-1
* Bij gebruik van de bedrijfsmodus herstartblokkering
Adapterkabel voor parametrering
Artikelnummer Benaming
103013625
KA-0977
8
Beschrijving
Lengte
Koppeling M12, 4-polig
5 m
Koppeling M12, 4-polig
10 m
Koppeling M12, 4-polig
20 m
Beschrijving
Lengte
Koppeling M12, 5-polig 5 m
Koppeling M12, 5-polig 15 m
Beschrijving
Lengte
Drukknop met bedienorgaan
3 m
1 stekker M12, 5-polig
2x koppeling M12, 5-polig
Elektrische verwarming (alleen SLB450-ER-x-ST-EH)
Aanbevolen bedrading voor SLB4650 met elektrische verwarming:
• Maximale kabellengte: 2,0 m
• Kabeldoorsnede tot 25 m: 1,5 mm² - Installatie bij +24V en 0V
• Kabeldoorsnede 25 m tot 75 m: 2 x 1,5 mm² / 1 x 4,0 mm² -
Installatie bij +24V en 0V
Wij raden aan bij grotere afstanden (>15 m) beide sensoren van de BWS
met gescheiden voedingen te voeden om de kabellengtes kort te houden
Na de installatie moet de bedrijfsspanning aan de laatste klem van
de verwarming nagemeten worden Als de bedrijfsspanning buiten de
specificatie ligt, wordt dit door een wit knippersignaal aangegeven
In dit geval moet de bedrijfsspanning aangepast worden
De voeding moet met voldoende reservevermogen gedimensioneerd
worden, voor een sensor 3 A, voor beide sensoren 4 A
