Bedieningshandleiding
Veiligheidsfotocellen

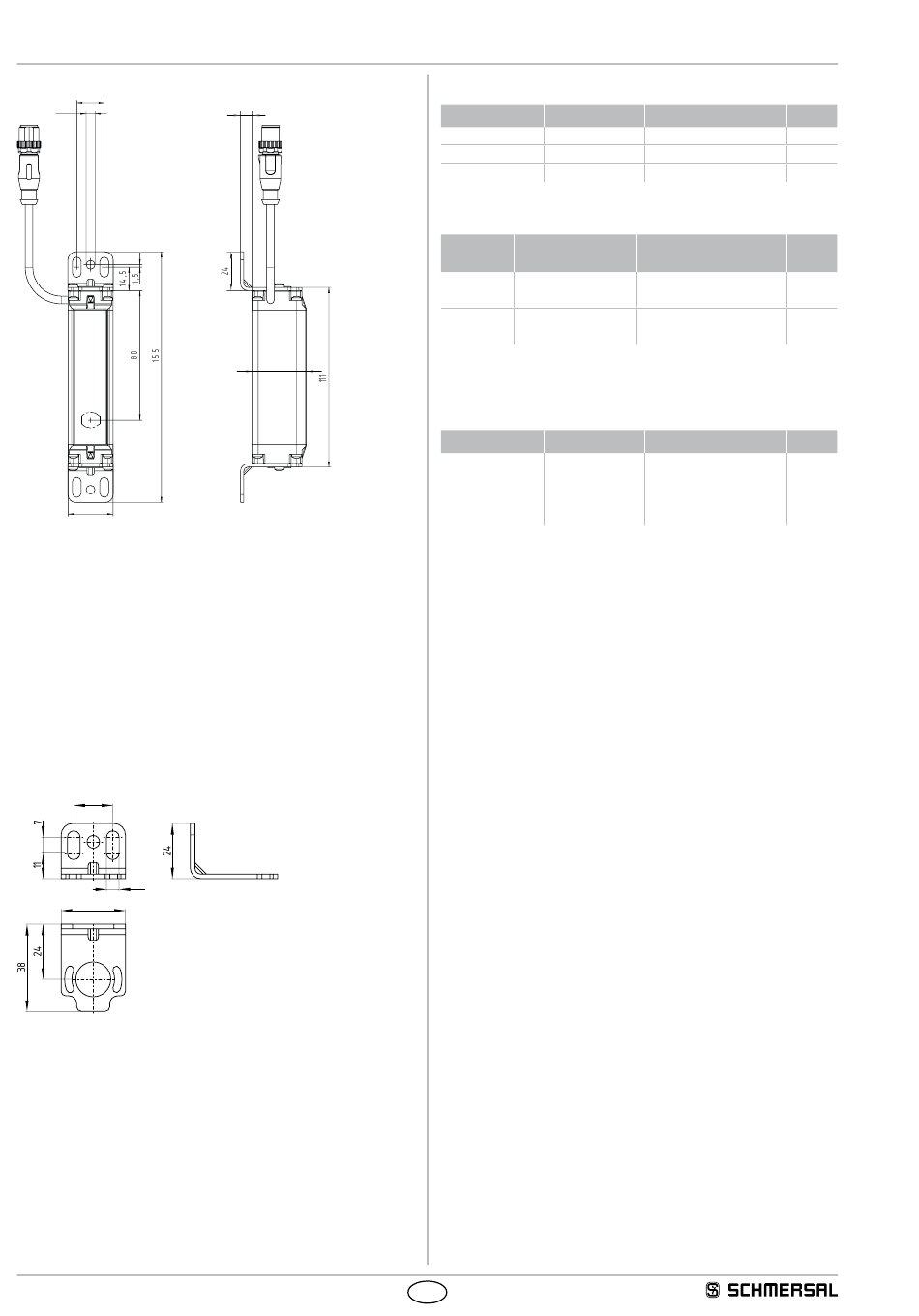

Afmetingen zender en ontvanger SLB440-ER-x-LST-H(-EH)
17
¤ 5 , 5
2 7 , 8
Model LST:
Zender:
Kabeluitgang links onder
Ontvanger:
Kabeluitgang rechts onder
Kabellengte:
200 mm
3.8 Bevestigingstechniek (niet inbegrepen in de levering)
Montagekit MS-1101 (SLB440)
De montagekit bestaat uit 2 stalen montagehoeken en
4 bevestigingsschroeven (Type Torx plus 10IP)
Montagekit MS-1100 (SLB440-H)
De montagekit bestaat uit 4 stalen montagehoeken en
8 bevestigingsschroeven (Type Torx plus 10IP)
17
5,5
28
8
7,6
33
Aansluitkabel voor zender / ontvanger (4-polig)
Artikelnummer
Benaming
101207741
KA-0804
101207742
KA-0805
101207743
KA-0808
Aansluitkabel voor ontvanger (5-polig)
Artikel-
Benaming
nummer
101209949 A-K5P-M12-S-G-
5M-BK-2-X-A-1
101209948 A-K5P-M12-S-G-
15M-BK-2-X-A-1
* Bij gebruik van de bedrijfsmodus herstartblokkering
Adapterkabel voor parametrering
Artikelnummer
Benaming
103013625
KA-0977-
Elektrische verwarming (alleen SLB440-ER-x-x-H-EH)
Aanbevolen bedrading voor SLB440-H-EH met elektrische verwarming:
• Maximale kabellengte 2 m voor KA-0804 en
A-K5P-M12-S-G-5m-BK-2-X-A-1
• Kabeldoorsnede tot 25 m reikdwijdte: 1,5 mm² -
installatie bij +24V en 0V
• Kabeldoorsnede vanaf 25 m tot 75 m reikwijdte: 2 x 1,5 mm² /
1 x 4,0 mm² - installatie bij +24V en 0V
Wij raden aan bij grotere afstanden (>15 m) beide densoren van de
BWS met gescheiden voedingen te voeden om de kabellengtes kort
te houden
Na de installatie moet de bedrijfsspanning aan de laatste klem van
de verwarming nagemeten worden Als de bedrijfsspanning buiten de
specificatie ligt, wordt dit door een wit knippersignaal aangegeven In
dit geval moet de bedrijfsspanning aangepast worden
De voeding moet met voldoende reservevermogen gedimensioneerd
worden, voor een sensor 3 A, voor beide sensoren 4 A
NL
SLB440
Beschrijving
Lengte
Koppeling M12, 4-polig
5 m
Koppeling M12, 4-polig
10 m
Koppeling M12, 4-polig
20 m
Beschreib.
Lengte
Koppeling M12, 5-polig
5 m
Koppeling M12, 5-polig
15 m
Beschrijving
Lengte
Drukknop met
3 m
bedienorgaan
1 stekker M12, 5-polig
2x koppeling M12, 5-polig
