5
Backplate

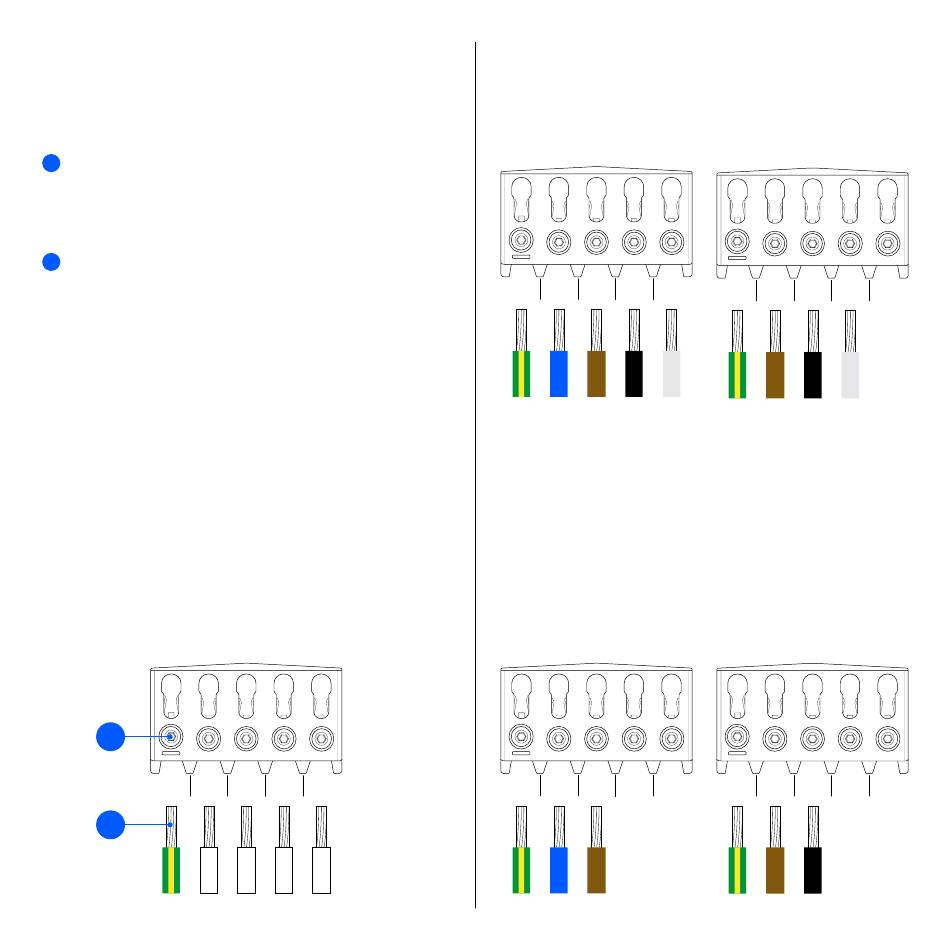

Bekabeling
Strip elke kabel zodat 12 mm koper op elke kabel
1
zichtbaar wordt. Als de kabel flexibele geleiders
heeft, gebruik dan adereindhulzen om de verbinding
te maken. Gebruik geschikt gereedschap om ze aan
te drukken.
Draai de schroefklem vast met een moment van
2
5 Nm.
LET OP
—
We raden aan om de bestaande kleurcodes te volgen
die in de installatie worden gebruikt. De kleuren van
de draden kunnen afwijken van de afbeeldingen,
afhankelijk van de nationale standaarden. De
afbeeldingen in deze handleiding volgen de IEC
60446-norm.
—
Zorg ervoor dat de draden goed zijn aangesloten en
vastgedraaid voordat u de stroom inschakelt. Test
dit door aan elke draad te trekken.
—
De aardedraad moet een gelijkmatige of grotere
diameter hebben dan de fasedraad.
2
PE
1
11
TN/TT 3 fase
(3x 230/400 V)
PE
N
L1
L2
L3
TN 1 fase
(230 V)
PE
N
L1
–
–
IT/TT 3 fase
(3x 230 V)
PE
L1
L2
L3
–
IT/TT 1 fase
(230 V)
PE
L1
L2
–
–
