Installatie
Symbool
Functie
Geen functie
Externe aanvoertemperatuursensor
(bijvoorbeeld evenwichtsflessensor)
Buitentemperatuursensor
Geen functie
Extern schakelcontact, potentiaalvrij
(bijvoorbeeld temperatuurbewaking
voor vloerverwarming, in leveringstoe-
stand overbrugd)
Aan/uit-temperatuurregelaar (potenti-
aalvrij)
Extern bedieningsapparaat/
externe module met 2-draads-bus
BUS
2
1
Zekering

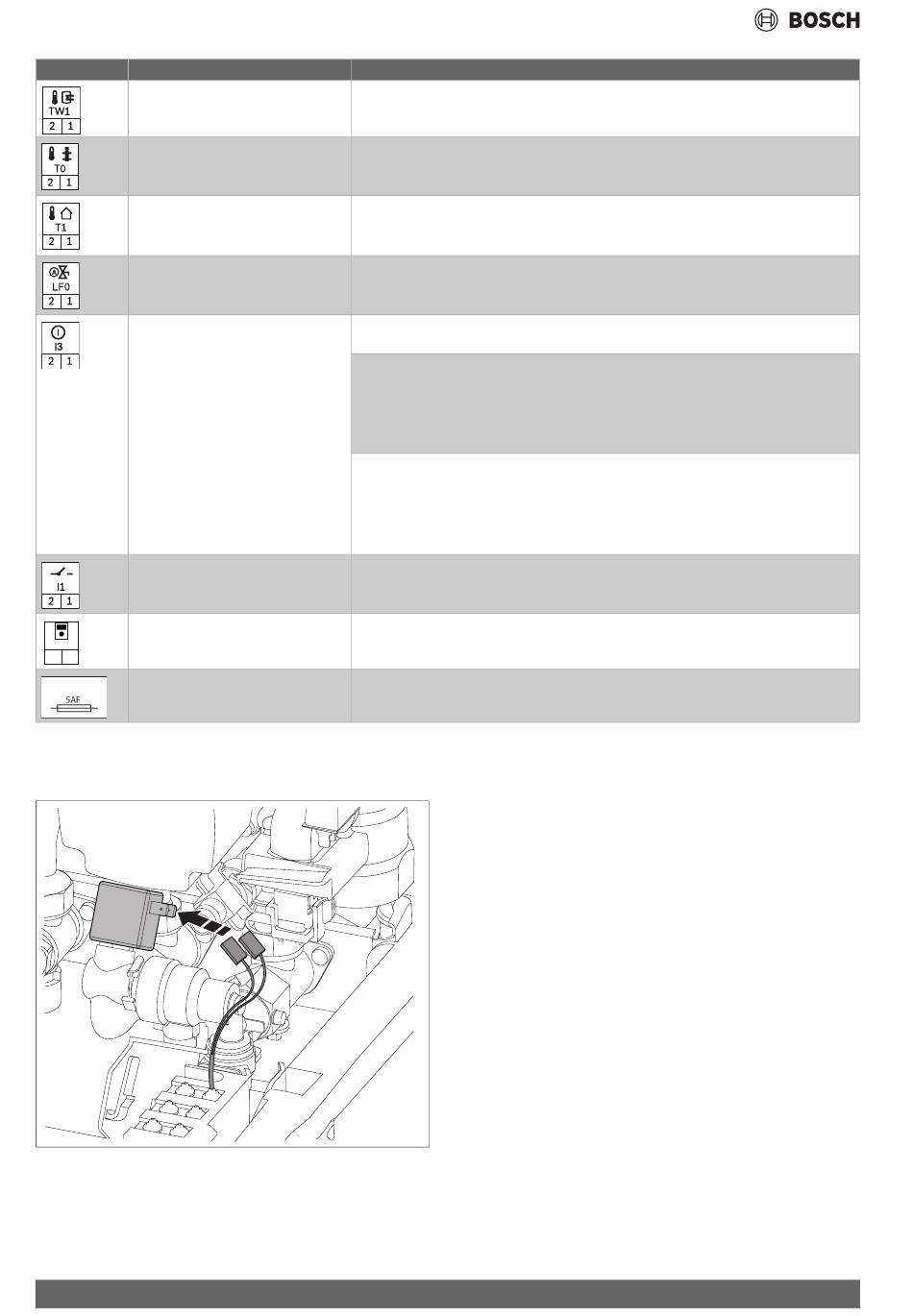

Tabel 33 Klemmenstrook voor extern toebehoren
6.7.4
Automatische vulinrichting aansluiten
▶ Klap de besturing naar onderen ( afb. 32, bladzijde 20).
Afb. 35 Automatische vulinrichting aansluiten
22
Omschrijving
▶ Sluit externe aanvoertemperatuursensor aan.
▶ Stel dit in het servicemenu onder Instellingen > Hydrauliek > Open verdeler in.
▶ Sluit de buitentemperatuursensor aan.
Wanneer meerdere externe veiligheidsinrichtingen zoals bijvoorbeeld TB 1 en conden-
spomp worden aangesloten, dan moeten deze in serie worden geschakeld.
Temperatuurbewaking in cv-installaties alleen met vloerverwarming en directe hydrauli-
sche aansluiting op de ketel: bij activeren van de temperatuurbewaking worden cv- en warm-
waterbedrijf onderbroken.
▶ Verwijder de brug.
▶ Sluit de temperatuurbewaking aan.
Condenspomp: bij defecte condensaatafvoer worden het cv- en warmwaterbedrijf onder-
broken.
▶ Verwijder de brug.
▶ Sluit contact voor branderuitschakeling aan.
▶ 230 V-AC-aansluiting extern uitvoeren.
▶ Sluit de aan/uit-temperatuurregelaar aan.
▶ Sluit de communicatiekabel aan.
Een reservezekering is aanwezig aan de binnenkant van de afdekking.
