▶ Verwijder de brander en reinig de delen.

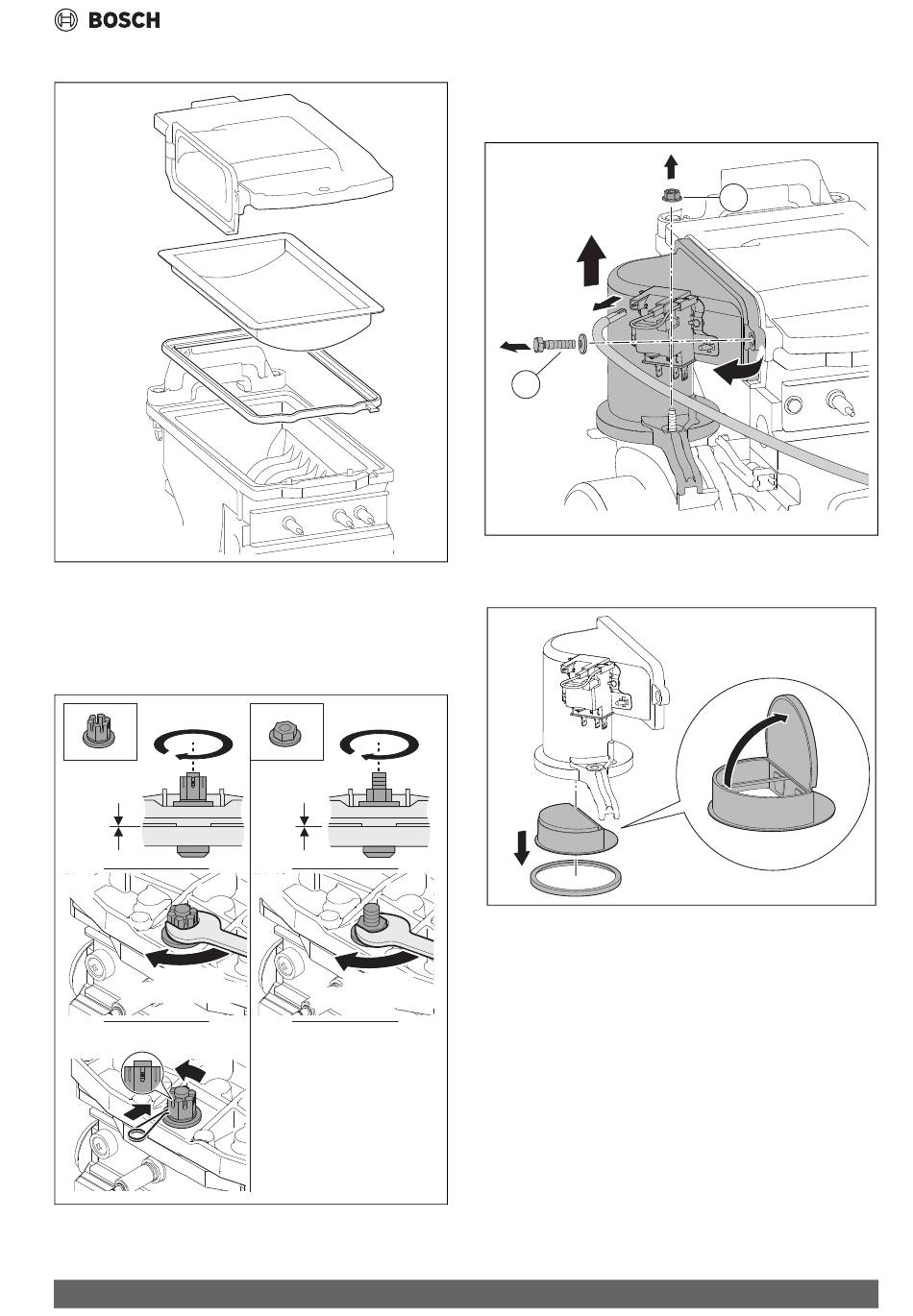

Afb. 46 Brander
▶ Monteer de brander met een nieuwe dichting in omgekeerde volgorde.
▶ Bouw de brander en het branderdeksel in.
▶ Draai de schroef ([1], afbeelding 45) op het branderdeksel met
5,5+0,5 Nm vast.
▶ Draai de moer op het branderdeksel met 15+4 Nm vast.
1.
0 mm
2.
+
15+4 Nm (min. 90°)
3.
Afb. 47 Draai de moer op het branderdeksel vast
▶ Controleer de gas-luchtverhouding.
Condens 8700i W – 6721840656 (2022/05)
0010023603-002
1.
0 mm
2.
+
15+4 Nm (min. 90°)
0010033960-003
9.10
Terugslagklep in de menginrichting controleren
1. Transformator lostrekken.
2. Maak de schroef [1] en de moer [2] op de menginrichting los.
3. Verwijder de menginrichting.
2.
3.
1.
2.
1
Afb. 48 Menginrichting demonteren
1. Demonteer de terugslagklep.
2. Controleer de terugslagklep op vervuiling en scheuren.
1.
Afb. 49 Terugslagklep in de menginrichting
▶ Bouw de terugslagklep in.
▶ Bouw de menginrichting in.
▶ Draai de schroef en de moer ([1+2], afbeelding 48) op de mengin-
richting met 5,5+0,5 Nm vast.
9.11
Elektrische bedrading controleren
▶ Elektrische bedrading op mechanische beschadigingen controleren.
▶ Defecte kabels vervangen.
9.12
Expansievat controleren
Controleer het expansievat jaarlijks.
▶ Ketel drukloos maken.
▶ Breng eventueel de voordruk van het expansievat op de statische
hoogte van de cv-installatie.
Inspectie en onderhoud
2
3.
0010040965-001
2.
0010018136-002
35
