Inspectie en onderhoud
9.7.2
Dichtheidscontrole van de rookgasweg
O
- of CO
-meting in de verbrandingslucht.
2
2
Gebruik voor de meting een ringspleet-rookgassensor.
Controleer via een O
- of CO
-meting van de verbrandingslucht bij een
2
2
rookgasafvoersysteem conform C
het rookgasafvoertraject. Het O
20,6%. Het CO
-gehalte mag 0,2% niet overschrijden.
2
▶ Verwijder de stoppen op de verbrandingsluchtmeetnippel [2].
▶ Schuif de rookgassonde in de verbrandingsluchtmeetnippel en dicht
het meetpunt af.
▶ Stel in schoorsteenvegerbedrijf het maximaal nominaal warmte-
vermogen in.
1

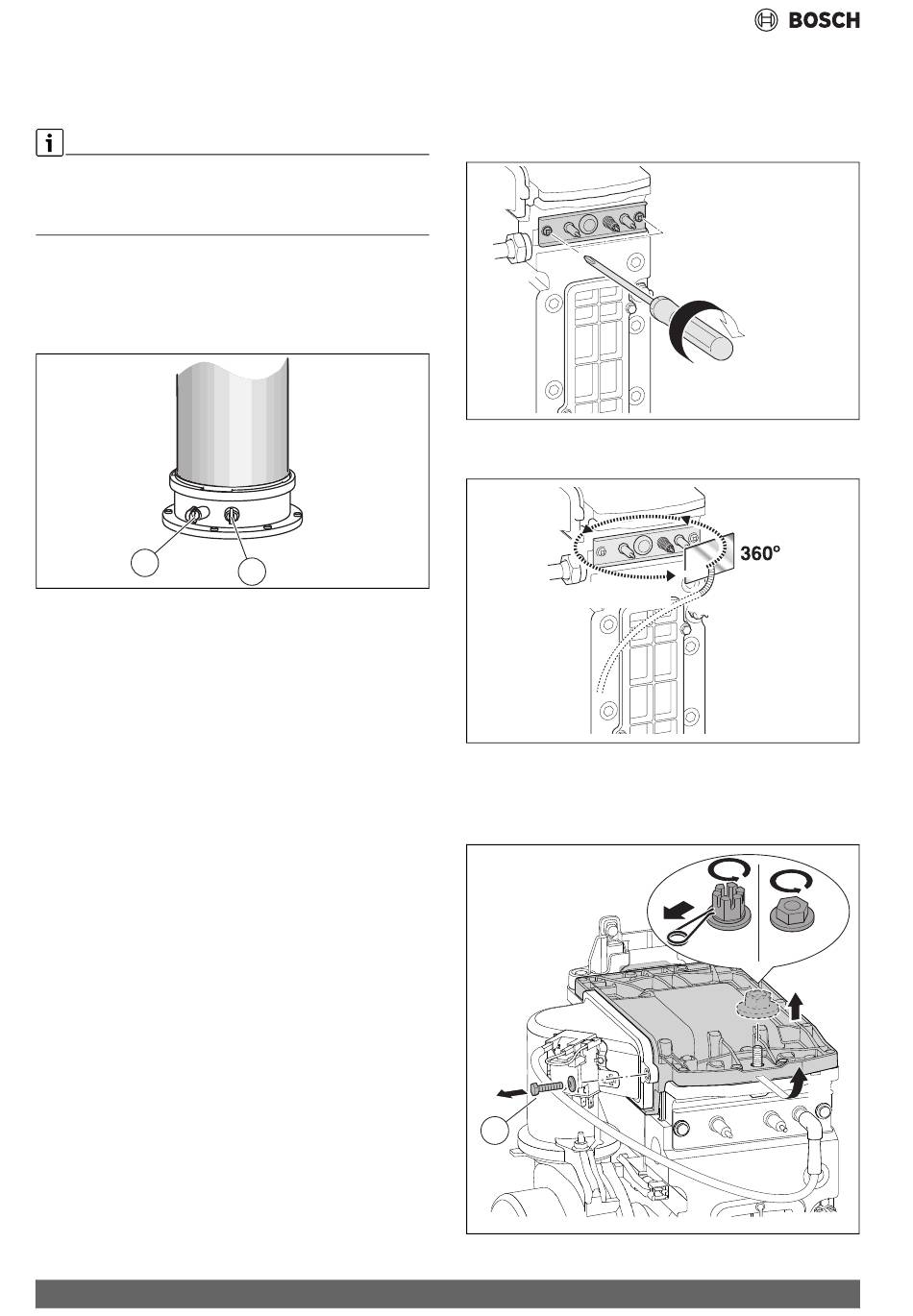

Afb. 42 Rookgasmeetnippel en verbrandingsluchtmeetnippel
[1]
Rookgasmeetnippel
[2]
Meetnippel verbrandingslucht
▶ Meet O
- en CO
-gehalte.
2
2
▶ Druk toets " in.
Het toestel gaat weer in het normale bedrijf.
▶ Verwijder de rookgassonde.
▶ Monteer de stoppen weer.
9.7.3
CO-meting in rookgas
Gebruik voor de meting een meergats-rookgassonde.
▶ Verwijder de stoppen op de rookgasmeetnippel [1].
▶ Schuif de rookgassonde in de aansluiting en dicht de meetnippel af.
▶ Stel in schoorsteenvegerbedrijf het maximaal nominaal warmte-
vermogen in.
▶ Meet het CO-gehalte.
▶ Druk op de toets ok.
Het toestel gaat weer in het normale bedrijf.
▶ Verwijder de rookgassonde.
▶ Monteer de stoppen weer.
34
, C
, C
en C
de dichtheid van
13
33
43
93
-gehalte mag niet minder worden dan
2
2
6 720 614 153-08.2O
9.8
Controleer de elektroden
▶ Verwijder de elektrodenset met dichting.
▶ Controleer de elektroden op verontreinigingen.
▶ Reinig of vervang eventueel de elektroden.
▶ Bouw een elektrodenset met nieuwe dichtingen in.
Afb. 43 Elektrodenset inbouwen
▶ Controleer de elektrodenset op dichtheid.
Gas/Gaz?
Afb. 44 Dichtheid controleren
9.9
Brander controleren
1. Draai de moer en de schroef [1] op het branderdeksel los.
2. Verwijder het branderdeksel.
1.
1
Afb. 45 Branderdeksel demonteren
Condens 8700i W – 6721840656 (2022/05)
3 + 1 Nm
0010031409-001
0010031408-001
1.
1. 1.
2.
0010040962-001
