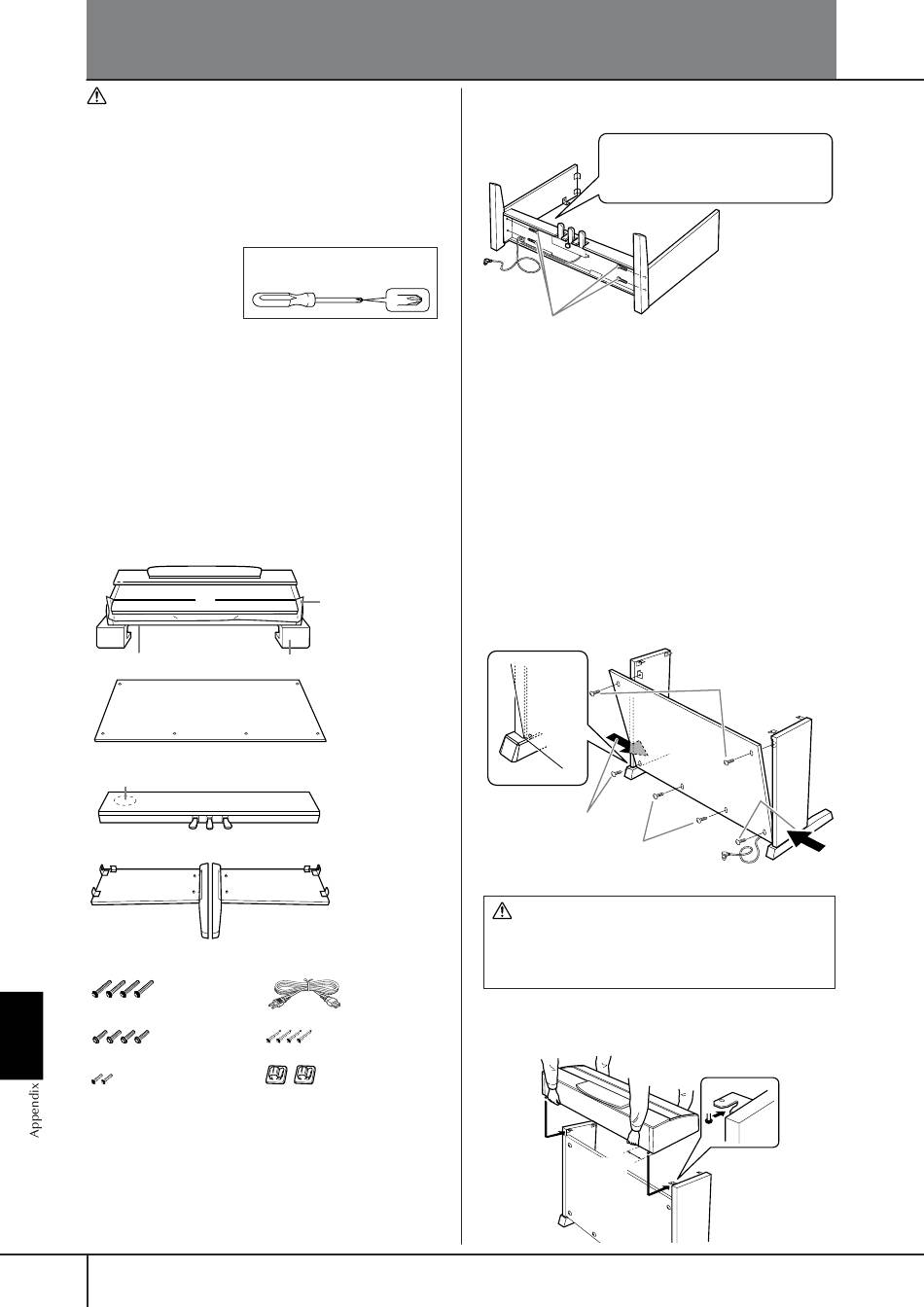

CVP-403: Montage van de pianostandaard
LET OP
• Let erop dat u geen onderdelen door elkaar haalt en zorg
ervoor dat alle onderdelen in de juiste richting worden
geplaatst. Houd bij de montage de onderstaande volgorde
aan.
• De montage moet door ten minste twee personen worden
uitgevoerd.
• Zorg ervoor dat u de juiste maat schroeven gebruikt, zoals
hieronder aangegeven. Gebruik van verkeerde schroeven
kan beschadiging veroorzaken.
• Zorg ervoor dat u alle
schroeven goed
vastdraait bij het
voltooien van de
montage van elk
gedeelte.
• Voor de demontage
van de standaard draait u de onderstaande volgorde om.
1
Open de verpakking, neem het onderdeel dat in
de afbeelding is aangegeven met 'C' eruit, neem
de piepschuimen beschermblokken eruit en
plaats het onderdeel A boven op de
beschermblokken.
Plaats de beschermblokken zo dat ze de
hoofdtelefoonaansluiting beschermen, die zich onder de
linkerhoek aan de voorkant bevindt.
A
Hoofdtelefoonaansluitingen Piepschuimen beschermblokken
B
Bevat opgerolde pedaalkabel
C
D
Montageonderdelen
6 ✕ lange schroeven van
25 mm ✕ 4
6 ✕ korte schroeven
van 16 mm ✕ 4
4 ✕ dunne schroeven
van 12 mm ✕ 2
208
CVP-405/403/401 Gebruikershandleiding
Houd een kruiskopschroeven-
draaier bij de hand.
Druk de toetsenklep
dicht om te
voorkomen dat deze
per ongeluk open gaat
tijdens de montage en
zorg ervoor dat het vel
(aangegeven) op zijn
plaats blijft.
E
Netsnoer
4 ✕ zelftappende schroeven
van 20 mm ✕ 4
Kabelhouders ✕ 2
2
Bevestig C aan D en E.
1
Maak de kabelbundel los die aan
de onderkant van C bevestigd is en
leg deze uit. Gooi het kunststof
bindertje niet weg, dit hebt u later in
stap 7 nodig.
D
C
2
Gebruik de vier 6 ✕ 25 mm lange schroeven om C te bevesti-
gen. Bevestig eerst het ene zijpaneel en vervolgens het andere.
3
Bevestig B.
Afhankelijk van het model van de digitale piano die u
hebt aangeschaft, kan de kleur van het oppervlak aan
één kant van het achterpaneel anders zijn dan de kleur
aan de andere kant. In dat geval plaatst u het achter-
paneel zo dat de kant met de kleur die overeenkomt met
het zijpaneel (links) en het zijpaneel (rechts), in de rich-
ting van de speler wijst.
1 Plaats de onderzijde van B op de steunen van D en E en
bevestig vervolgens de bovenzijde aan D en E.
2 Bevestig de bovenzijde van B aan D en E door de dunne
schroeven 4 (4 x 12 mm) met de hand aan te draaien.
3 Druk vanaf de buitenzijde op het onderste gedeelte van D en E
en zet de onderzijden van B vast met twee zelftappende
schroeven 4 (4 x 20 mm).
4 Plaats de andere twee zelftappende schroeven (4 x 20 mm)
in de andere twee schroefgaten om B vast te zetten.
5 Draai de schroeven in de bovenzijde van B die in stap 3-2
zijn bevestigd, goed vast.
E
1
3
4
4
Plaats A.
LET OP
• Uw vingers kunnen beklemd raken tussen A en C/D/E.
Let er dus op dat u A niet laat vallen.
• Houd het toetsenbord vast op de plaats die in de
illustratie wordt aangegeven.
Zorg ervoor dat u uw handen minstens 10 cm
van de einden van A afhoudt, als u dit op zijn
plaats brengt.
A
Minstens
10 cm
E
25
B
D
3
