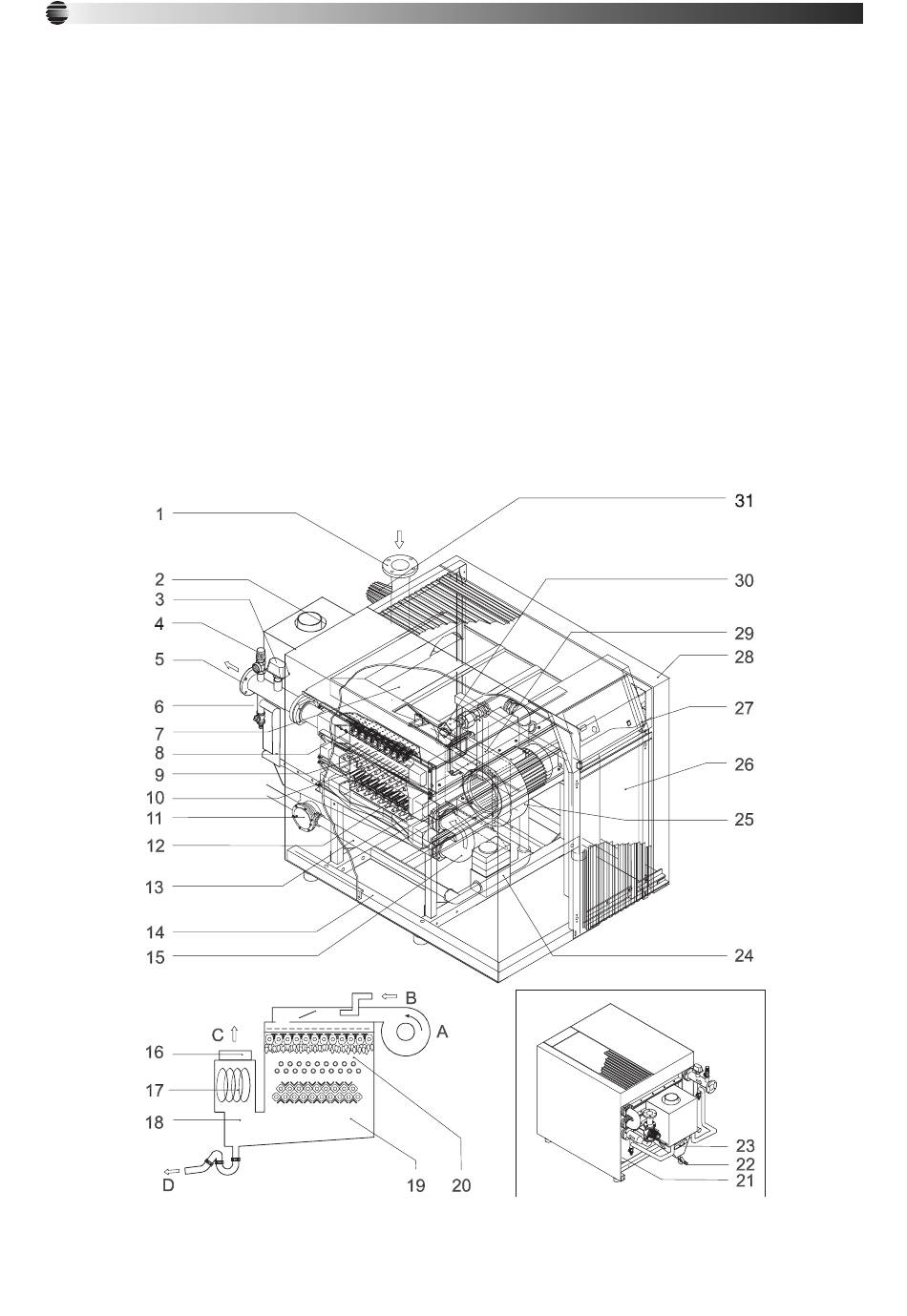

2.2
Hoofdonderdelen
1
retouraansluiting
2
rookgasafvoeraansluiting R2900
of schoorsteenlengtecompensator
3
stromingsschakelaar
4
veiligheidsventiel
5
aanvoeraansluiting
6
vul-/aftapkraan
7
mengkanaal
8
verdeelplaat
9
brander
10 1
ste
11 gasfi lter
12 2
de
13 gasstraat
14 frame
15 wateromloopleiding
16 rookgasafvoer
17 3
de
18 condensverzamelkast
Fig. 5
14
warmtewisselaar
warmtewisselaar
warmtewisselaar R2900
Algemeen overzicht
19 rookgasverzamelkast
20 verbrandingskamer
21 invoermogelijkheid elektrische aansluiting
22 condensafvoer
23 inspectie-opening
24 hoofdgasklep
25 ventilator
26 aansluitkast
27 bedieningspaneel
28 beplating
29 luchtinlaatdemper
30 vlinderklep
31 ketelpomp
A
lucht
B
gas
C
rookgassen
D
condensaat
