Type FB
elektrische takel
drukknoppaneel
Zekering: 3x8A (10A)
(bij een stroombron van AC380V)
Zekering: 3x10A (15A)
(bij een stroombron van AC220V)
Installatie van zekeringen door anderen
Het vermogen van de zekeringen
genoemd tussen haakjes geldt voor de
elektrische takels van de modellen voor 1,
2, 3 en 5 ton.

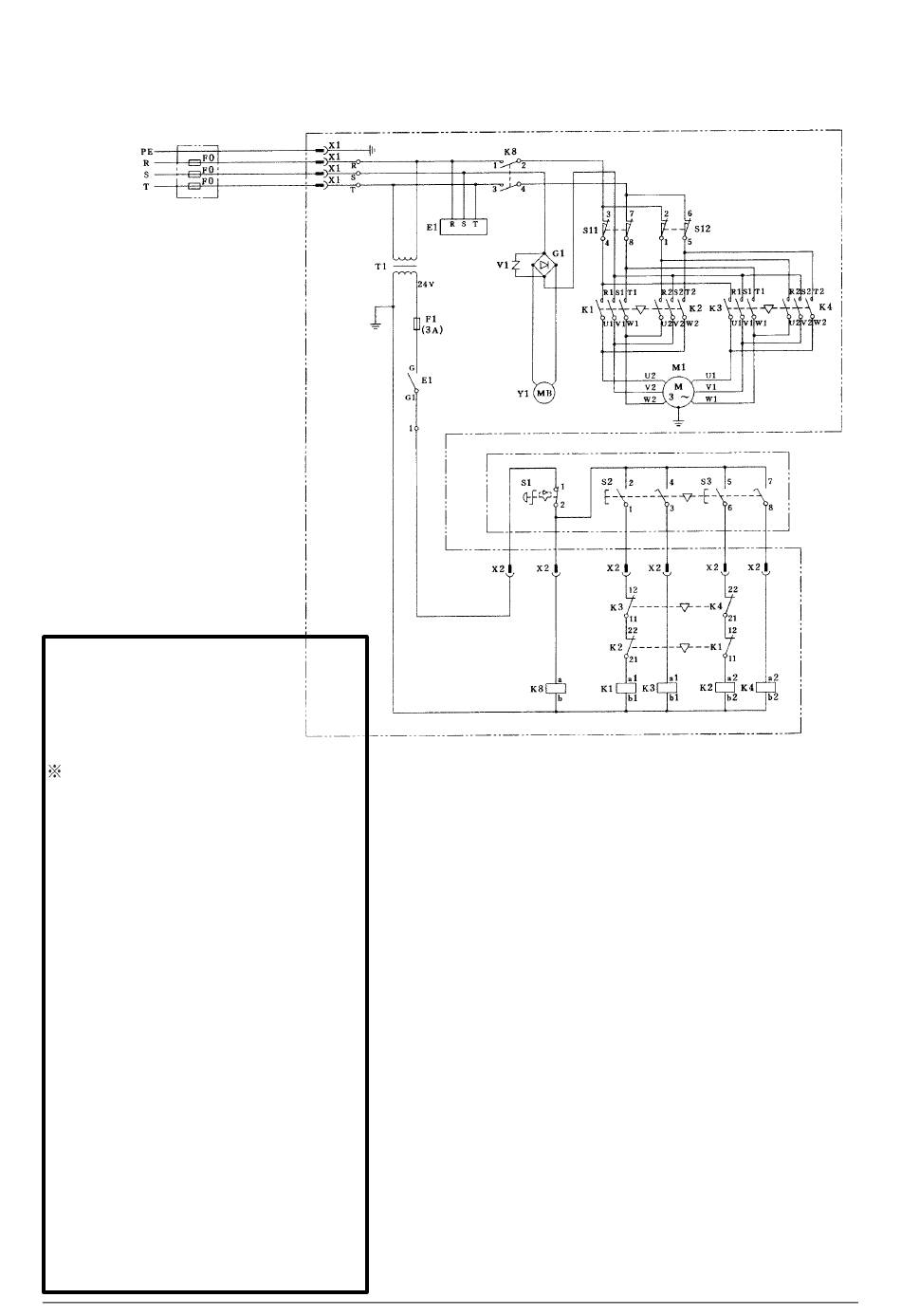

Onderdelenschema
K8: schakelaar (noodstop)
K1: schakelaar (naar boven, lage snelheid)
K2: schakelaar (naar beneden, lage snelheid)
K3: schakelaar (naar boven, hoge snelheid)
K4: schakelaar (naar beneden, hoge snelheid)
T1: transformator
F1: zekering
S1~S3: drukknoppen
S11: limietschakelaar (NAAR BOVEN UIT)
S12: limietschakelaar (NAAR BENEDEN UIT)
X1, X2: stekker en contrastekker
E1: Negatieve fase – volgorderegelaar
G1: gelijkrichter
V1: varistor
Y1: elektromagnetische rem (takel)
M1: motor (takel)
F0: zekering
Opmerking indien de takel in combinatie
met
een
elektrische
loopkat
wordt
gebruikt
dient
de
bedrading
bij
de
aansluiting
van
de
schakelaar
K8
veranderd te worden.
44
