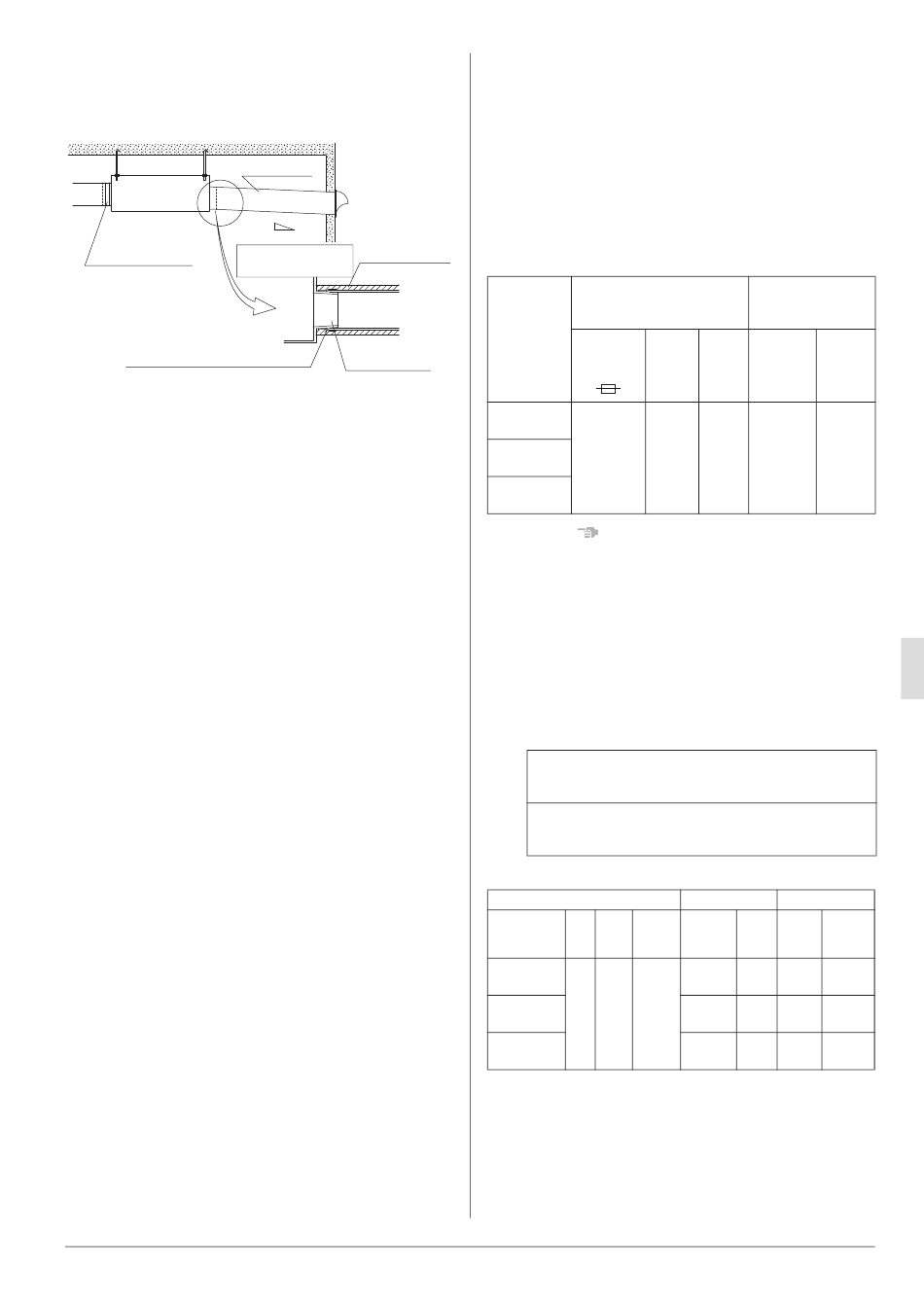

• Gebruik op de buitenopening geen ronde kap als deze bloot-
gesteld kan worden aan regen. (In dat geval adviseren we
om een diepe kap (optioneel accessoire) toe te passen.)
• Wanneer een diepe kap toegepast wordt, moet de afstand tus-
sen de kap (buitenmuur) en het apparaat minimaal 1 m zijn.
Aluminium tape
(Niet meegeleverd)
Aluminium tape (Niet meegeleverd)
Afb. 16
• Wijzig de locatie van de luchtuitlaat wanneer de kans bestaat
dat een koude tocht optreedt.
Tijdens ontdooien draait de ventilator en wordt koude lucht
uitgeblazen.
• Gebruik, wanneer de binnenunit rechtstreeks op het kanaal
wordt aangesloten, altijd voor de binnenunit en de buitenunit
hetzelfde systeem, pas groepsbediening toe en maak de
instellingen voor directe kanaalaansluiting met behulp van de
afstandsbediening. (Functienr. "17 (27)" – EERSTE CODENR.
"5" – TWEEDE CODENR. "06") Niet aansluiten op de luchtuit-
laatzijde van de binnenunit. Afhankelijk aan de ventilatorsnel-
heid en de statische druk, kan de lucht terugstromen.
• Bij gebouwen waar er ramen en straatverlichting dicht in de
buurt van de luchttoevoeropening zijn en insecten zich
rondom de verlichting verzamelen, kunnen er kleine insecten
naar binnen komen door de luchttoevoeropening en het
luchtfilter. In dat geval wordt het gebruik van een speciaal fil-
ter (los verkrijgbaar) aanbevolen. Het is echter mogelijk dat
niet alle insecten buitengesloten kunnen worden. Neem in
dat geval maatregelen, zoals bijvoorbeeld het monteren van
een filterkast (niet meegeleverd).
9
ELEKTRISCHE BEDRADING AANSLUI-
TEN
• Schakel, voor aanvang van werkzaamheden, altijd de voe-
dingsspanning uit.
• Alle niet meegeleverde en ter plaatse aangeschafte compo-
nenten en materialen moeten voldoen aan de ter plaatse gel-
dende voorschriften.
• Gebruik alleen koperdraad.
• Alle elektrische aansluitingen moeten worden uitgevoerd
door een erkend elektrotechnicus.
• Zie ook het "Bedradingsschema" op het deksel van het
bedieningskastje.
• Sluit de bekabeling van de buitenunit en de afstandsbedie-
ning aan om de manier zoals is weergegeven in het elek-
trisch schema. Meer informatie over het installeren en
aansluiten van de afstandsbediening vindt u in de "installatie-
handleiding voor de afstandsbediening".
• Dit systeem bestaat uit meerdere binnenunits. Markeer de bin-
nenunits als unit A, unit B..., en zorg ervoor dat de bekabeling
op de buitenunit en de BS-unit met elkaar overeenstemt.
Wanneer de bedrading en/of de leidingen tussen de buitenunit
en een binnenunit niet goed is/zijn aangesloten, bestaat de
mogelijkheid dat het systeem niet goed werkt.
• Installeer een onderbrekerschakelaar of aardlekschakelaar
voor de voedingskabel.
• Zorg ervoor dat de aardingsweerstand niet hoger is dan
100:. Deze waarde mag 500: zijn wanneer een aardlek-
schakelaar gebruikt wordt.
3P130768-6L Nederlands
Kanaal naar buiten
Helling:
Isolatiemateriaal
groter dan 1/30
(Niet meegeleverd)
Zorg ervoor dat het
kanaal niet golft.
Kanaalverbind-
ingsflens
• Sluit de aardingsdraad niet aan op een gas- of waterleiding,
bliksemafleider of de aardedraad van een telefooninstallatie.
• Gasleiding: door gaslekkages kunnen explosies en
brand ontstaan.
• Waterleiding:is niet geaard als in het systeem pvc-leidin-
gen gebruikt worden.
• Telefoonaardingskabels en bliksemafleiders: de aar-
dingspotentiaal wordt bij een blikseminslag enorm hoog.
• Schakel de voedingsspanning (schakelaar, onderbreker-
schakelaar of aardlekschakelaar) pas in wanneer alle werk-
zaamheden voltooid zijn.
SPECIFICATIES VOOR NIET MEEGELEVERDE ZEKE-
RINGEN EN KABELS
Voedingskabel en
aardingskabel
Type
Niet mee-
geleverde
zekeringen Kabel
VKM50GBMV1,
VKM50GBV1
VKM80GBMV1,
H05VV-
15 A
VKM80GBV1
U3G
VKM100GBMV1,
VKM100GBV1
OPMERKING
• Als de bekabeling zodanig geïnstalleerd moet worden dat
deze gemakkelijk door personen kan worden aange-
raakt, moet een aardlekschakelaar gemonteerd worden
om gevaar voor elektrische schokken te voorkomen.
• Kies een aardlekschakelaar die ook beschermd tegen
overstromen en kortsluiting.
Als u een aardlekschakelaar toepast die ontworpen is als
bescherming tegen aardingsfouten, moet deze gecombi-
neerd worden met een onderbrekerschakelaar of een
lastschakelaar met zekering.
• De maximale lengtes van de besturingskabel en de beka-
beling voor de afstandsbediening zijn als volgt.
Lengte van de bekabeling tussen de binnen- en bui-
tenunit ... max. 1000 m (totale lengte maximaal
2000 m)
Lengte van de bekabeling voor de afstandsbediening
tussen de binnenunit en de afstandsbediening ...
max. 500 m
ELEKTRISCHE EIGENSCHAPPEN
Eenheden
Span-
Type
Hz
Volt
ningsbe-
reik
VKM50GBMV1,
VKM50GBV1
Max.
VKM80GBMV1,
220-
264 V
50
VKM80GBV1
240 V
Min.
198 V
VKM100GBMV1,
VKM100GBV1
MCA: Minimale schakelingstroom (A)
MFA: Maximale zekeringstroom (A)
kW:
Nominaal uitgangsvermogen van de ventilatormotor (kW)
FLA: Maximale belastingstroom (A)
Bekabeling voor de
afstandsbediening
Verbindingsbekabeling
Afme-
Kabel
Afmeting
ting
Volgens
Afge-
0,75-1,25
de lokale
schermde
2
voor-
kabel
mm
schriften
(2-aderige)
Voeding
Ventilatormotor
MCA
MFA
kW
FLA
3,25
15
0,21×2
1,3×2
3,25
15
0,21×2
1,3×2
3,25
15
0,21×2
1,3×2
9
