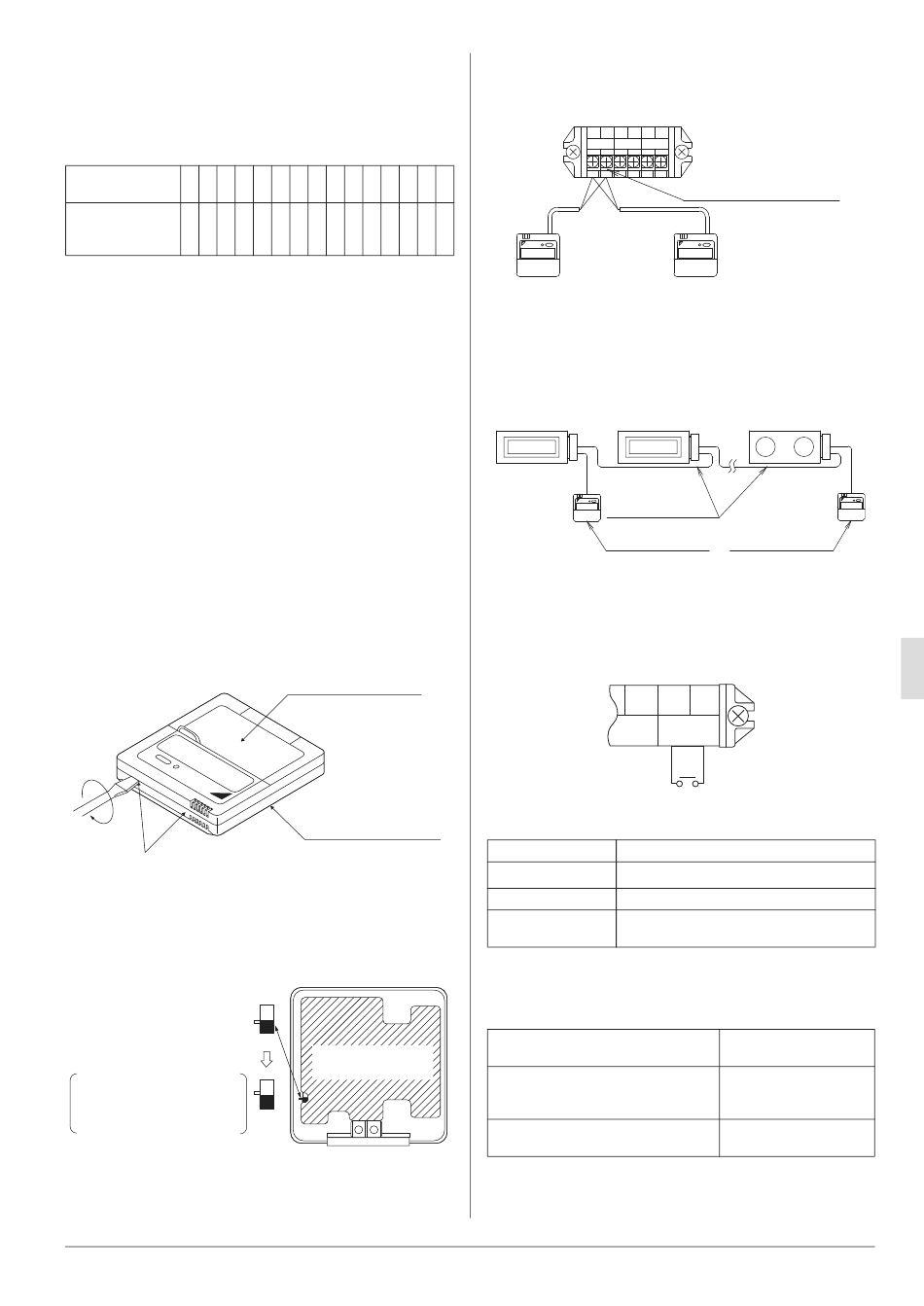

[AANDACHTSPUNTEN]
Het adres van de binnenunit hoeft niet te worden ingesteld bij
groepsbediening. (Dit wordt automatisch ingesteld wanneer de
voedingsspanning wordt ingeschakeld). Echter, aangezien de
Warmteterugwinningsventilatie (buiten luchtverwerkingstype)
twee afstandsbedieningadressen per unit gebruikt, is het aantal
units dat in een groep bediend kan worden als volgt.
A te antal bin-
0 1 2 3 4 5 6 7 8 9 10 11 12 13 14
nenunits
Aantal Warmte-
terugwinnings-
8 7 7 6 6 5 5 4 4 3 3 2 2 1 1
ventilatie-units
Opmerking:
Als een gelijktijdig koelsysteem wordt gebruikt, moet een
enkele BS-unit verbonden zijn met de Warmteterugwinnings-
ventilatie (buiten luchtverwerkingstype) en de binnenunits
die onder de groepsregeling vallen. Als alleen een enkele
BS-unit verbonden is met de Warmteterugwinningsventilatie,
stel de bedieningsmodus van de Warmteterugwinningsventi-
latie dan in op koelen, verwarmen, of ventilatie.
10. 6 BESTURING MET BEHULP VAN 2 AFSTANDS-
BEDIENINGEN (BEDIENING VAN 1 BINNEN-
UNIT MET BEHULP VAN 2
AFSTANDSBEDIENINGEN)
• Wanneer 2 afstandsbedieningen gebruikt worden, moeten
de ene als master (HOOFD) en de andere als slave (HULP)
worden ingesteld.
OMSCHAKELEN TUSSEN HOOFD / HULP
Steek een platte schroevendraaier in de sleuf tussen
(1)
het onderste en het bovenste deel van de afstandsbe-
diening en wrik, werkend vanuit de 2 posities, het
bovenste gedeelte los.
(De printplaat van de afstandsbediening is aan het bovenste
deel van de afstandsbediening bevestigd.)
Steek de schroevendraaler hierin en verwijder
het bovenste deel van de afstandsbediening voorzichtig.
Zet de HOOFD/HULP-schakelaar op de één van de twee
(2)
afstandsbedieningprintplaten op "S".
(Laat de schakelaar op de printplaat van de andere
afstandsbediening in de stand "M" staan.)
(Fabrieksinstelling)
Als de fabrieksinstellingen
ongewijzigd zijn gebleven,
hoeft u slechts één van de
afstandsbedieningen te
veranderen.
<Aansluitmethode> (Zie "9 ELEKTRISCHE BEDRADING
AANSLUITEN".)
3P130768-6L Nederlands
Bovenste deel van
de afstandsbediening
Onderste deel van de
afstandsbediening
S
S
M
Printplaat
afstandsbediening
S
M
(1) Verwijder het deksel van het bedieningskastje.
(2) Sluit afstandsbediening 2 (slave) aan op het aansluitingen-
blok voor de afstandsbediening (P
kastje. (Geen polariteit.)
P
P
F
F
T
T
1
2
1
2
1
REMOTE
FORCED
TRANSMISSION
CONTRL
WIRING
OFF
Afstands-
bediening 1
(HOOFD)
[AANDACHTSPUNTEN]
• Bij groepsbediening en gelijktijdig gebruik van 2 afstandsbe-
dieningen zijn verbindingskabels nodig.
• Sluit de binnenunit aan het eind van de verbindingskabel
(P
, P
) aan op afstandsbediening 2 (slave).
1
2
Binnenunit 1
Binnenunit 2
Crossoverkabel (P
Afstandsbediening 1
(HOOFD)
10. 7 EXTERNE AFSTANDSBEDIENING
(HET SYSTEEM GEFORCEERDE UIT- EN
AAN/UIT-SCHAKELEN)
• Kabelspecificaties en aansluitschema
Sluit de ingang vanaf buiten aan op de aansluitingen T1 en T2
van het aansluitingenblok voor de afstandsbediening.
F2
GEFORC-
EERDE UIT
Wanneer de apparatuur in de 's Nachts koelen, kan deze
niet geforceerd met T1 of T2 worden gestopt.
Kabelspecificatie
Afgeschermde kabel (2-aderig)
Diameter
0,75 - 1,25 mm
Lengte
Max. 100 m
Externe aanslui-
Contact met minimale belasting van
ting
15V DC, 1mA.
• Bekrachtiging
In de volgende tabel wordt de werking van GEFORCEERDE
UIT en AAN/UIT-SCHAKELEN als gevolg van ingangssignaal
A toegelicht.
GEFORCEERDE UIT
Invoer AAN schakelt het systeem
UIT. (niet mogelijk met afstandsbe-
dieningen.)
Invoer UIT maakt besturing via de
afstandsbediening mogelijk.
, P
) in het bedienings-
1
2
2
Aansluitingenblok
voor afstandsbediening
Afstands-
bediening 2
(HULP)
Max. aantal
binnenunits
. P
)
1
2
Afstandsbediening 2
(HULP)
T1
T2
Invoer A
2
AAN/UIT-SCHAKE-
LEN
Invoer UIT o AAN
schakelt de unit AAN.
Invoer AANo UIT
schakelt de unit UIT.
13
