Monteer een isolatiemof
Ronde kabelschoen
[5] Aantrekmomenten voor de aansluitschroeven.
• Gebruik een passende schroevendraaier voor het aan-
draaien van de schroeven van de aansluitingen. Als de
schroevendraaier te smal is zult u de koppen van de
schroeven beschadigen en de aansluitingen niet strak
genoeg aan kunnen draaien.
• Als de aansluitschroeven te strak worden aangedraaid
kunnen de schroeven beschadigen.
• In de onderstaande tabel vindt u de aantrekmomenten
voor de schroeven van de aansluitingen.
Aansluitingenblok voor afstandsbe-
diening/Verbindingsbekabeling
(X3M)
Voedingsaansluitingenblok
(X1M)
Aardingsaansluiting
<Aandachtspunten bij aarden>
Sluit de aardingkabel zo aan dat de ring vlak op de vulring aanligt.
(Een slecht aangesloten aardingkabel voorkomt een goede aarding.)
Ronde kabelschoen
Verende vulring, platte vulring
Aardingsschroef
10. 3 VOEDINGSKABEL VOOR DE AFSTANDSBE-
DIENING, BESTURINGSKABEL, CENTRALE
BESTURINGSKABEL
• Voer de bekabeling van de afstandsbediening, de
besturingskabel en de centrale besturingskabel via de
kabeldoorvoer in het bedieningskastje en sluit deze
vervolgens aan om de aansluitingen van het aansluitin-
genblok X3M. Zet de kabels vervolgens goed vast met
de trekontlasting.
(Zie Afb. 18)

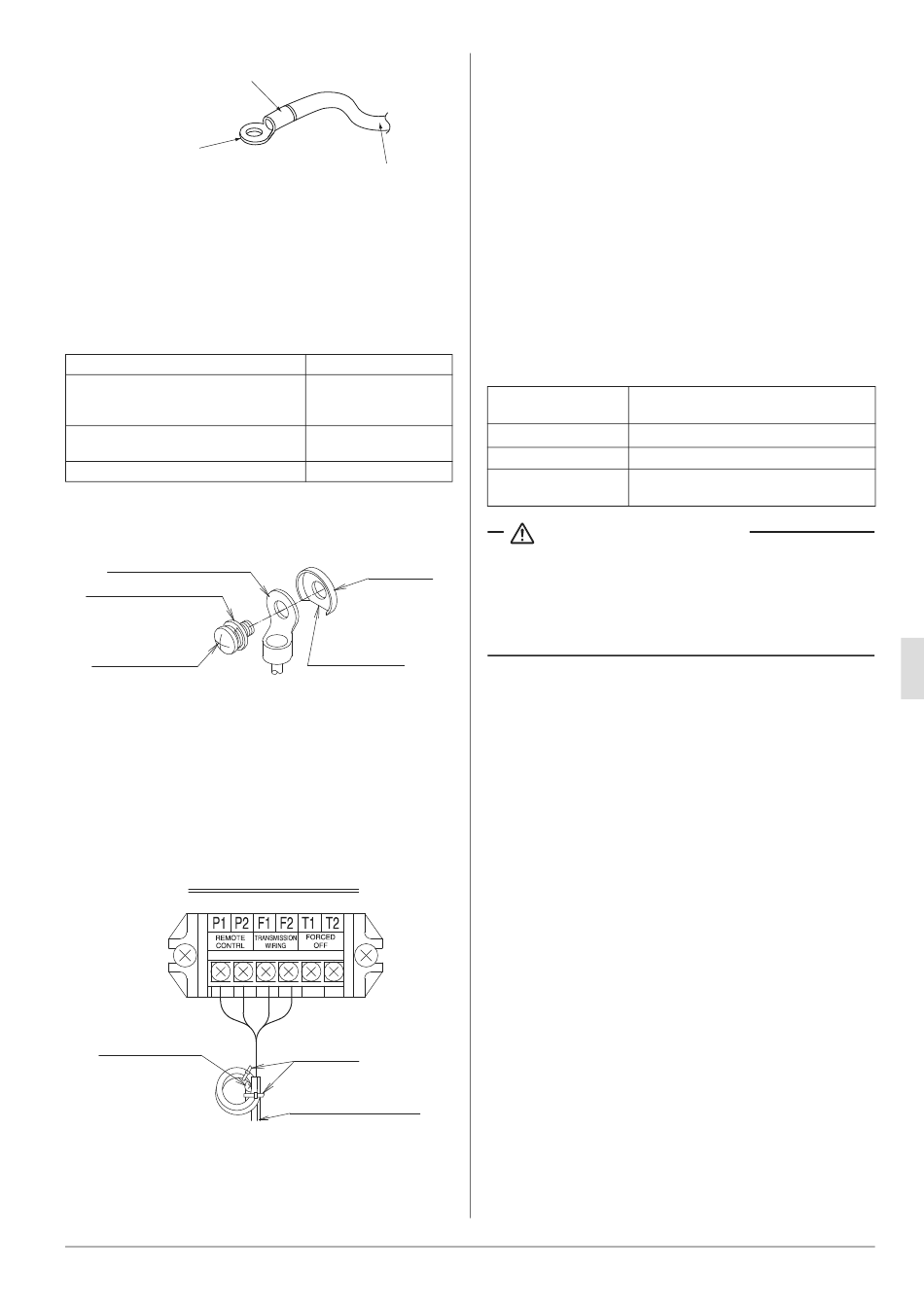

Detail van aansluitingenblok (X3M)
Kunststof klem
Afb. 18
3P130768-6L Nederlands
Elektra-draad
Aandraaimoment (N·m)
0,88 ± 0,09
1,31 ± 0,13
1,69 ± 0,25
Cupvulring
Uitbreekopening
Klem
(Accessoire)
Bekabeling voor de
afstandsbediening
Verbindingsbekabeling
[AANDACHTSPUNTEN]
• Meer informatie over het installeren en aansluiten van de
afstandsbediening vindt u in de "installatiehandleiding voor
de afstandsbediening".
• Sluit de voedingskabel nooit aan op het aansluitingenblok
voor de afstandsbediening of de besturingskabel.
Hierdoor kan het complete systeem beschadigen.
• Sluit de bekabeling voor de afstandsbediening en de bestu-
ring op het juiste aansluitingenblok aan.
10. 4 DE BEKABELING VOOR DE LUCHTVOCHTIG-
HEIDSREGELAAR (NIET MEEGELEVERD)
AANSLUITEN
<ALLEEN SERIE VKM-GBMV1>
• Voer de bekabeling, samen met de voedingskabel,
door de kabeldoorvoer in het bedieningskastje.
• Verwijder de kortsluitingsdraden (1 en 2) uit het aan-
sluitingenblok X1M en sluit de bedrading voor de lucht-
vochtigheidsregelaar aan.
• Zetten de kabel vervolgens samen met de voedingska-
bel vast onder de trekontlasting. (Zie Afb. 17)
Specificaties van de
Afgeschermde kabel (2-aderig)
bekabeling
Afmeting
0,75 - 1,25 mm
Lengte
MAX. 100 m
Specificaties extern
Rustcontact
contact
(Stroomtolerantie 10 mA – 0,5 A)
VOORZORGSMAATREGELEN
<alleen serie VKM-GBMV1>
• Als u humidistat gebruikt, installeer er dan één per Warmte-
terugwinningsventilatie.
Het regelen van meer dan één Warmteterugwinningsventila-
tie met een enkele luchtvochtigheidsregelaar kan de normale
luchtbevochtiging belemmeren en waterlekkage, enz. ver-
oorzaken.
10. 5 VOORBEELD VAN ELEKTRISCHE
AANSLUITING
• Dit apparaat kan toegepast worden in combinatie met een
systeem met binnenunits (VRV systeem airconditioners),
of als onafhankelijk systeem voor het klimatiseren van bui-
tenlucht.
• Wanneer een multi-instelling VRV-R-systeem in kantoorge-
bouwen wordt gebruikt en de lucht rechtstreeks boven het
plafond wordt uitgeblazen, moet een identieke BS-unit op de
masterbinnenunit van het VRV-R-systeem worden gebruikt
in combinatie met groepsbediening. (Zie de technische
gegevens voor informatie.)
