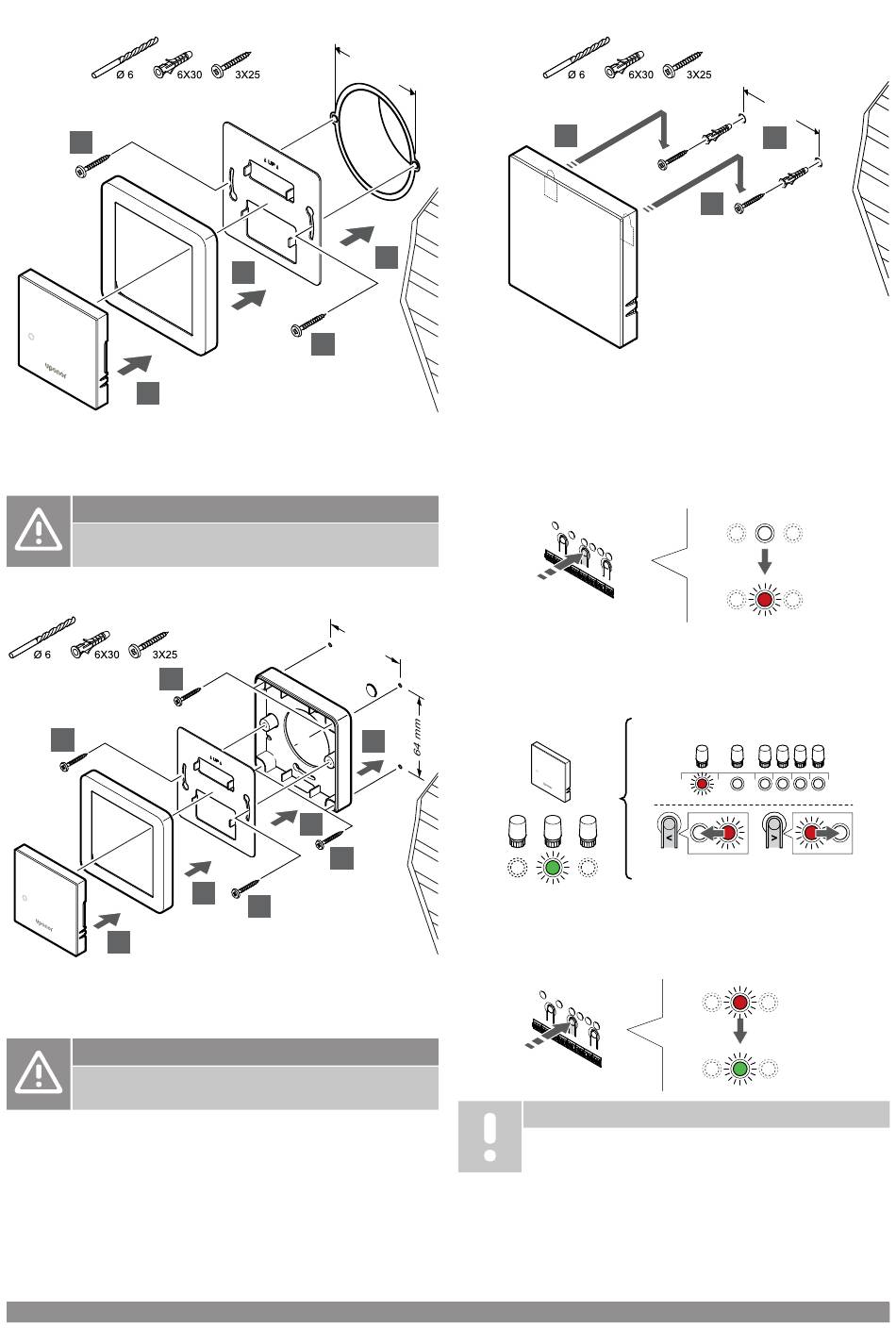

Montageplaat (aanbevolen)
2
4
voelerframe niet geleverd door Uponor.
Bevestig de thermostaat aan de wand met behulp van de
montageplaat, schroeven en pluggen.
Voorzichtig!
Draai de schroeven van de montageplaat niet te vast
aan. Hierdoor kan het metaal vervormen.
Montageplaat en opbouwframe gebruiken (optie)
2
4
6
voelerframe niet geleverd door Uponor.
Bevestig de ruimtethermostaat aan de wand met behulp van de
montageplaat, optioneel opbouwframe, schroeven en pluggen.
Voorzichtig!
Draai de schroeven van de montageplaat niet te vast
aan. Hierdoor kan het metaal vervormen.
6 0
3
2
6 4
m m
3
2
5
4
Schroef en plug
m m
1
Bevestig de thermostaat aan de wand met de schroef en plug.
Registreer de ruimtethermostaat op de
SI0000130
regelmodule
1. Ga naar de registratiemodus
3 s
Druk op de OK OK-toets op de regelmodule ingedrukt totdat de LED
van kanaal 1 (of het eerste niet-geregistreerde kanaal) rood knippert.
2. Selecteer een kanaal
1
Gebruik de knoppen < of > om de aanwijzer (LED knippert rood) naar
een voorkeurskanaal te verplaatsen.
3. Vergrendel het geselecteerde kanaal
SI0000131
LET OP!
Wij raden aan om alle kanalen voor de ruimtethermostaat
tegelijkertijd te registreren.
Druk op de toets OK toets om het kanaal voor registratie te kiezen.
De LED van het gekozen kanaal gaat groen knipperen.
Selecteer alle kanalen die moeten worden geregistreerd op de
thermostaat en ga door naar de volgende stap.
Uponor Smatrix Base Pulse
3
2
1
|
Installatie- en bedieningshandleiding
3 8
m m
1
SI0000132
SI0000065
2
3
4
5
6
SI0000070
SI0000071
|
39
