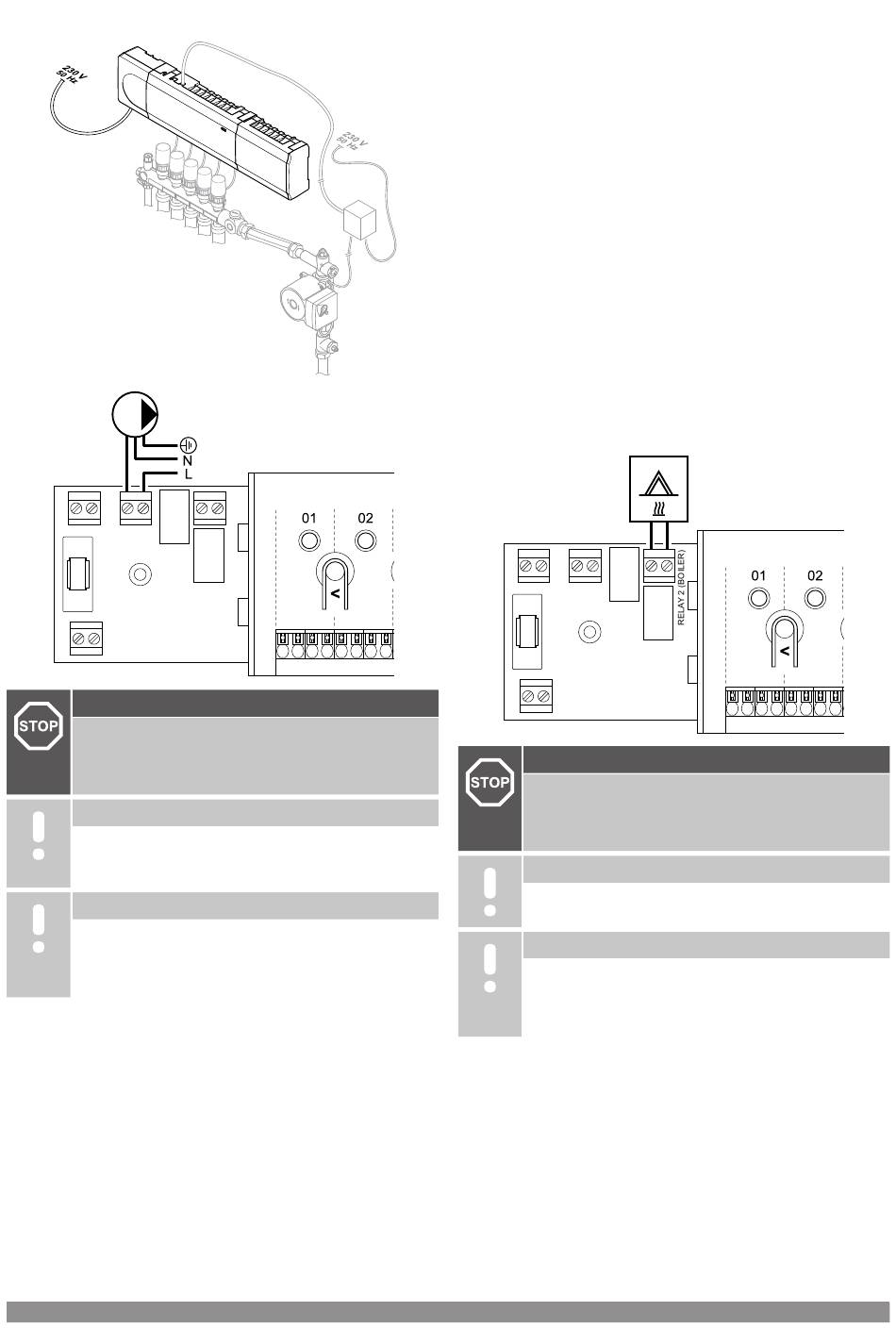

Circulatiepomp
RELAY 1
(PUMP)
Waarschuwing!
Gevaar voor elektrische schok! Elektrische installatie- en
servicewerkzaamheden achter de afgesloten 230V AC
afdekking dienen onder toezicht van een bevoegde
elektricien te gebeuren.
LET OP!
Kijk vóór het aansluiten van de pomp in de documentatie
van leverancier van de circulatiepomp en in de relevante
Uponor bedradingsschema's.
LET OP!
Er is geen spanningvoorziening voor de pomp in de
regelmodule. De verbinding in de regelmodule biedt
alleen een droog contact om de stroomtoevoer naar de
pomp in en uit te schakelen.
1.
Zorg ervoor dat de spanningsvoorziening naar zowel de
regelmodule als de circulatiepomp is losgekoppeld.
2.
Verwijder de schroef en open de afdekking van het
aansluitingenvak.
3.
Leid de kabel van/naar de pomp door de kabelopening.
4.
Sluit de L-draad van/naar de pomp aan via de aansluiting
genaamd Relais 1 (POMP).
5.
Zet de pompkabel vast met een kabelklem in de behuizing.
6.
Sluit de afdekking van het aansluitingenvak en zet deze vast.
Relaisfunctie
De regelmodule start de circulatiepomp (relais gesloten) wanneer er
vraag naar verwarming of koeling is.
Als een communicatiemodule is aangesloten en meerdere
regelmodules worden gebruikt, kan het relais worden ingesteld op
individuele of gemeenschappelijke pompmodus.
Individuele pomp:
De relaisfunctie wordt ingesteld op basis van de regelmodule. Eén
circulatiepomp per regelmodule is aangesloten op relais 1. Wanneer
een specifieke regelmodule een vraag ontvangt, wordt alleen de
pomp gestart die op die regelmodule is aangesloten.
Standaard pomp:
De relaisfunctie is ingesteld voor het hele systeem. Eén pomp per
systeem is aangesloten (alleen op relais 1 van de
masterregelmodule). Wanneer ergens in het systeem een vraag is,
wordt de hoofdpomp gestart.
Indien ingesteld op Common, kan het circulatiepomprelais worden
gebruikt voor andere functies op de sub-regelmodule. Zie
CD0000000
regelmodulerelais voor meer informatie.
Ketel
WD0000003
Waarschuwing!
Gevaar voor elektrische schok! Elektrische installatie- en
servicewerkzaamheden achter de afgesloten 230V AC
afdekking dienen onder toezicht van een bevoegde
elektricien te gebeuren.
LET OP!
Deze aansluiting vereist een potentiaalvrij aansluitcontact
in de warmteopwekker als vrijgavesignaal.
LET OP!
Er is geen spanningvoorziening in de regelmodule voor
de ketel. De ketelconnector in de regelmodule biedt
alleen een droog contact voor het in- en uitschakelen van
de spanningsvoorziening van de ketel.
1.
Zorg ervoor dat de spanningsvoorziening naar zowel de
regelmodule als de ketel is losgekoppeld.
2.
Verwijder de schroef en open de afdekking van het
aansluitingenvak.
3.
Leid de kabel van/naar de warmteopwekker door de
kabelopening.
4.
Sluit de ketel aan op de aansluiting genaamd Relais 2 (KETEL).
5.
Zet de kabel van/naar de warmteopwekker vast met een
kabelklem in de behuizing.
6.
Sluit de afdekking van het aansluitingenvak en zet deze vast.
