Opbouw en functie van de profielrailgeleiding
Een profielrailgeleiding maakt een lineaire beweging met behulp van kogels mogelijk. Door het
gebruik van kogels of rollen tussen rail en loopwagen kan een profielrailgeleiding een uiterst
precieze lineaire beweging bereiken. In vergelijking met een gebruikelijke glijdende geleiding
maakt de wrijvingscoëfficiënt daarbij nog slechts een vijftigste deel uit. De hoge mate van
efficiëntie en spelingsvrijheid maken HIWIN profielrailgeleidingen veelzijdig inzetbaar.
De volgende illustratie toont de opbouw en de geïnstalleerde componenten.

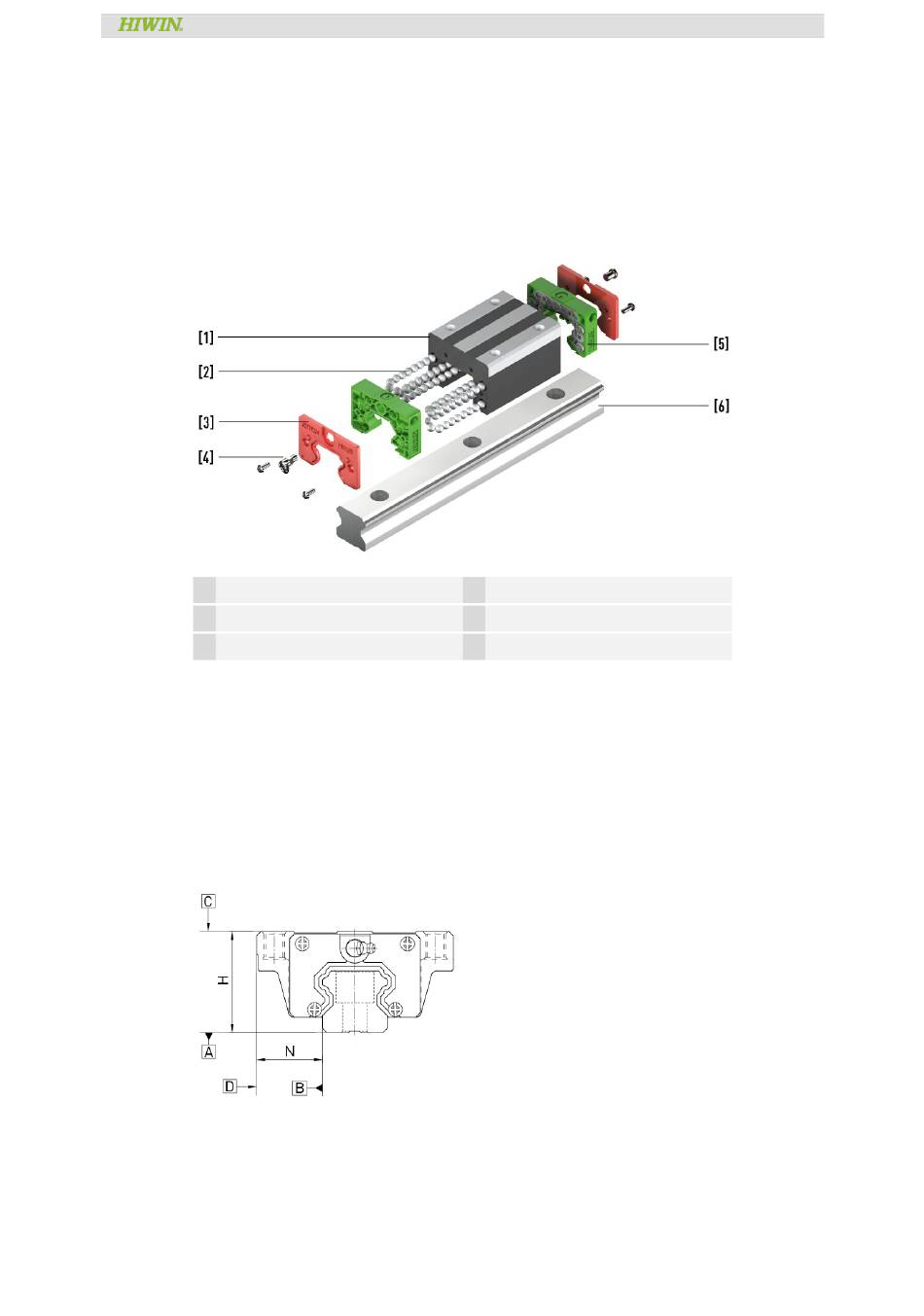

Afb. 3.1: Explosietekening van de constructie van een profielrailgeleiding
1
Basislichaam
2
Wentellichaam
3
Afdichting
3.3
Toleranties afhankelijk van de nauwkeurigheidsklasse
Profielrailgeleidingen zijn verkrijgbaar in verschillende nauwkeurigheidsklassen, afhankelijk van
de parallelliteit tussen loopwagen en rail, de nauwkeurigheid van de hoogte H en de
nauwkeurigheid van de breedte N.
Er zijn vijf nauwkeurigheidsklassen beschikbaar voor de HG-, QH-, EG-, QE-, CG-, WE-, QW-,
RG-, CRG- en QR-serie , en drie voor de MG-serie .
Afb. 3.2: Toleranties van de HIWIN-profielrailgeleidingen
Profielrailgeleiding
Beschrijving van het product
4
Smeernippel
5
Omloopsysteem
6
Profielrail
