Montagehandleiding

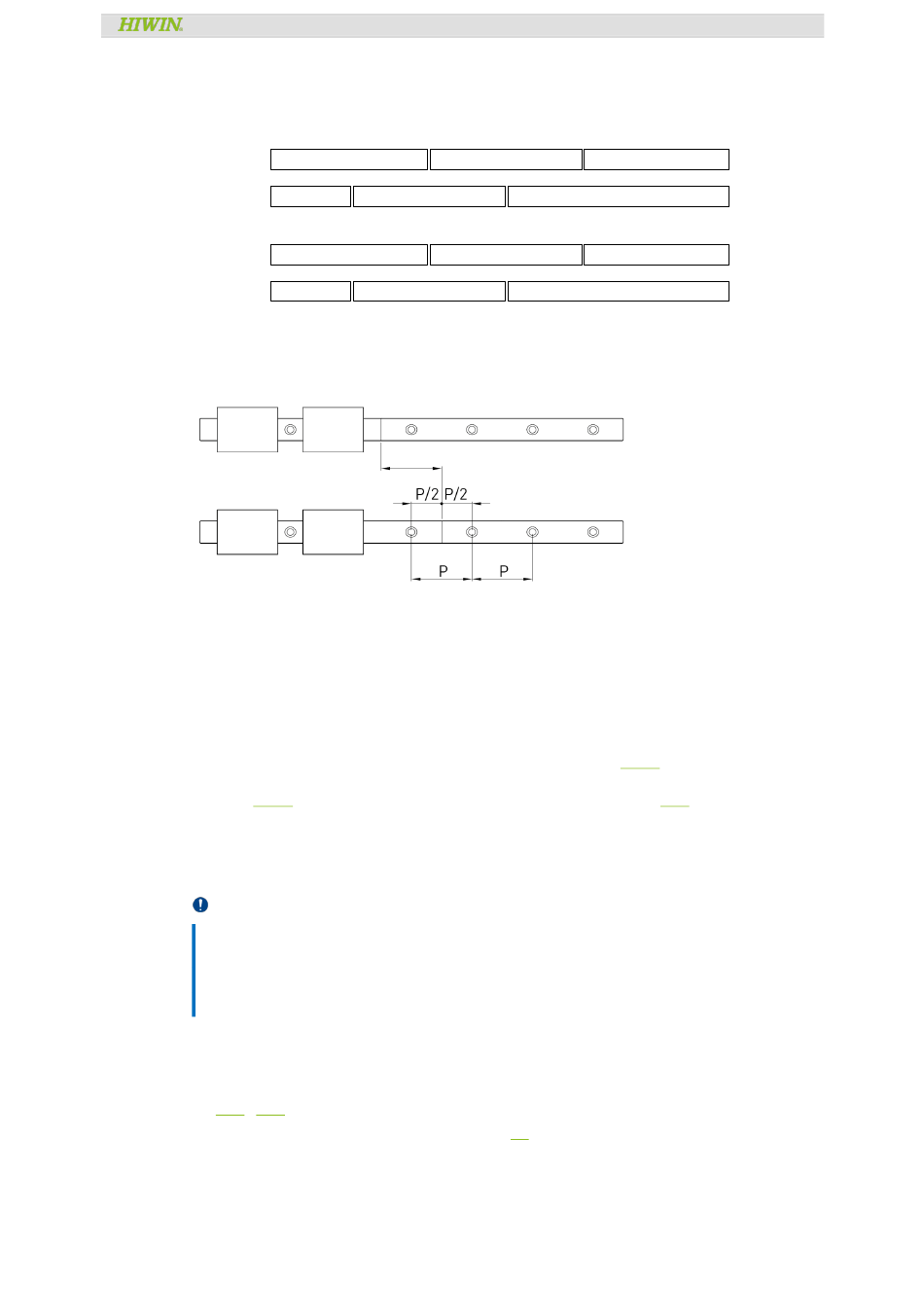

Afb. 5.13: Markering van gekoppelde meerdelige rails
Sectie 1
Paar 1
Rail 1
Paar 1
GW-P1 2a
GW-P1 2a
Rail 2
Paar 2
Rail 1
Paar 2
GW-P2 2a
GW-P2 2a
Rail 2
Voor gekoppelde meerdelige rails wordt aanbevolen de stootvoegen met offset te monteren.
Afb. 5.14: Opstelling van gekoppelde meerdelige rails
5.3
Afdekken van de montagegaten
Om de loopwagen tegen vervuiling te beschermen en de afdichtingslippen van de afstrijkers te
beschermen, moeten de bevestigingsgaten van de profielrails (R-rails, bevestiging van bovenaf)
met afdekkappen worden afgesloten. Afhankelijk van de omgevings- en
bedrijfsomstandigheden worden afdekkappen van kunststof, staal of messing of een afdekband
gebruikt. Bij gebruik van gecoate rails worden over het algemeen kunststof afdekkappen
aanbevolen. Kunststof afdekkappen worden gemonteerd zoals in hoofdstuk 5.3.1.2 beschreven.
De stalen en messing afdekkappen worden met een montagewerktuig aangedrukt zoals in
hoofdstuk 5.3.1.3 beschreven. De afdekband wordt gemonteerd zoals in hoofdstuk 5.3.2
beschreven.
5.3.1 Afdekkappen
Let op! Beschadiging door fout ingeperste afdekkappen!
Het inpersen van de afdekkappen kan een braam veroorzaken of de afdekkap kan te diep
worden ingedrukt. Dit kan vervolgens schade veroorzaken aan de loopwagen en afstrijker.
Verwijder eventuele bramen door ze te bewerken met een oliesteen!
Verwijder te diep ingeperste afdekkappen en pers nieuwe afdekkappen in!
5.3.1.1
Voorwaarde
De profielrails worden gemonteerd en bevestigd volgens de beschrijvingen in hoofdstuk
5.2.4 / 5.2.5 .
De profielrails zijn vrij van vuil en olie (zie hoofdstuk 7.1).
5.3.1.2
Montage van kunststof afdekkappen
Plaats de plastic afdekkap in het midden op het gat.
Zorg ervoor dat de bovenkant van de rail evenwijdig loopt met de bovenkant van de
afdekkap.
Profielrailgeleiding
Sectie 2
Stootvoeg a
Stootvoeg b
GW-P1 1a
GW-P1 1a
GW-P1 1b
GW-P1 2b
GW-P1 2b
GW-P2 1a
GW-P2 1a
GW-P2 1b
GW-P2 2b
GW-P2 2b
Stootvoegen met
GW-05-06-NL-2302-MA
Montage
Sectie 3
GW-P1 1b
GW-P2 1b
