5.2.4 Montage van de profielrail op een aanslagkant
A.
Aanleggen van de profielrail.
Plaats de referentiezijde van de profielrail (zie hoofdstuk 5.2.1) tegen de aanslagkant van
het machinebed.
Draai de bevestigingsschroeven lichtjes aan.

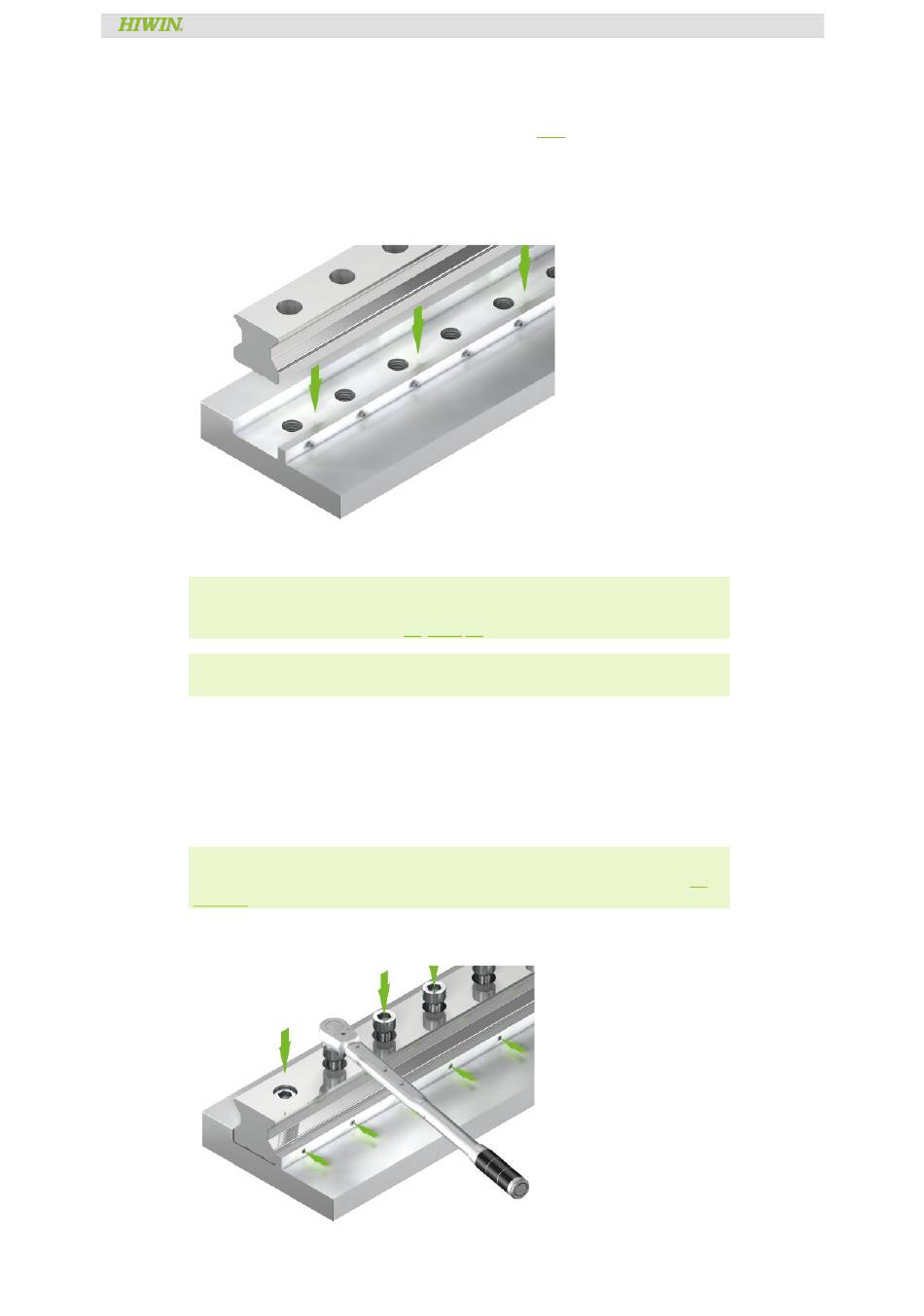

Afb. 5.6: Aanleggen van de profielrail tegen de aanslagkant
B.
Profielrail aan het machinebed spannen
Aanwijzing
Let op de toelaatbare toleranties van de montagevlakken en montageafwijkingen van de
betreffende series volgens paragraaf 3.3, 3.4 en 3.5
Aanwijzing
De profielrail kan worden opgespannen door middel van een klemlijst of schroefklem.
Spannen van de profielrail door middel van een klemlijst:
Draai de stelschroeven met binnenzeskant van de klemlijst aan om de profielrail stevig
tegen de aanslagrand van de machine te drukken.
Draai de bevestigingsschroeven van de profielrail met een momentsleutel in drie fasen aan
tot het voorgeschreven draaimoment.
Aanwijzing
Voor een overzicht van de optimale aanhaalmomenten voor de schroeven, zie hoofdstuk 5.5 op
pagina 40.
Afb. 5.7: Opspanning door middel van klemlijst
De profielrail is gemonteerd.
