V-Trak Original (CMA) is verkrijgbaar in verschillende breedtematen, de lengte van de zij-armen
varieert van 100mm tot 250mm. Standaard staan de armen ingesteld op breedtematen: 26cm,
38cm, 43cm of 50cm, afhankelijk van de lengte van de zij-armen. Als de klemblokken juist
gemonteerd zijn dan kan V-Trak Original zonder al te veel aanpassingen geplaatst worden.
Om V-Trak Original passend te maken voor andere breedtematen moeten de klemblokken en zij-
armen worden losgedraaid en versteld. Na het plaatsen van de rugleuning zal verdere afstelling
noodzakelijk zijn.
Klemblokken:
Zie pagina 7-9 voor instructie voor het plaatsen van de klemblokken. Zorg er voor dat de
klemblokken nog eenvoudig bij te stellen zijn om verdere afstelling mogelijk te maken.

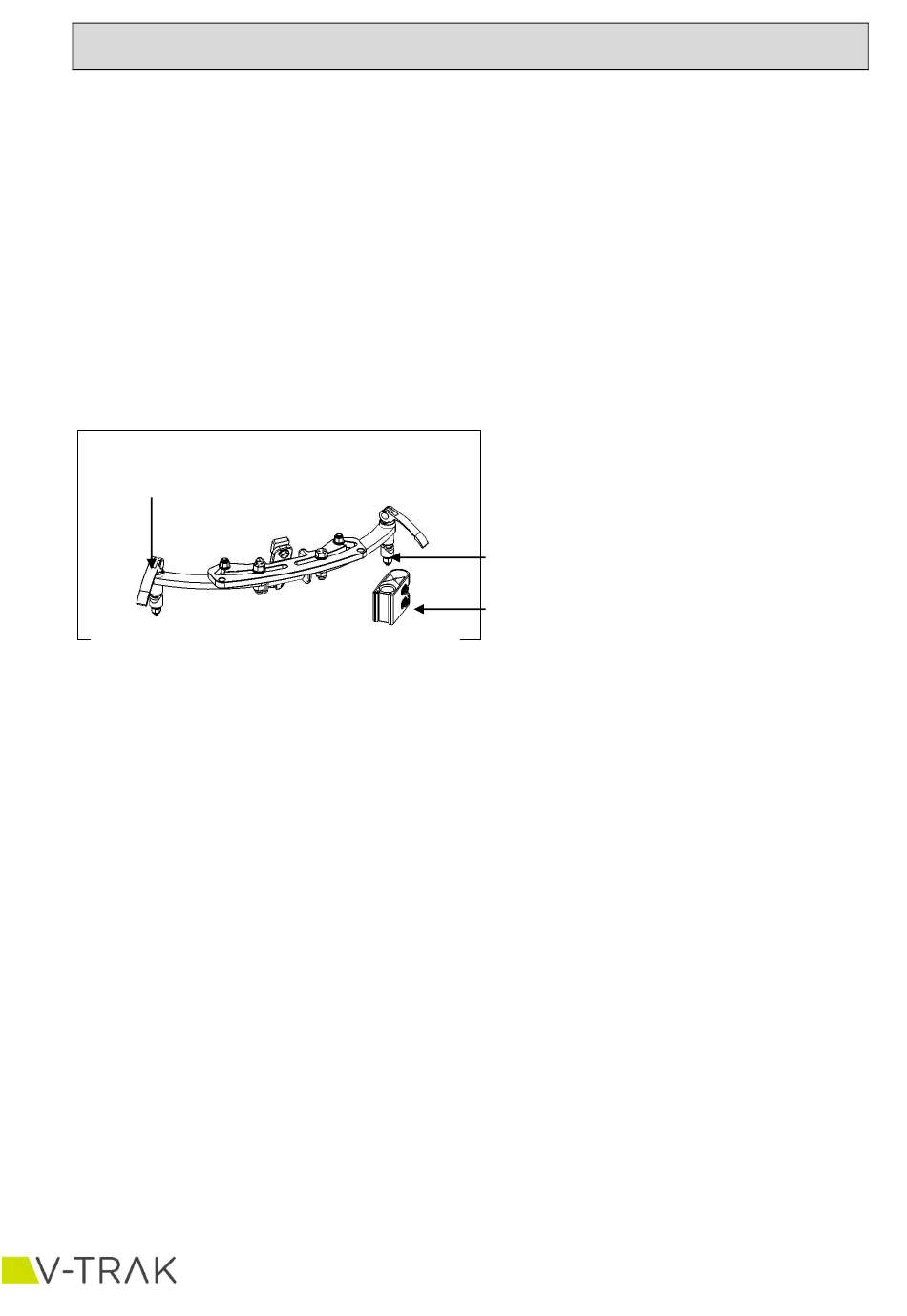

Figuur 13 – V-Trak Original (CMA)
Locking Lever
Snelspanner
\
Instructie bij installatie V-Trak Original montageset
1. Haal de klemblokken uit hun verpakking en haal deze uit elkaar.
2. Monteer het eerste klemblok op de optimale hoogte voor de rugleuning (pagina 7, figuur 3A).
Houd de openingen voor de bouten aan de buitenzijde van de rolstoel, om het afstellen te
vergemakkelijken. Draai de klemblokken nog niet te strak vast, om verdere afstelling mogelijk
te maken.
3. Plaats het tweede klemblok ongeveer 5cm lager dan het eerste klemblok.
4. Breng de Original montageset aan door de borgpin in het hoogst gemonteerde klemblok te
plaatsen.
5. Plaats nu de borgpin van het andere uiteinde boven het tweede klemblok.
6. Sluit de eerste snelspanner, zodat de montageset in positie blijft.
7. Schuif het tweede klemblok nu omhoog totdat de borgpin zich volledig in het klemblok
bevindt.
8. Sluit nu de tweede snelspanner.
9. Controleer of het systeem eenvoudig en soepel uit te nemen is, als beide snelspanners open
staan. Als dit niet het geval is controleer dan de plaatsing van de klemblokken en/of de
afstelling van de borgpinnen/snelspanners. Stel deze bij tot het uitnemen eenvoudig en
soepel verloopt.
10. Draai alle bouten vast maar zorg er voor dat verder instellen mogelijk is, na het plaatsen van
de rugleuning.
Plaatsen V-trak Original (CMA)
10
Borgpin
Klemblok
