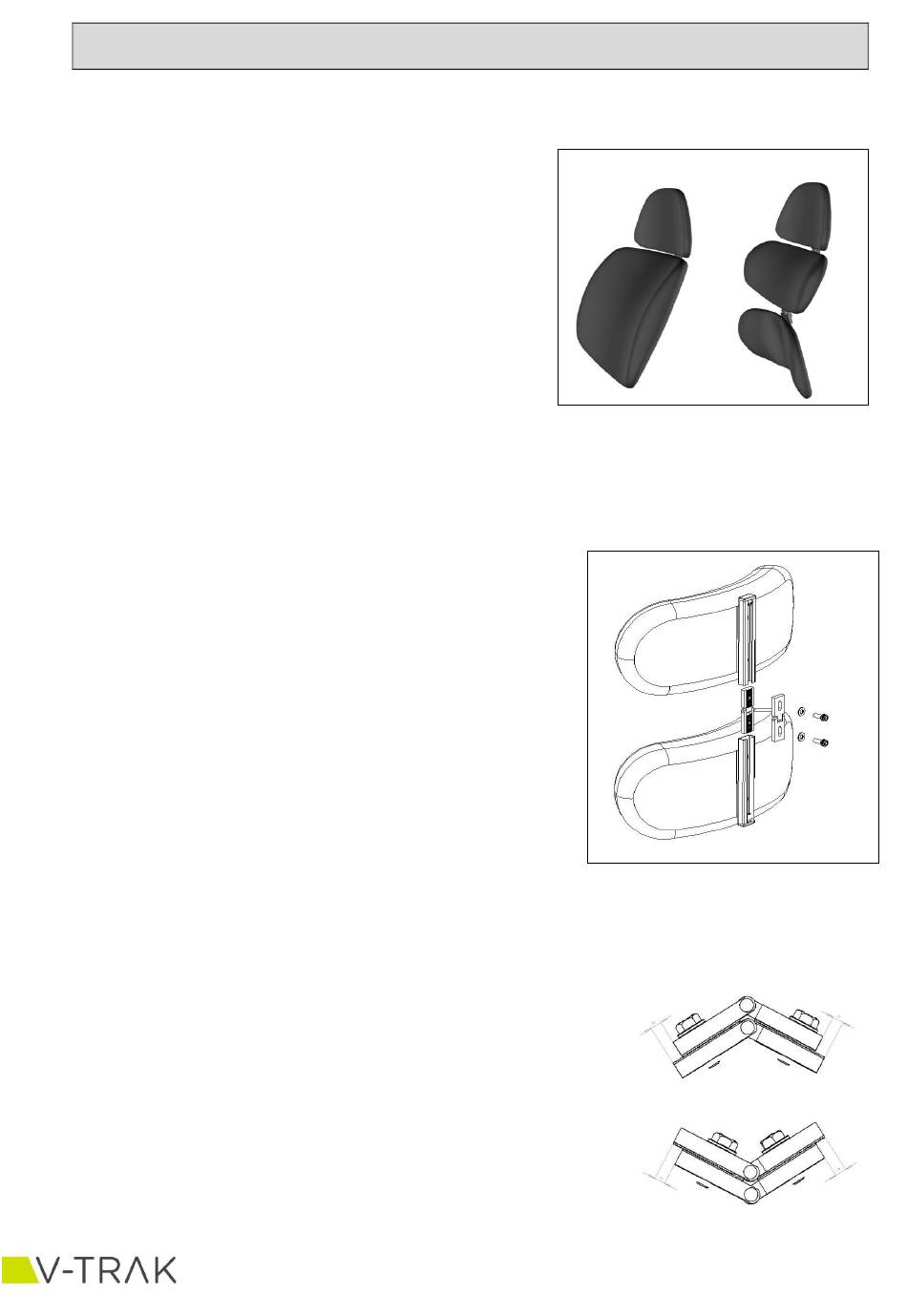

De maatvoering en mogelijkheden van alle V-Trak Axxis
rugleuningen kan worden uitgebreid door het gebruik van
segmenten en accessoires, zoals weergeven in figuur 14a.
Met V-Trak Axxis Segmented kan een rugleuning ook
volledig uit segmenten worden opgebouwd. Thoracale en
lumbale rugdelen zijn dan losse delen. Deze kunnen door
middel van een scharnier met elkaar worden verbonden,
zoals weergeven in figuur 14b.
Diverse segmenten kunnen met elkaar worden
verbonden. Hierdoor kan de hoogte, vorm en gewenste
ondersteuning op maat worden gemaakt. Daarnaast
kunnen de segmenten ook omgekeerd worden geplaatst,
voor een nauwkeurige pasvorm.
1. Gebruik het scharnierend koppelstuk (SH SD) om
verschillende segmenten met elkaar te verbinden. De
meegeleverde bouten steken, indien goed aangedraaid,
in de borg-openingen in de rugleuning-rails. Schroef de
bouten ver genoeg naar buiten zodat het scharnier
eenvoudig in de rails gaat. Zie figuur 15.
2. Draai beide bouten van het scharnier vast (steeksleutel
10), in eerste instantie in een rechte positie.
3. Plaats het systeem op de rolstoel.
4. Draai de bouten van het scharnier tussen twee
segmenten vier slagen los (steeksleutel 10). Het
scharnier hoeft niet volledig los gemaakt te worden.
5. Zorg er voor dat de tanden tussen de scharnierdelen
langs elkaar kunnen bewegen.
6. Stel de segmenten in op de gewenste positie.
7. Draai het scharnier weer vast met beide bouten
(steeksleutel 10).
Let op: Het scharnier moet na instellen aan beide zijden
een gelijke overlap hebben (zie A in figuur 16).
Monteren Segmented rugleuningen
Figuur 14a
A
11
V-TRAK – Gebruikshandleiding V 1.5.5
Figuur 14b
SH SD
Figuur 15
A
Figuur 16
A
A
