Montage universele klemblokken MB-R-UE en MB-R-US
Inhoud: MB-R-UE – voor Europa
2 x klembeugel voor 22mm (7/8") rugbuizen
2 x pin blok
2 x normale wig
2 x wig met tapdraad
4 x bout
2 x 25mm (1") diameter klembeugel voor 25mm (1")
rugbuizen
2 x vulschaaltje – te gebruiken met 25mm (1")
klembeugel voor 19/20mm (3/4") rugbuizen
Instructies:
1. Verwijder de huidige (spanbanden)rugleuning van de rolstoel, volgens de instructies van de fabrikant.
2. Haal de klemblokken uit hun verpakking en haal deze uit elkaar.
3. Installeer de universele klemblokken zoals de standaard klemblokken (zie pagina 7). Gebruik indien
nodig de extra meegeleverde klembeugel (25mm) en de vulschaaltjes (19/20mm). Zie ook figuur 5 en
6.
Bouten bereikbaar

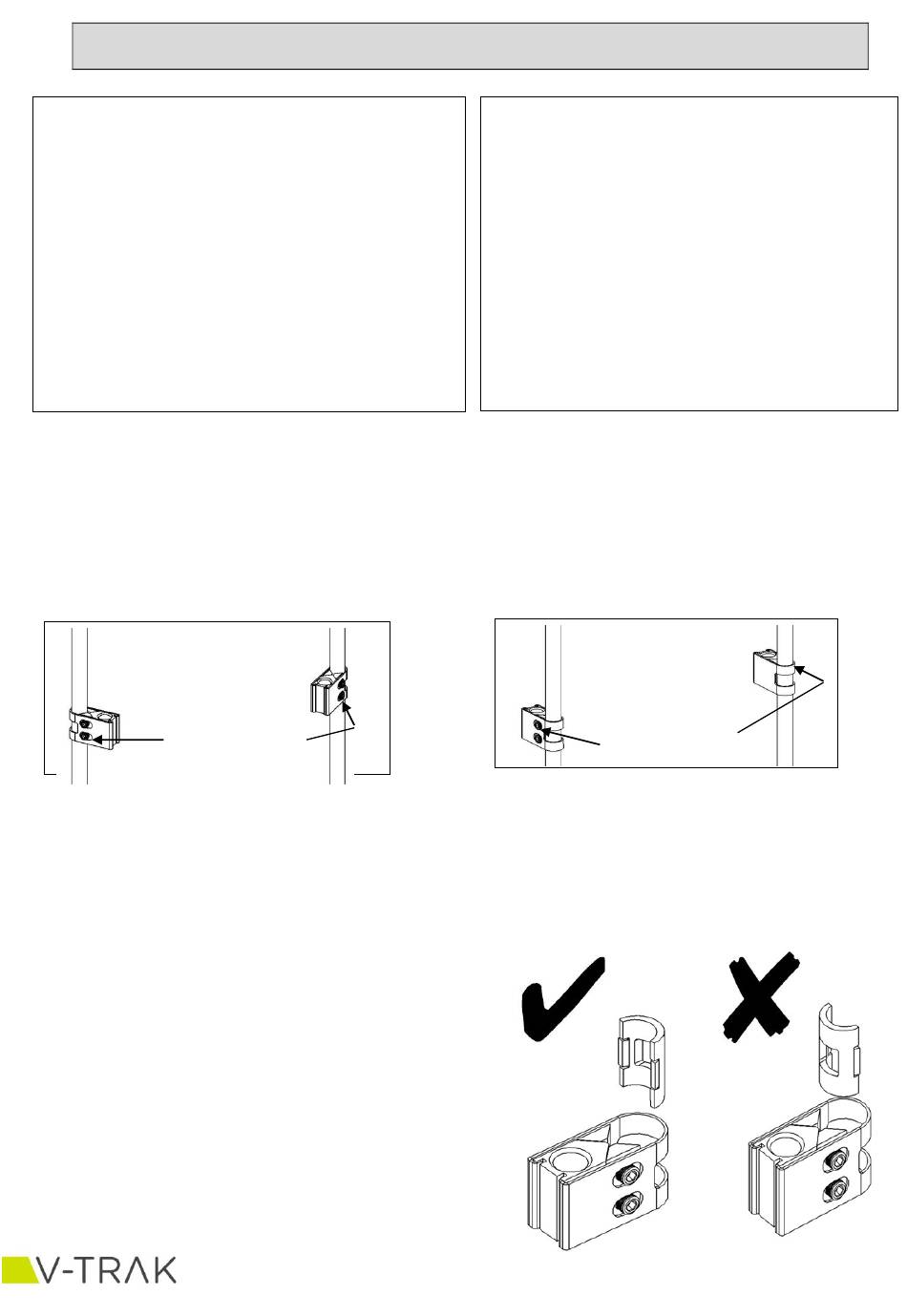

Figuur 5
Let op: Klemblokken worden meestal achter de rugbuizen gemonteerd (figuur 5) maar kunnen ook voor
op de rugbuizen worden geplaatst (figuur 6). Houd er rekening mee dat de bouten altijd bereikbaar
blijven voor verdere afstelling en het vastzetten van het klemblok.
Plaats het vulschaaltje, indien nodig, aan de
binnenzijde tegen de buitenwand van het
klemblok. Het vulschaaltje mag niet tegen de
wigjes geplaats worden.
Inhoud: MB-R-US – voor de USA
2 x klembeugel voor 25mm (1") diameter
rugbuizen
2 x pin blok
2 x normale wig
2 x wig met tapdraad
4 x bout
2 x dik vulschaaltje – te gebruiken met 25mm (1")
Klembeugel voor 3/4" (19/20mm) diameter
rugbuizen
2 x dun vulschaaltje – te gebruiken met 25mm (1")
Klembeugel voor 7/8" (22mm) diameter
rugbuizen
Figuur 6
Figuur 7
8
V-TRAK – Gebruikshandleiding V 1.5.5
Bouten bereikbaar
