Stap 3: Power optimizers in strings aansluiten
Sluit de negatieve uitgangsconnector van het PV paneel aan op de negatieve ingangsconnector van de
l
power optimizer.
LET OP!
De afbeeldingen zijn uitsluitend bedoeld ter illustratie. Raadpleeg de sticker op het product om de
positieve en negatieve in- en uitgangsconnectoren te vinden.
Stap 3: Power optimizers in strings aansluiten
U kunt parallelle strings van ongelijke lengtes maken wat betekent dat niet elke string uit evenveel power
optimizers hoeft te bestaan. De minimale en maximale stringlengte staan vermeld in de datasheets van de
optimizers. Raadpleeg de SolarEdge Site Designer om stringlengtes te controleren.
LET OP!
De totale kabellengte van de string (zonder de kabels van de power optimizers) mag niet langer zijn
dan 300 meter vanaf de DC+ naar de DC- van de omvormer.
Gebruik kabels van minimaal 4 mm².
1. Sluit de negatieve uitgangsconnector van de eerste power optimizer in de string aan op de positieve
uitgangsconnector van de tweede power optimizer in de string.
2. Sluit de rest van de power optimizers in de string op dezelfde manier aan.
12
SolarEdge HD-Wave Omvormer Installatiehandleiding MAN-01-00339-1.0

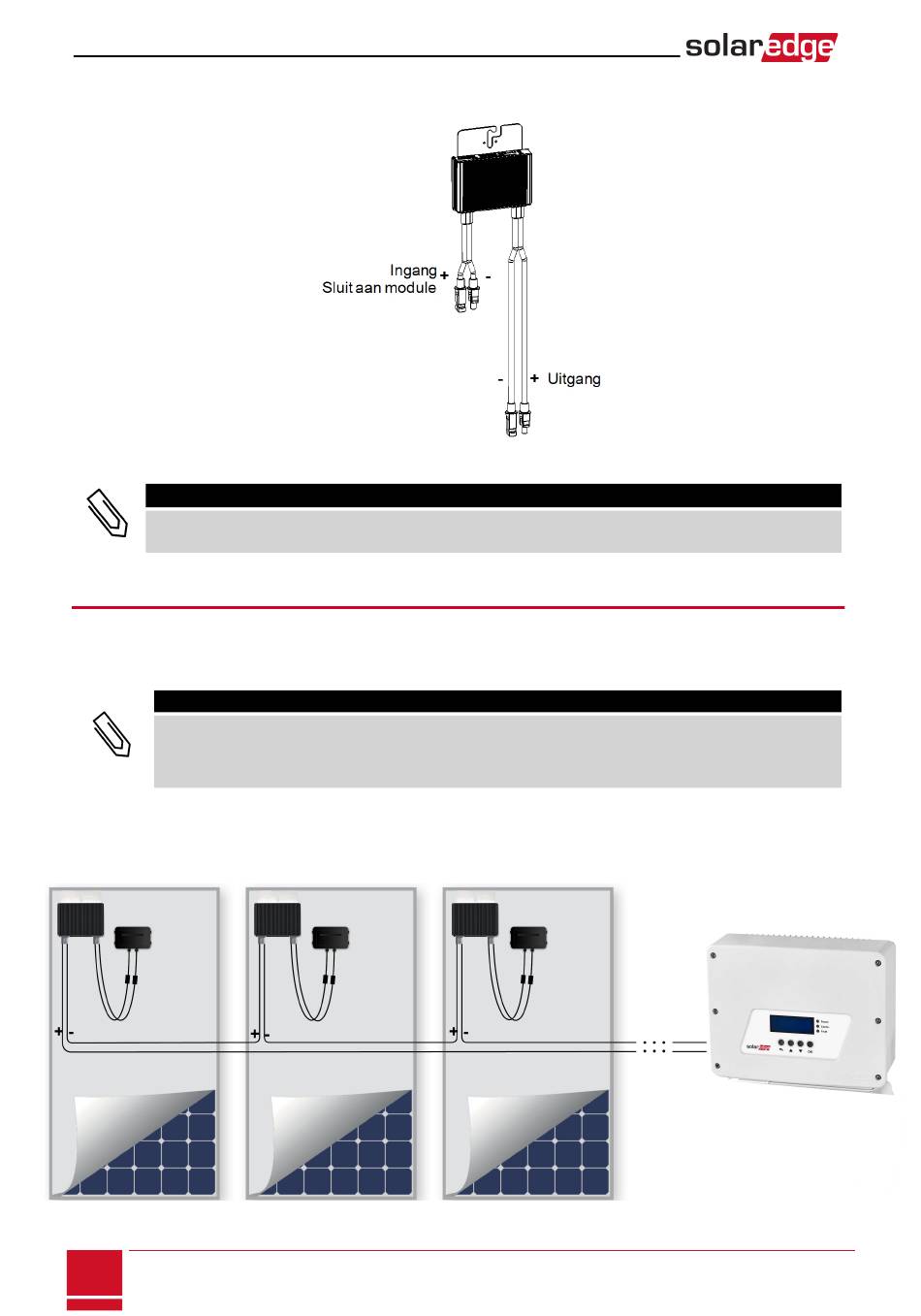

Afbeelding 1: Connectoren van de power optimizer
Afbeelding 2: In serie geschakelde power optimizers
