Hoofdstuk 6: De gebruikersinterface
Hoofdstuk 6: De gebruikersinterface
LCD-knoppen
Gebruik de vier knoppen onder het LCD-scherm om de LCD-menu's te bedienen en de omvormer te
configureren. Wanneer u de knop indrukt, hoort u een piepgeluid ter bevestiging van uw actie.
Gebruik de vier knoppen om door de menu's op het LCD-scherm te navigeren:
Esc: Deze knop dient om de cursor (>) naar het begin van de getoonde parameter te verplaatsen, om
l
naar het vorige menu te gaan en om een wijziging te annuleren (knop lang ingedrukt houden tot
Aborted (= Afgebroken) op het scherm verschijnt).
Up (Omhoog) en Down (Omlaag): Deze knoppen dienen om de cursor naar een ander menu-item te
l
verplaatsen, om langs de tekens van een getoonde parameter te bewegen en om te schakelen tussen
mogelijke tekens wanneer een waarde ingesteld moet worden.
OK (Enter): Deze knop dient om menu-items te selecteren en om een wijziging te accepteren (knop
l
lang ingedrukt houden tot Applied (= Gewijzigd) op het scherm verschijnt).
Gebruik de drie rechter knoppen (Omhoog, Omlaag en OK) om stapsgewijs door de configuratiemodus
te navigeren.
Het LCD-scherm toont statusinformatie over het systeem en verschillende menu's met
configuratieopties. Gebruik het LCD-scherm en de knoppen tijdens de volgende processen:
Operationele modus: Via het LCD-scherm kan men de correcte werking van het systeem controleren.
l
Raadpleeg Statusschermen: bedrijfsmodus 14 voor een beschrijving van deze optie. Gebruik de omhoog
en omlaag knoppen om door de informatieschermen te navigeren.
Configuratiemodus: Tijdens de installatie kan de monteur fundamentele configuratiestappen
l
doorlopen zoals beschreven in De omvormer configureren: configuratiemodus 14.
Foutmeldingen: Wanneer er een probleem optreedt, verschijnt een foutmelding op het LCD-scherm.
l
Raadpleeg Fouten en problemen oplossen 26 en De omvormer configureren: configuratiemodus 14.
28
SolarEdge HD-Wave Omvormer Installatiehandleiding MAN-01-00339-1.0

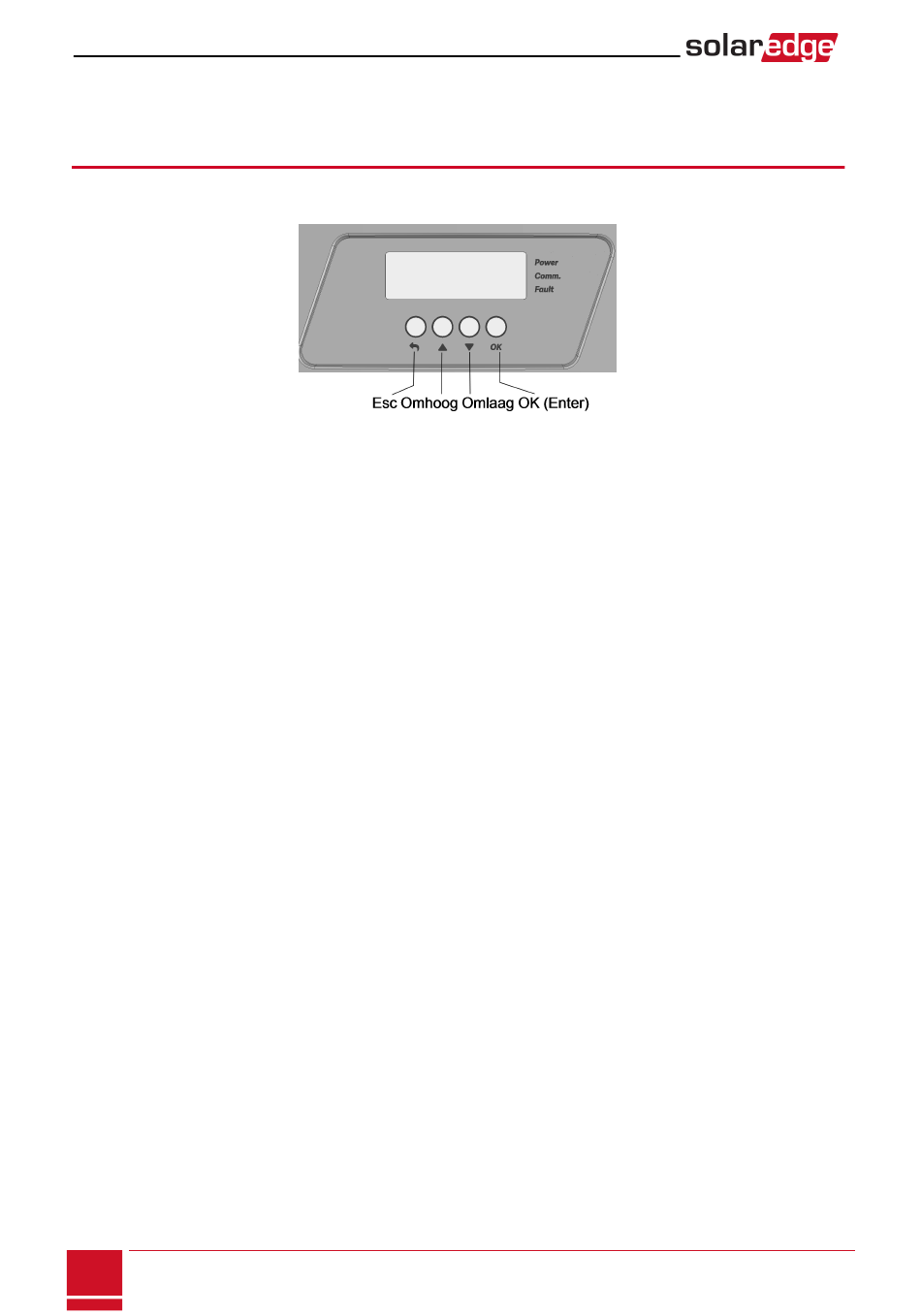

Afbeelding 11: Knoppen van het LCD-scherm
