Installatie
Elektrische apparaten mogen alleen door een elektromonteur
worden gemonteerd en aangesloten.
Let op
Inbouw en montage van elektrische apparaten mogen uitsluitend wor-
den uitgevoerd door een elektrotechnicus.
Aansluitfouten kunnen leiden tot beschadiging van het regelapparaat!
Wij aanvaarden geen aansprakelijkheid voor schade veroorzaakt door
verkeerd aansluiting en/of ondeskundig gebruik!
Installatie- en veiligheidsaanwijzingen
• Schakel voorafgaand aan werkzaamheden aan de kamerthermostaat
het apparaat spanningsloos en borg het tegen opnieuw inschakelen!
• Gebruik de kamerthermostaat uitsluitend met een vaste netaanslui-
ting in afgesloten, droge ruimten.
• Laat netspanningvoerende leidingen, zoals net- en relaisaansluitlei-
dingen, niet in contact komen met laagspanningvoerende leidingen,
zoals sensorleidingen (minimale afstand 4 mm bij aders met basisiso-
latie).
• Leg de vloersensor van de kamerthermostaat in een beschermende
buis. Sluit een open buis af met een stop zodat er geen tegellijn of spe-
cie in kan binnendringen en de sensor kan beschadigen.
Gebruik uitsluitend sensoren van beschermingsklasse II met een lei-
dingen van tenminste H03VV - F.
4
Selectie van de montagelocatie
De kamerthermostaat wordt geïnstalleerd in een inbouwdoos. Neem
voor een optimale werking onderstaande aanwijzingen in acht:
• Wij adviseren een optimale montagehoogte van 1,50 m.
• Stel de kamerthermostaat niet bloot aan directe zonnestraling,tocht of
anderszins voorgewarmde lucht (zoals b.v. boven elektrische kachels,
koelkasten, e.d. of binnen het afstraalbereik van radiatoren) omdat het
regelgedrag door deze warmte wordt beïnvloed.
• Monteer de kamerthermostaat niet samen met andere elektrische ap-
paraten, b.v. dimmers, omdat eventuele warmteontwikkeling de ka-
merthermostaat kan beïnvloeden.
• Voor gebruik met een externe temperatuursensor moet een loze buis
(flexibele of vaste kunststof buis) tot aan het meetpunt in b.v. de vloer
worden aangelegd. Selecteer een installatielocatie voor de externe
sensor waar zo neutraal mogelijk de kamertemperatuur kan worden
gemeten.
Montage

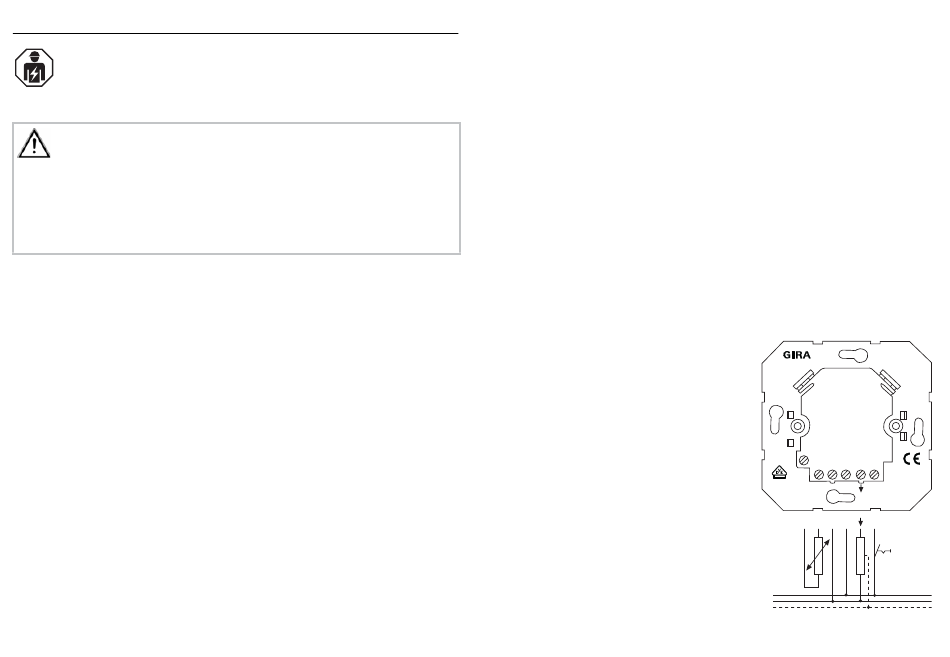

1. Sluit het inbouwbasiselement van de
kamerthermostaat aan conform het
schakelschema
(zie ook pagina 5).
2. Monteer het inbouwbasiselement in
een inbouwdoos
(aansluitklemmen onder).
3. Plaats het afdekraam en breng het
opzetstuk van de kamerthermostaat
aan.
4. Schakel de spanning in en neem de
kamerthermostaat in gebruik:
• Stel tijd en datum in (bedienings-
handleiding, pagina 7)
• Voer wijzigingen uit in het para-
metermenu (vanaf pagina 5).
Raum-
temperatur-
2370 ..
Regler mit Uhr
AC 230V
8(4)A
ext .
N
L
K
Sensor
ext .
N
L
K
Sensor
L
N
PE
