1.4 Algemene functiebeschrijving
Het meetprincipe is gebaseerd op een looptijdmeting
(ultrasoonbereik). De ultrasoon-looptijd is wegproportioneel
en wordt in een elektronisch geluid geanalyseerd. In een
doorvoermantel
is
(magnetostrictief meetelement - golfgeleider) gespannen, die
met een stroomimpuls in beweging wordt gezet. Door de
stroomimpuls ontstaat rondom de draad een radiaal
magnetisch veld.
Als
positiesensor
(permanente
contactloos te geleiden magnetisch systeem gebruikt, dat
een magnetisch lengteveld, betrokken op de draad, opwekt.
Als de beide magnetische velden, radiaal van de draad en in
de lengte van de magneet, op het meetpunt elkaar raken,
wordt een torsie-impuls geactiveerd.
Deze torsie-impuls beweegt als lichaamsgeluidsgolf met
constante ultrasoonsnelheid van het meetpunt in beide
richtingen van de draad. Via een meetwaardeopnemer in de
sensorkop wordt het ultrasoon-signaal geregistreerd en in
een elektrisch wegproportioneel uitgangssignaal omgezet.
De in beide richtingen bewegende lichaamsgeluidsgolven
worden in de dempingszones bij het begin en einde van het
meetelement afgezwakt.
Het tijdsverschil van het uitzenden van de stroomimpuls tot
het aankomen van de torsie-impuls zet de meetelektronica
om in een wegproportioneel uitgangssignaal en maakt dit als
digitaal of analoog signaal beschikbaar.

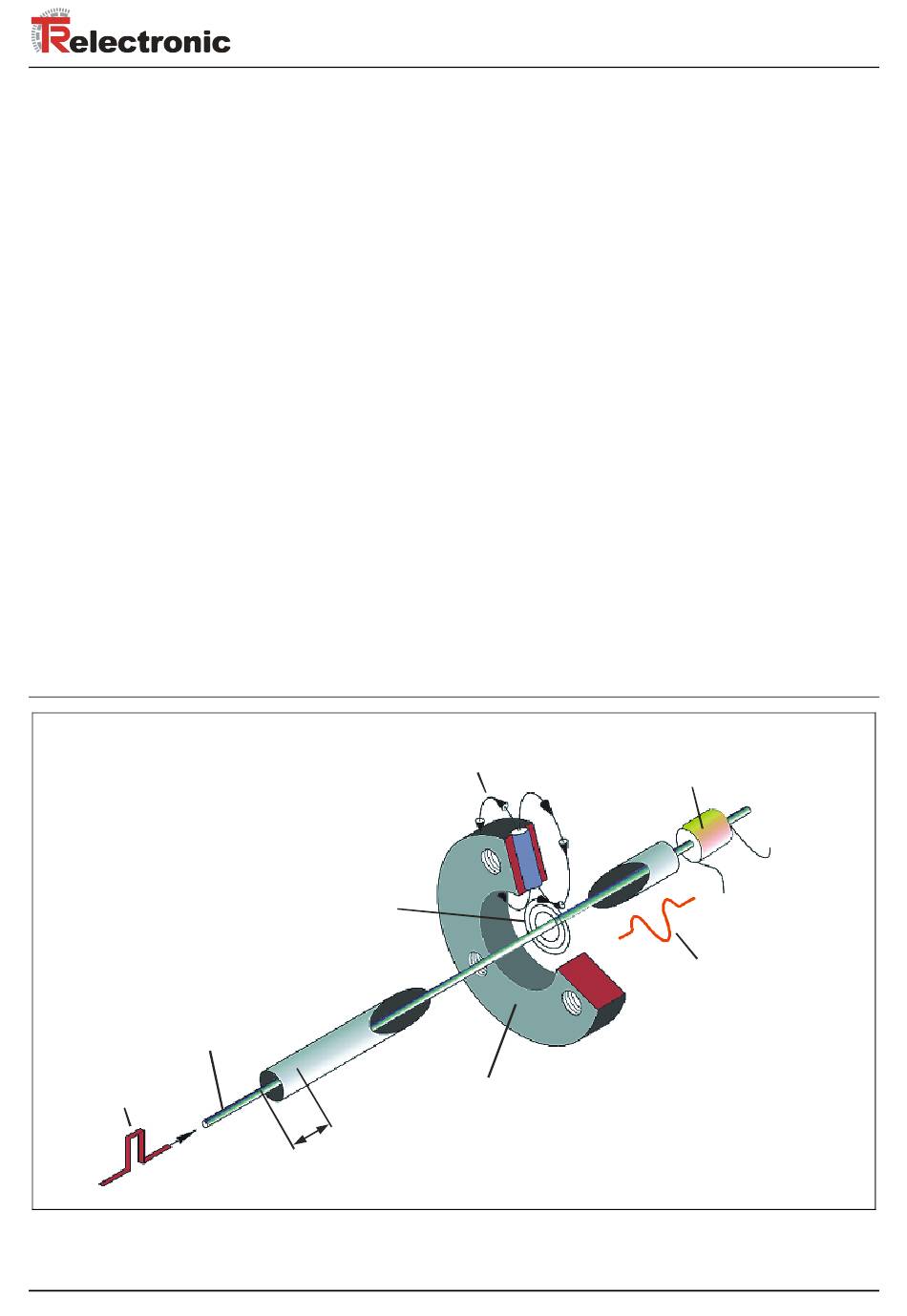

Principe
Magnetisch veld, opgewekt door
Meetdraad
Stroomimpuls
Printed in the Federal Republic of Germany
30/06/2008
een
ferromagnetische
magneet)
wordt
Resulterend magnetisch veld
op de positiesensor
een stroomimpuls
Dempingszone
TR - ELA - BA - NL - 0004 - 01
draad
een
Positiesensor (magneet)
Meetwaarde-opnemer
Ontvangstspoel
Antwoordsignaal van de
torsie-impuls
© TR-Electronic GmbH 2008, All Rights Reserved
Algemeen
Pagina 7 van 26
