Werking van de Scope-multimeter
4. Tik op de gemarkeerde schaal om deze te selecteren.
5. Tik ergens buiten het menu of selecteer Sluiten om het menuvenster te sluiten.
Triggeren
Met Triggeren stelt u de Scope-multimeter zo in dat deze begint met het weergeven van een
golfvorm op het moment dat een vooraf vastgelegde signaalconditie, of trigger, zich voordoet. Met
Triggeren krijgt u een veel stabielere golfvorm. De golfvorm is verankerd aan het triggerpunt
waardoor het beeld stabiel blijft tijdens het bijwerken. Als u met twee kanalen werkt, kunt u slechts
voor één kanaal een trigger instellen.
Het triggerpunt wordt op het scoperaster aangeduid met een plus-teken (+). Het plus-teken kan
over het scherm worden versleept om ruwweg een nieuwe triggerpositie in te stellen. Gebruik de
triggerbediening, op te roepen via het grote plus-teken (+) onder in het scherm, om de
triggerpositie nauwkeurig in te stellen. Met de profielbediening selecteert u welke flank van de
golfvorm als trigger wordt gebruikt.
z
Een trigger instellen:
1. Selecteer Profiel op de werkbalk Scope-multimeter.
Het informatievenster Profiel wordt geopend
2. Tik op het pictogram Triggeren voor het kanaal waarvoor u de trigger wilt instellen.
Met elke tik op het pictogram activeert u een andere modus voor het triggeren: stijgend,
dalend of uit.
Als u op het pictogram tikt, activeert u telkens een andere instelling.

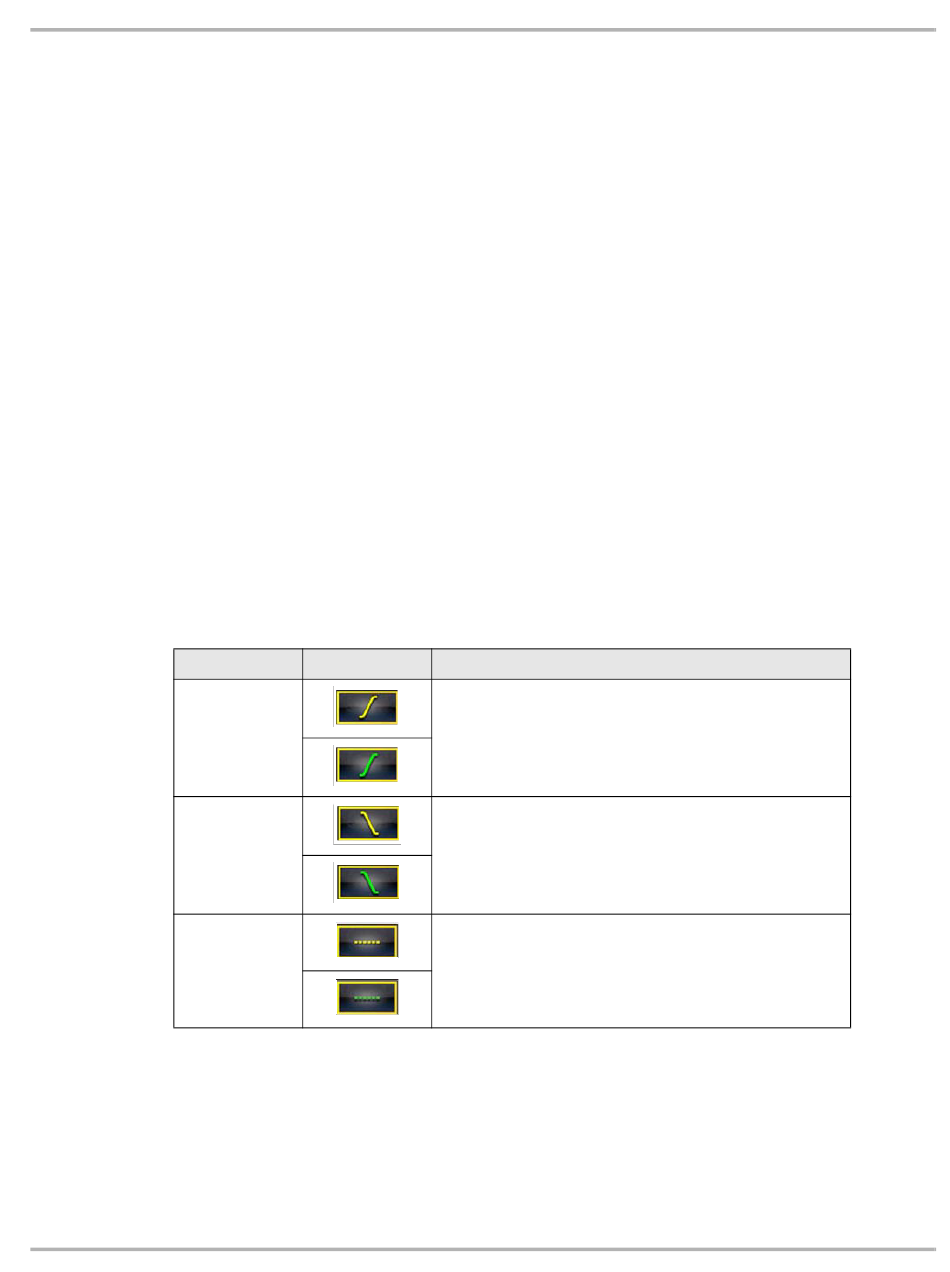

Triggeren
Stijgend.
Dalend
Uit
3. Zodra de flank is ingesteld, tikt u op het plus-teken (+) onder in het informatievenster.
De bedieningselementen voor het aanpassen van de trigger worden zichtbaar
(Afbeelding
Pictogram
De golfvorm voor het betreffende kanaal is verankerd op
het punt waarop het voltage naar de drempelwaarde
klimt. Dit punt wordt op het scherm aangeduid met een
plus-teken (+).
De golfvorm voor het betreffende kanaal is verankerd op
het punt waarop het voltage naar de drempelwaarde
zakt. Dit punt wordt op het scherm aangeduid met een
plus-teken (+).
Er is geen trigger ingesteld voor het betreffende kanaal.
9-11).
99
Beschrijving
Bediening
