18
nl | Aansluiting
Nummer Item
53
Insert in
54
Insert out
56
GERESERVEERD
57
Externe versterker in 0-100
V-aansluiting
58
Uitgangaansluitingen voor
zones 1-6
59
AM/FM-ingang
6.2
Aansluitingen voor microfoonadapter
Gebruik de microfoonadapter in combinatie met een afgeschermde Cat-5-kabel om een
PLE-1CS of PLE-1SCS oproeppost aan te sluiten op RJ45-connector (42) van ingang 1. Een
niet-afgeschermde kabel kan bromtonen oppikken en wordt niet aanbevolen.

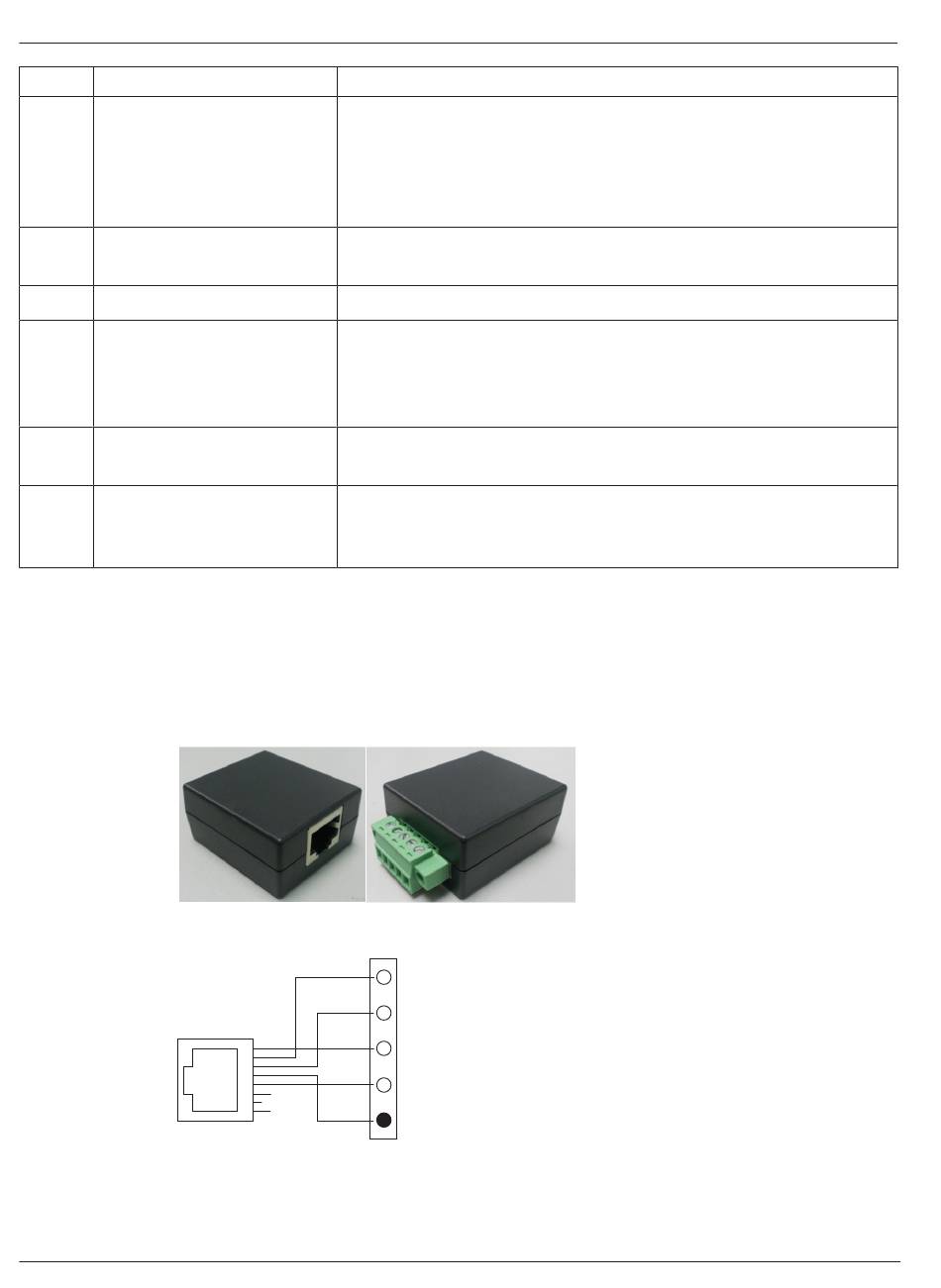

Afbeelding 6.2: Microfoonadapter
Afbeelding 6.3: Indeling van connector van microfoonadapter
2019.08 | V1.21 |
Beschrijving
Ingang van de versterkerfase. In de meeste gevallen is deze ingang
direct aangesloten op de aansluiting "Insert out" (54), maar u kunt een
equalizer of andere audioapparatuur aansluiten tussen "Insert out" en
"Insert in".
–
Ongebalanceerde RCA-ingangaansluiting van 0 dBV, 10 kOhm.
De uitgang van de interne voorversterkerfase.
–
Ongebalanceerde RCA-ingangaansluiting van 0 dBV, 600 Ohm.
Niet gebruikt.
De uitgang van de optionele externe versterker is aangesloten op deze
ingang. De externe versterker kan worden gebruikt als reserveversterker
of als tweede versterker bij gebruik van twee kanalen.
–
Maximale stroomsterkte 7 A (50 Hz tot 20 kHz).
Uitgangaansluitingen voor zones 1 t/m 6. Elke zone kan onafhankelijk
worden geselecteerd en heeft een 100 V‑0 V-aansluiting.
Ingangen voor een AM-antenne van 300 Ohm en een FM-antenne van
75 Ohm. Bij de eenheid worden een connector voor een AM-antenne en
een FM-antenne geleverd.
-
5
GND
4
+
3
1
2
3
4
GND
5
6
2
7
8
TR
CK1
CK2
