All-in-One systeem 240 W
6.4
Aansluitingen van wandpaneel
In deze sectie wordt alleen de aansluiting van het wandpaneel beschreven. Voor meer
informatie over het configureren en bedienen van het wandpaneel raadpleegt u:
–
–
3

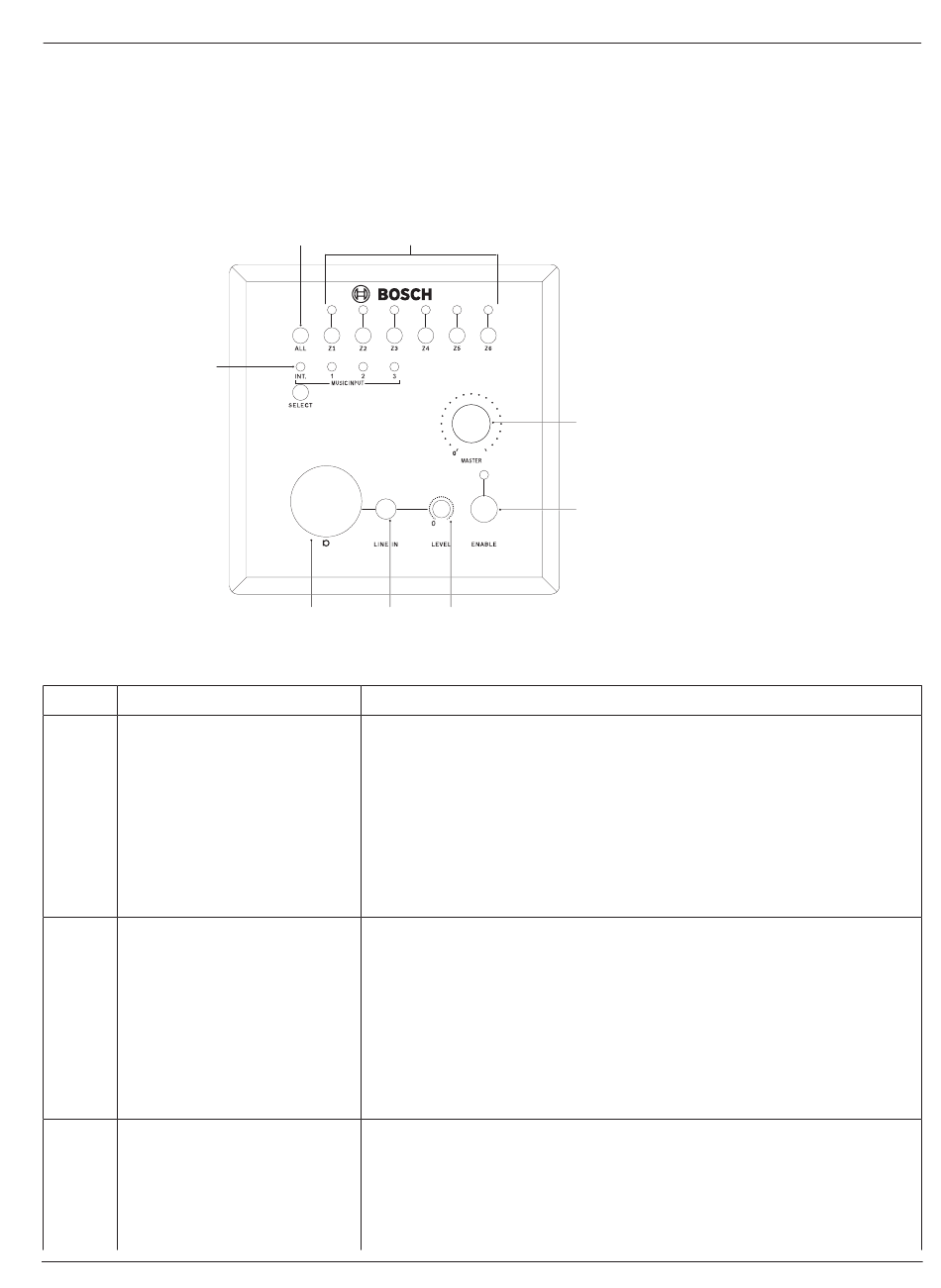

Afbeelding 6.5: Aansluitingen van wandpaneel
Nummer Item
4
Lijningang
5
Microfooningang
Niet
RJ45-aansluiting
weerge
geven in
afbeeldi
ng
Bosch Security Systems B.V.
Configuratie van wandpaneel, pagina 31
Bediening van wandpaneel , pagina 44
2
1
5
4
Beschrijving
Een lijningang, op een 3,5 mm (1/8") stereo-aansluiting, voor een lokale
muziekbron, bijvoorbeeld de hoofdtelefoonuitgang van een smartphone.
Het signaal wordt gemengd met de microfoon op de microfooningang
(5) van het wandpaneel en elk microfoon-/lijnsignaal op de ingangen 1-6
van de All-in-One eenheid. De prioriteit van de signalen is hetzelfde als
bij de muziekingangen van de All-in-One eenheid. De gevoeligheid is
200 mV ongebalanceerd, stereo geconverteerd naar mono, met een
ingangsimpedantie van 10 kOhm.
Een microfooningang, op een female XLR-aansluiting, voor een lokale
microfoon. Het signaal wordt gemengd met de lijningang (4) van het
wandpaneel en elk microfoon-/lijnsignaal op de ingangen 1-6 van de All-
in-One eenheid. De prioriteit van de signalen is hetzelfde als bij de
muziekingangen van de All-in-One eenheid. De gevoeligheid is 2 mV
gebalanceerd, met een ingangsimpedantie van 600 Ohm. Er is een
fantoomvoeding die kan worden geconfigureerd met een interne
jumper.
Het wandpaneel is op de All-in-One eenheid aangesloten met een Cat‑5-
kabel met RJ45-connectoren. De kabel is bestemd voor RS485-
datacommunicatie en levert ook voeding voor het wandpaneel. De RJ45-
aansluiting bevindt zich in het wandpaneel. Om toegang te krijgen tot
de aansluiting, verwijdert u het bedieningspaneel aan de voorzijde.
7
8
6
Bedieningshandleiding
Aansluiting | nl
21
2019.08 | V1.21 |
