All-in-One systeem 240 W
6.3
Aansluitingen van oproeppost
In de volgende afbeelding worden alle onderdelen van de oproeppost weergegeven. In deze
sectie worden alleen de onderdelen beschreven voor het aansluiten van de oproeppost. Voor
meer informatie over het configureren en bedienen van de oproeppost raadpleegt u
–
–
–
2
3
5

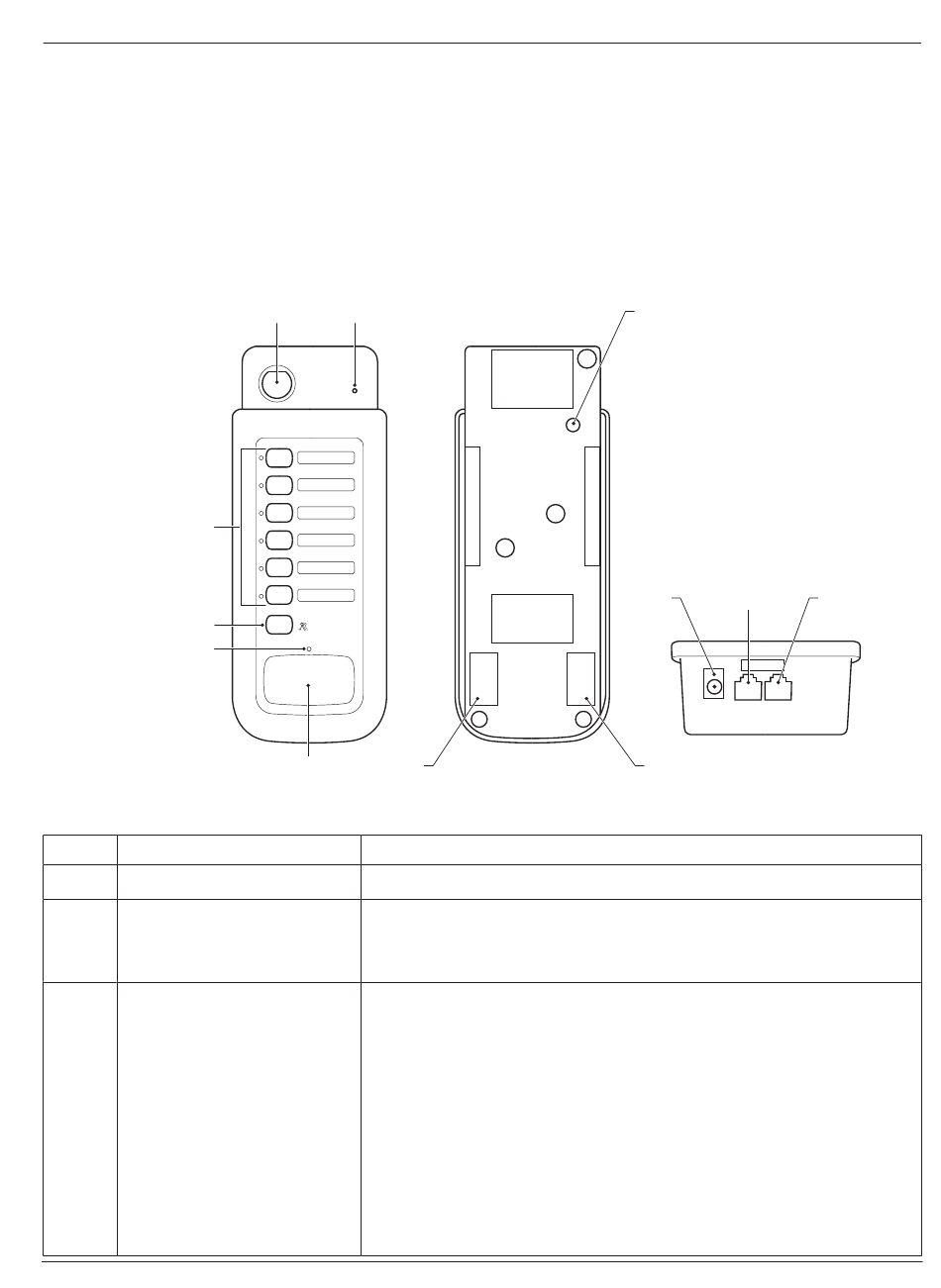

Afbeelding 6.4: Aansluitingen van PLN‑6CS oproeppost
Nummer Item
6
Gereserveerd
9
RJ45-connector
(ingang)
10
RJ45-connector
(voor doorlussen)
Bosch Security Systems B.V.
Hardwareconfiguratie van oproeppost, pagina 26
Softwareconfiguratie van oproeppost, pagina 27
Bediening van oproeppost, pagina 42
1
7
4
6
Beschrijving
Niet gebruikt.
Gebruik een afgeschermde of een niet-afgeschermde standaard Cat-5-
kabel om de oproeppost aan te sluiten op de All-in-One eenheid of op
de vorige oproeppost die in trapsgewijze opstelling is aangesloten.
Gebruik een afgeschermde of een niet-afgeschermde standaard Cat-5-
kabel om de oproeppost aan te sluiten op de volgende oproeppost die
in trapsgewijze opstelling is aangesloten. De RJ45-connectoren (9) en
(10) zijn parallel geschakeld en hun functies zijn uitwisselbaar.
Plaats een eindstekker in de vrije RJ45-aansluiting van de laatste
oproeppost in de keten voor het beste resultaat met lange kabels. Bij
elke oproeppost wordt een kleine eindstekker geleverd die eruit ziet als
een gewone RJ45-connector.
Wanneer oproepposten in trapsgewijze opstelling zijn aangesloten,
worden niet alle aansluitingen gebruikt, omdat alleen de laatste
oproeppost wordt afgesloten met een eindstekker.
Bedieningshandleiding
Aansluiting | nl
8
11
9
12
19
10
2019.08 | V1.21 |
