Stappen

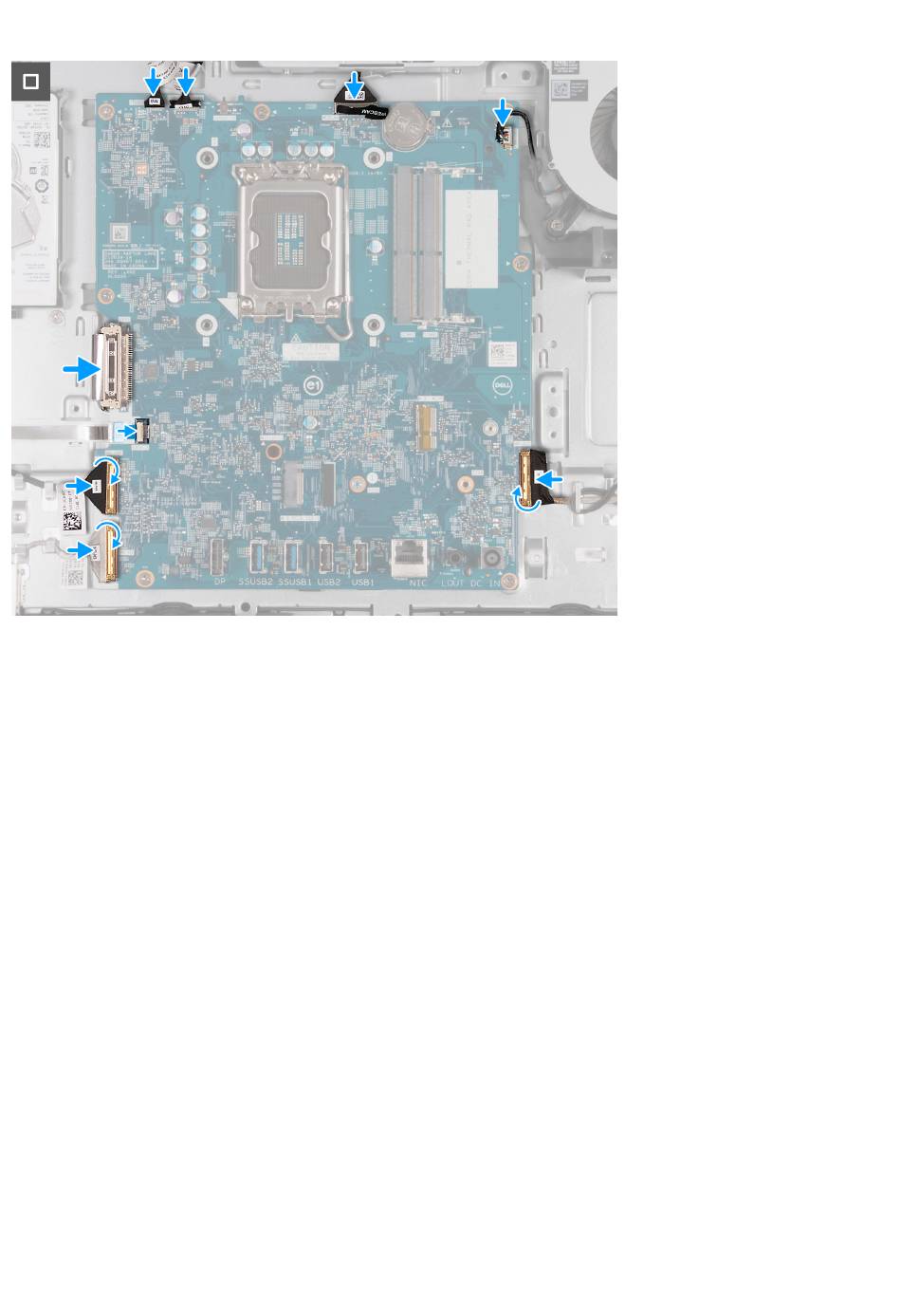

1. Plaats de systeemkaart voorzichtig in de basis van de beeldschermeenheid.
2. Lijn de schroefgaten in de systeemkaart uit met de schroefgaten in de onderzijde van de basis van de beeldschermeenheid.
3. Plaats de zeven schroeven (M3x5) terug waarmee de systeemkaart is bevestigd aan de basis van de beeldschermeenheid.
4. Plaats de schroef (M3x12) terug waarmee de systeemkaart is bevestigd aan de basis van de beeldschermeenheid.
5. Sluit de touchscreenkabel (TOUCH) aan op de systeemkaart.
6. Sluit de kabel van de achtergrondverlichting (LCB BACKLIGHT) aan op de systeemkaart.
7. Sluit de camerakabel (WEBCAM) aan op de systeemkaart.
8. Sluit de ventilatorkabel (FAN CPU) aan op de systeemkaart.
9. Sluit de audiokabel (MB-AUDIO) aan op de systeemkaart en sluit de vergrendeling.
10. Sluit de hogesnelheidskabel (MB-HS) aan op de systeemkaart en sluit de vergrendeling.
11. Sluit de voedingskabel (MB-PWR) aan op de systeemkaart en sluit de vergrendeling.
12. Sluit de beeldschermkabel (CVDS) aan op de systeemkaart.
13. Sluit de kabel van de harde schijf (SATA 1) aan op de systeemkaart en sluit de vergrendeling.
Vervolgstappen
1. Plaats de processor.
2. Installeer de koelplaat.
3. Plaats de
draadloze
kaart.
4. Installeer de
M.2 2230 SSD
of
M.2 2230
SSD, welke van toepassing is.
5. Plaats de I/O-beugel.
6. Plaats de onderplaat.
7. Installeer de I/O-afdekplaat.
8. Plaats het systeemkaartschild.
9. Installeer het geheugen.
10. Installeer het achterpaneel.
