Ventilator
De ventilator verwijderen
Vereisten
1. Volg de procedure in
Voordat u in de computer gaat
werken.
2. Verwijder de standaard.
3. Verwijder het achterpaneel.
4. Verwijder de
afdekplaat van de systeemkaart.
Over deze taak

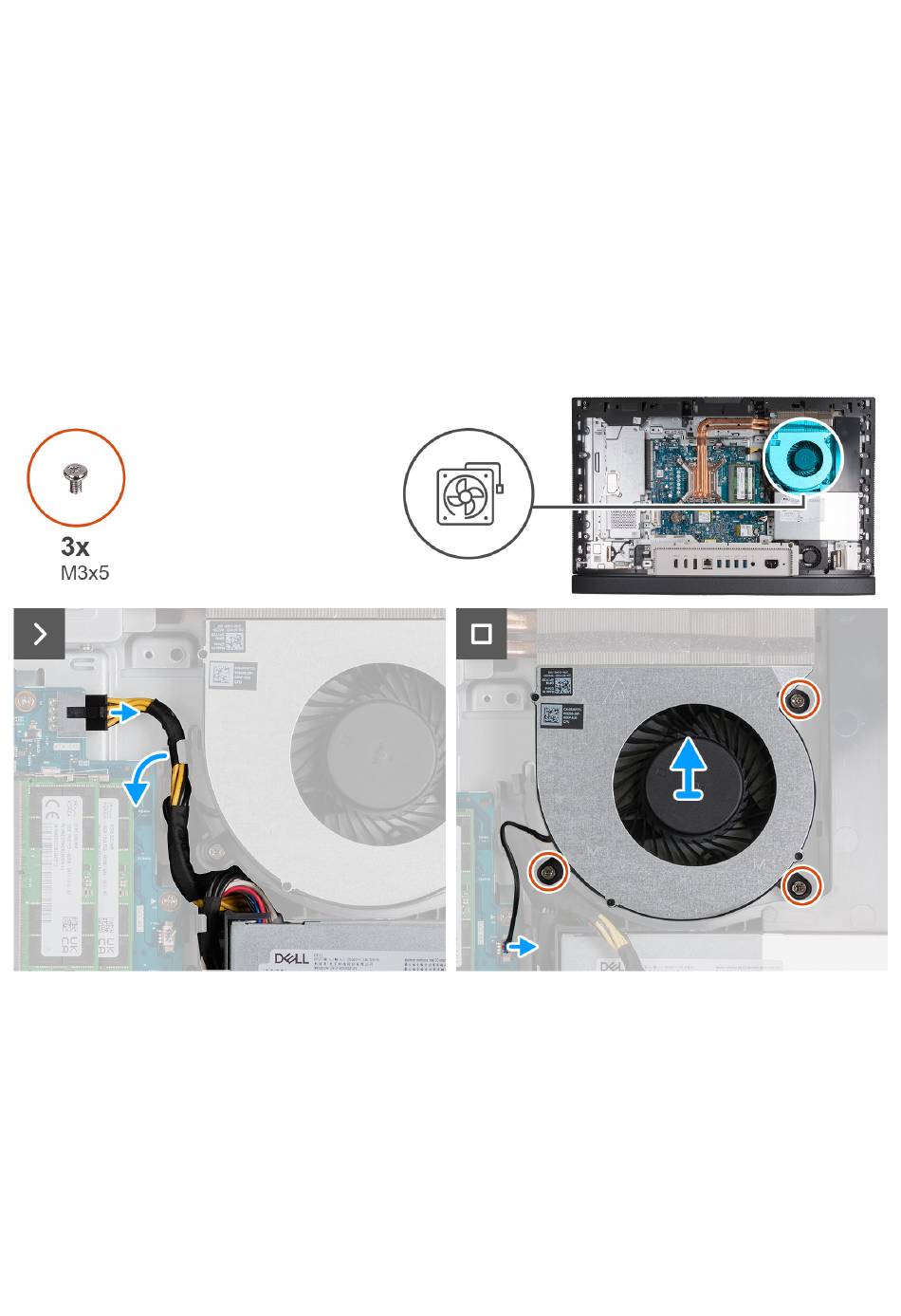

De volgende afbeelding(en) geeft/geven de locatie van de ventilator aan en biedt/bieden een visuele weergave van de
verwijderingsprocedure.
Stappen
1. Verwijder de twee schroeven (M3x5) waarmee de ventilator aan de basis van de beeldschermeenheid wordt bevestigd.
2. Druk de borgklemmen in en koppel de voedingskabel van de processor (ATX CPU) los van de systeemkaart.
3. Verwijder de voedingskabel van de processor (ATX CPU) uit de geleider op het chassis.
4. Til de voedingskabel van de processor (ATX CPU) van de systeemkaart om toegang te krijgen tot de ventilatorkabel (VENTILATOR-
CPU).
5. Koppel de ventilatorkabel (FAN CPU) los van de systeemkaart.
6. Til de ventilator weg van de basis van de beeldschermeenheid.
Verwijderings- en installatieprocedures voor krachtige processors
73
