99007 Montage instructie Pedalen
Als aanvulling op de meegeleverde handleiding wordt u
verzocht deze extra instuctie aandachtig te lezen zodat de
montage van de pedalen, het vastzetten van het stuur en
het zadel zonder problemen verloopt.

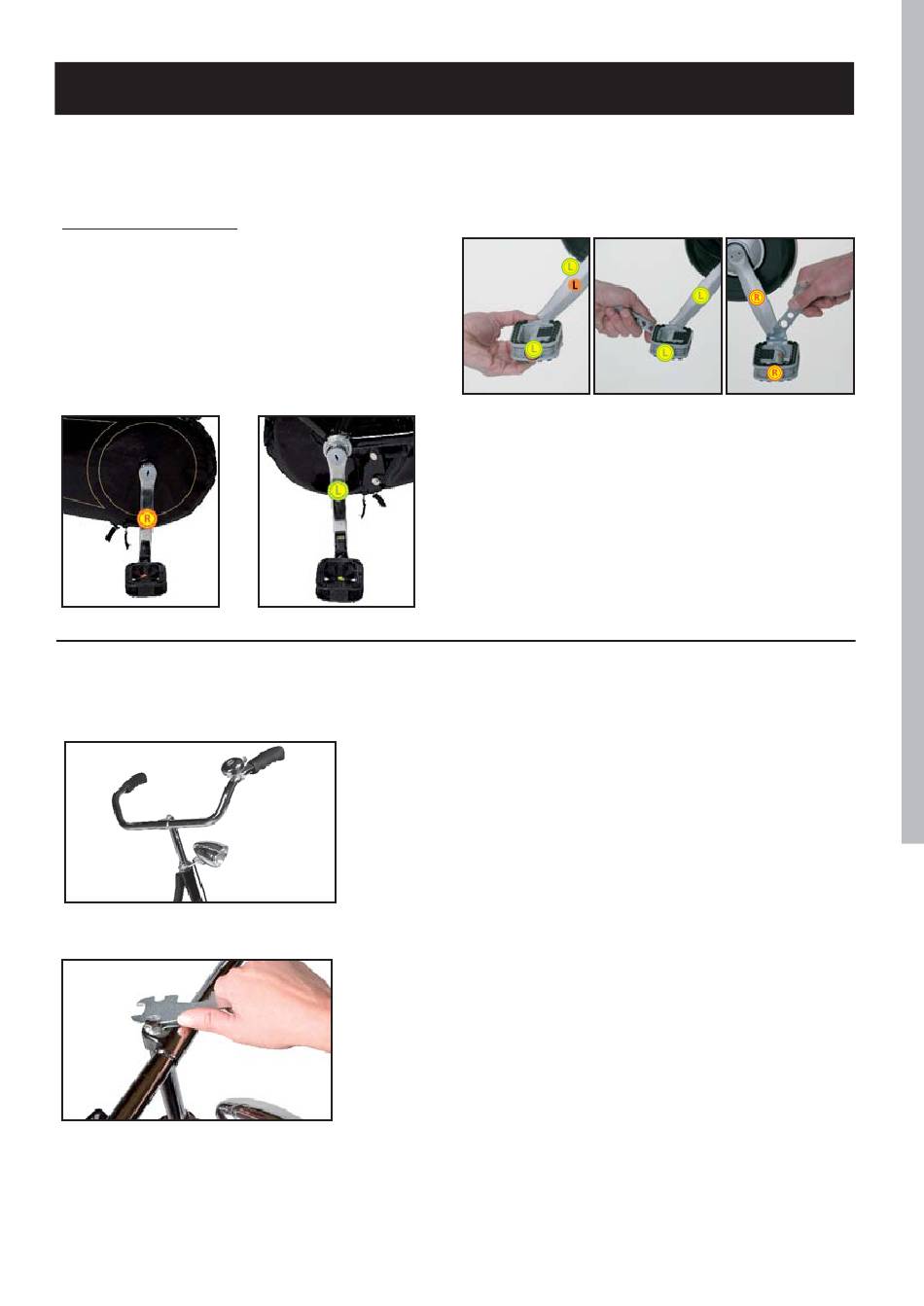

Monteren van de pedalen
Iedere fi ets heeft twee pedalen, een linker en een rechter.
Beide pedalen kunnen met het meegeleverde gereedschap
worden vastgezet.
1. Zoek het juiste pedaal bij de juiste crank.
Het pedaal met de letter "L" hoort bij de crank "L", het pedaal
met de letter "R" hoort bij de crank "R". Ofwel groen (L) bij
groen (L) en oranje (R) bij oranje (R). Rechts is de zijde waar
ook het tandwiel zit. (zie afbeelding)
Rechts bij rechts
Het vastzetten van het stuur
De fi ets is afgeleverd met het stuur in dwarsrichting en dient
in de juiste positie gezet te worden.
1. Draai de stuurpen bout linksom los met ring of
steeksleutel 12, of gebruik de bijgeleverde multitool.
2. Zet het stuur met de hand recht (de normale stand) en stel
de gewenste hoogte van het stuur in. De maximum hoogte
wordt aangegeven door de streepjes op de stuurpen. Draai
vervolgens de stuurpenbout weer vast.
18 Uw fiets
Links bij links
2. Schroef met de hand het linker pedaal een paar slagen
vast, zie afbeelding. De draairichting is linksom, tegen de
wijzers van de klok in. Draai vervolgens het pedaal vast met
het meegeleverde gereedschap,
zie afbeelding. TIP: Draai de trappers richting het stuur!
Met de hand, linksom
dan met de sleutel
3. Herhaal dit voor het rechterpedaal, voor dit pedaal is de
draairichting rechtsom, met de wijzers van de klok mee, zie
derde afbeelding.
Let op: Bij het vastdraaien van de pedalen altijd
vastzetten in de rijwielrichting. Bij het losdraaien tegen de
rijwielrichting in. Controleer regelmatig of de pedalen stevig
vastzitten.
Het vastzetten van het zadel
Steek de zadelpen in de zitbuis (minimaal 7 cm). Zet
de zadelpenbout goed vast met een 13 mm sleutel. De
maximale hoogte van het zadel wordt aangegeven door een
markering op de zadelpen. Indien uw fi ets is uitgerust met
een snelspanbout dient u deze stevig aan te drukken in de
richting van het frame.
Algemene tip: Onderhoud de fi ets regelmatig, dit verlengt
de levensduur.
Voor het onderhoud van de fi ets en de instructies
aangaande de overige onderdelen verwijzen wij u naar
het bij uw fi ets geleverde handboek.
Tot slot wensen wij u veel rijplezier met uw aankoop
rechter pedaal rechtsom
