Op dit punt kunt u eenvoudig de gegevens invoeren
STOP
die u heeft gemeten met de R.A.B.O.S. calculator, of
gevonden heeft op de Infinity website www.infinity-
systems.com. Nadat de data zijn ingevoerd geeft het R.A.B.O.S.
voorbeeld (wizzard) de juiste positie aan voor alle drie
R.A.B.O.S. regelaars: 9, A en B. Ga nu naar pagina 14 en
stel de regelaars in als beschreven en rond de R.A.B.O.S.
instellingen af. Wanneer u de R.A.B.O.S. instellingen zelf wilt
berekenen volg dan de aanwijzingen vanaf dit punt verder op.
De functie van een Parametrische Equalizer
Het R.A..B.O.S. systeem maakt gebruik van één-band parametri-
sche equalization voor het corrigeren van de karakteristiek.
Parametrische equalizers zijn de veelzijdigste filters die er zijn.
Het effect dat een equalizer op het signaal heeft, wordt bepaald
door drie factoren:
Frequentie: de equalizer heeft een maximaal effect op één fre-
quentie, meestal aangeduid als 'centrumfrequentie'.
Niveau: geeft aan hoeveel dB's de equalizer op de aangegeven
frequentie ophaalt of verzwakt.
Bandbreedte: geeft aan over welk gebied rond de centrumfre-
quentie de equalizer effect heeft. Bij de Cascade Model Twelve
subwoofer is dit afgekort tot 'Width' (breedte).
Alleen parametrische equalizers bieden onafhankelijke correc-
tie van deze drie parameters.
Verderop worden deze factoren nog nader toegelicht.
Voltooien van de Meetgrafiek
Onderaan de meetgrafiek ziet u drie vakken waarin u de equali-
zerinstellingen noteert die nodig zijn voor het optimaliseren
van het systeem.
Deze aanwijzingen zijn gebaseerd op het voorbeeld in afbeel-
ding 11. Gebruik dit voorbeeld om vertrouwd te raken met het
proces. De werkwijze voor andere testresultaten wordt later
behandeld. Nadat u de drie vakken heeft ingevuld bent u gereed
om de instellingen te maken en de R.A.B.O.S.-procedure te vol-
tooien.
Frequentie
De frequentie van de R.A.B.O.S.-equalizer kan worden ingesteld
op elk van de 19 frequenties tussen 20 en 80 Hz. Daarmee
wordt bepaald op welke frequentie een correctie wordt toege-
past.
CASCADE MODEL TWELVE
9
(Band-)breedte
De bandbreedte van de R.A.B.O.S.-equalizer kan in 21 stappen
worden ingesteld tussen 5 en 50% van een octaaf. Deze instel-
ling bepaalt welk deel van het signaal van de Cascade Model
Twelve wordt gecorrigeerd.

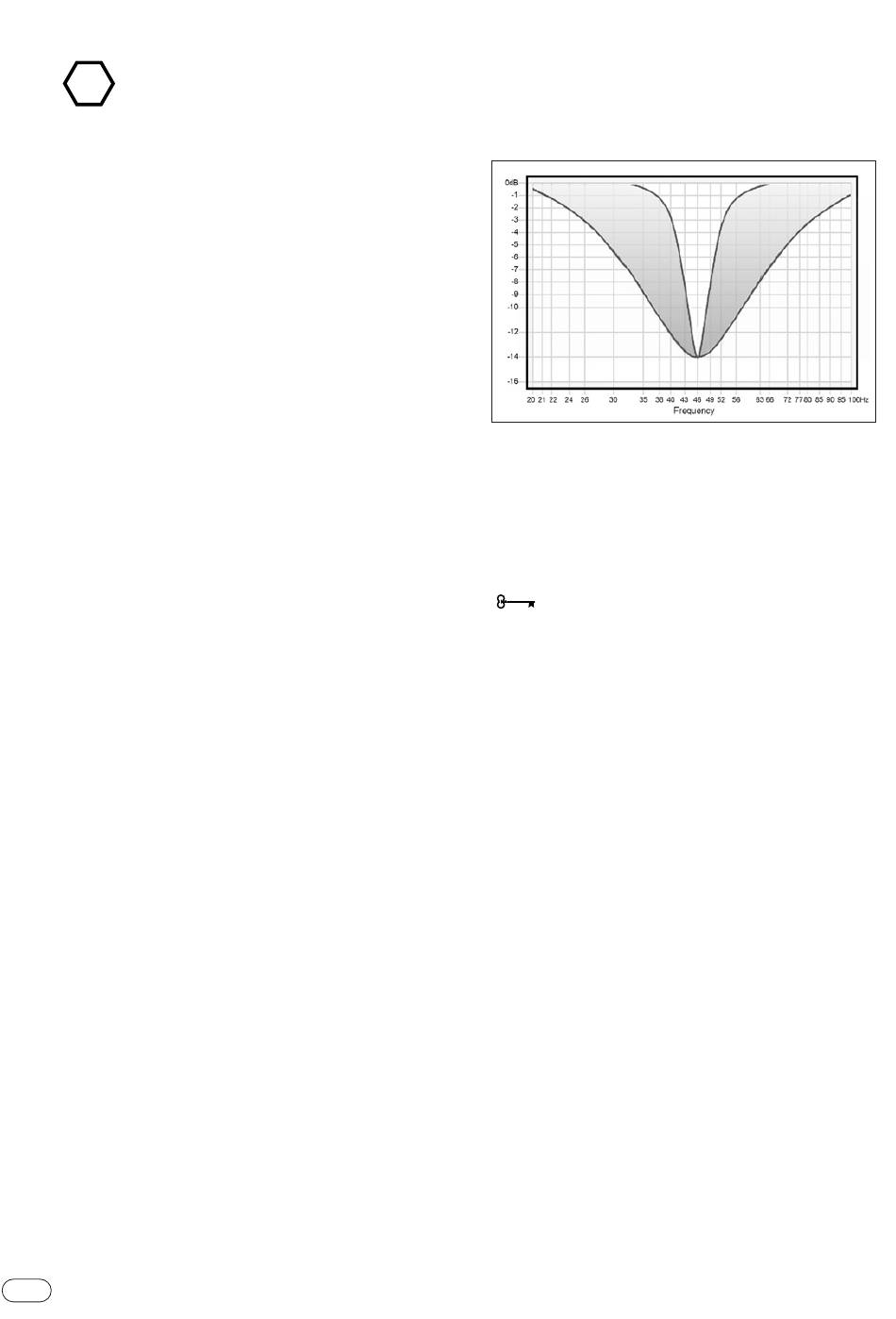

Afbeelding 11. Effect instelbare bandbreedte
De breedte van de correctie wordt uitgedrukt in een percentage
van een octaaf.Voorbeeld: een breedte-instelling van 25%
betekent dat de equalizer effect heeft over een frequentie-
gebied van 1/4 octaaf: 1/8 octaaf boven en 1/8 octaaf beneden
de ingestelde centrumfrequentie.
Een octaaf is een logaritmische eenheid.Vanuit elk
punt op het totale spectrum is een octaaf hoger altijd de dub-
bele en een octaaf lager altijd de halve frequentie. Eén octaaf
boven 100 Hz is dus 200 Hz en een octaaf lager is 50 Hz.
In de volgende paragraaf bespreken we het gebruik van de
breedte-instelling.
