UBWOOFER

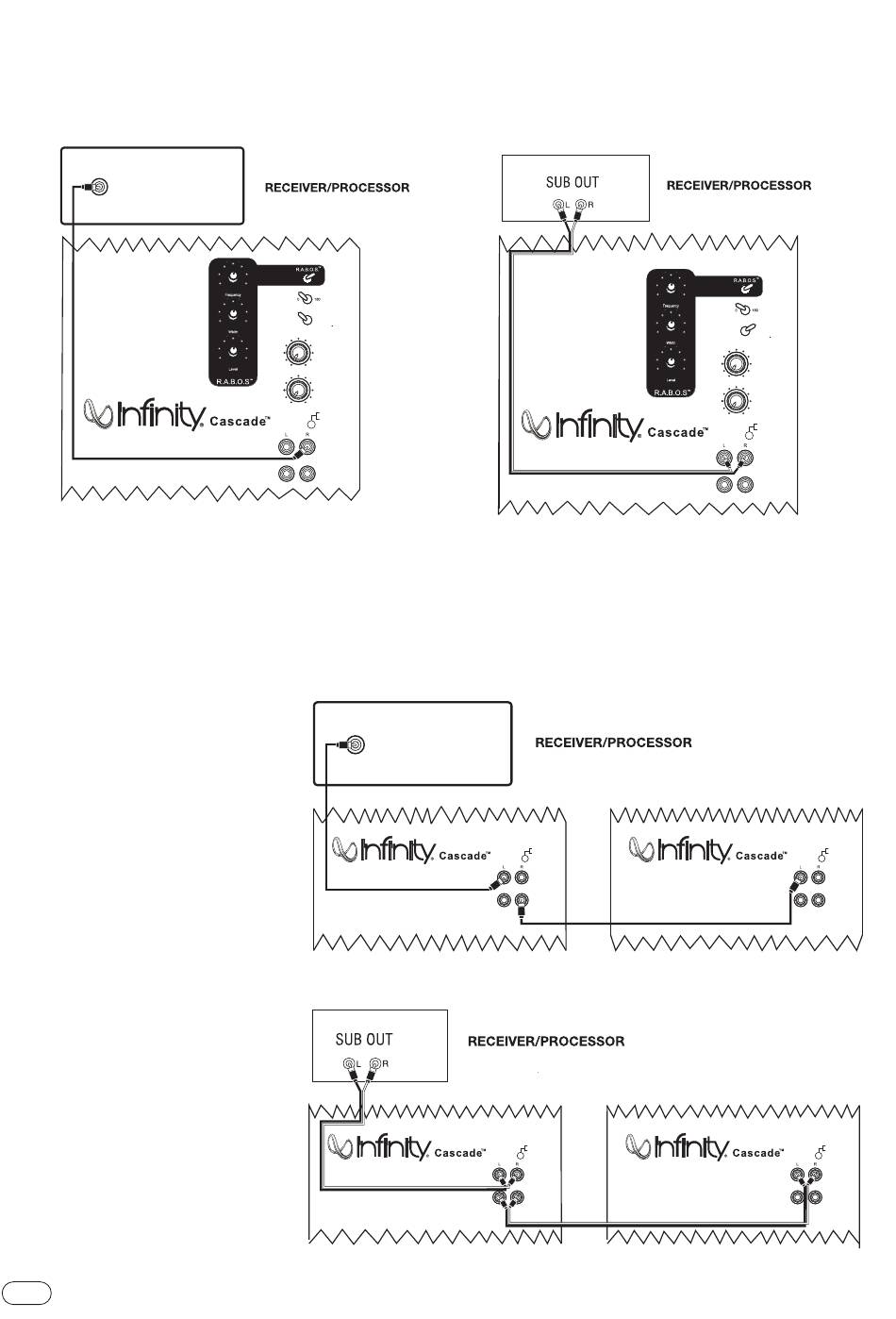

ANSLUITINGEN
Bij gebruik van een Dolby* Digital of DTS
ver/processor met een laagfrequent-effect (LFE)
uitgang:
SUBWOOFER OR
LFE OUTPUT
Model Twelve/230
• Zet Normaal/LFE op LFE.
OPMERKING: in dat geval heeft u geen Y-adapter nodig.Verbind
de LFE uitgang van de receiver/processor met de linker of
rechter ingang van de subwoofer.
De Cascade Model Twelve bezit tevens
een stel lijnuitgangen waarmee een
Model Twelve subwoofer naar meerdere
Model Twelve subwoofers kunnen worden
doorgelust. Sluit de eerste subwoofer
aan als hierboven aangegeven en leg
een kabel van de lijnuitgang(en) naar de
lijningang(en) van de volgende
subwoofer.
OPMERKING: Deze lijningang bevindt zich
vóór de R.A.B.O.S. schakeling. De
R.A.B.O.S. instellingen van elke
subwoofer dienen bij de R.A.B.O.S. opzet
afzonderlijk ingesteld te worden.
CASCADE MODEL TWELVE
3
®
recei-
On
Off
Phase
LFE
Normal
Level
Min
Max
Crossover
[Hz]
50
150
Green:On
Red:Standby
LFE
Line In
Input
Line Out
SUBWOOFER OR
LFE OUTPUT
Model Twelve/230
Model Twelve/230
Wanneer de receiver/processor subwooferuit-
gangen heeft voor links en rechts:
Model Twelve/230
• Zet Normaal/LFE op Normal.
OPMERKING: sommige receivers hebben één enkele subwoofer-
uitgang (niet te verwarren met een enkele LFE uitgang als links
hiervan beschreven).
In dat geval raden wij u aan een Y-adapter (niet meegeleverd)
te gebruiken voor optimale prestaties.
Green: On
Red: Standby
LFE
Line In
Input
Line Out
OF
OR
Green: On
Red: Standby
LFE
Line In
Input
Line Out
On
Of f
Phase
LFE
Normal
Level
Min
Max
Crossover
[Hz]
50
150
Green:On
Red:Standby
LFE
Line In
Input
Line Out
Green: On
Red: Standby
Model Twelve/230
LFE
Line In
Input
Line Out
Green: On
Red: Standby
Model Twelve/230
LFE
Line In
Input
Line Out
