Deltabar S 4...20 mA HART
4.3.8 Wand- en pijpmontage (optie)

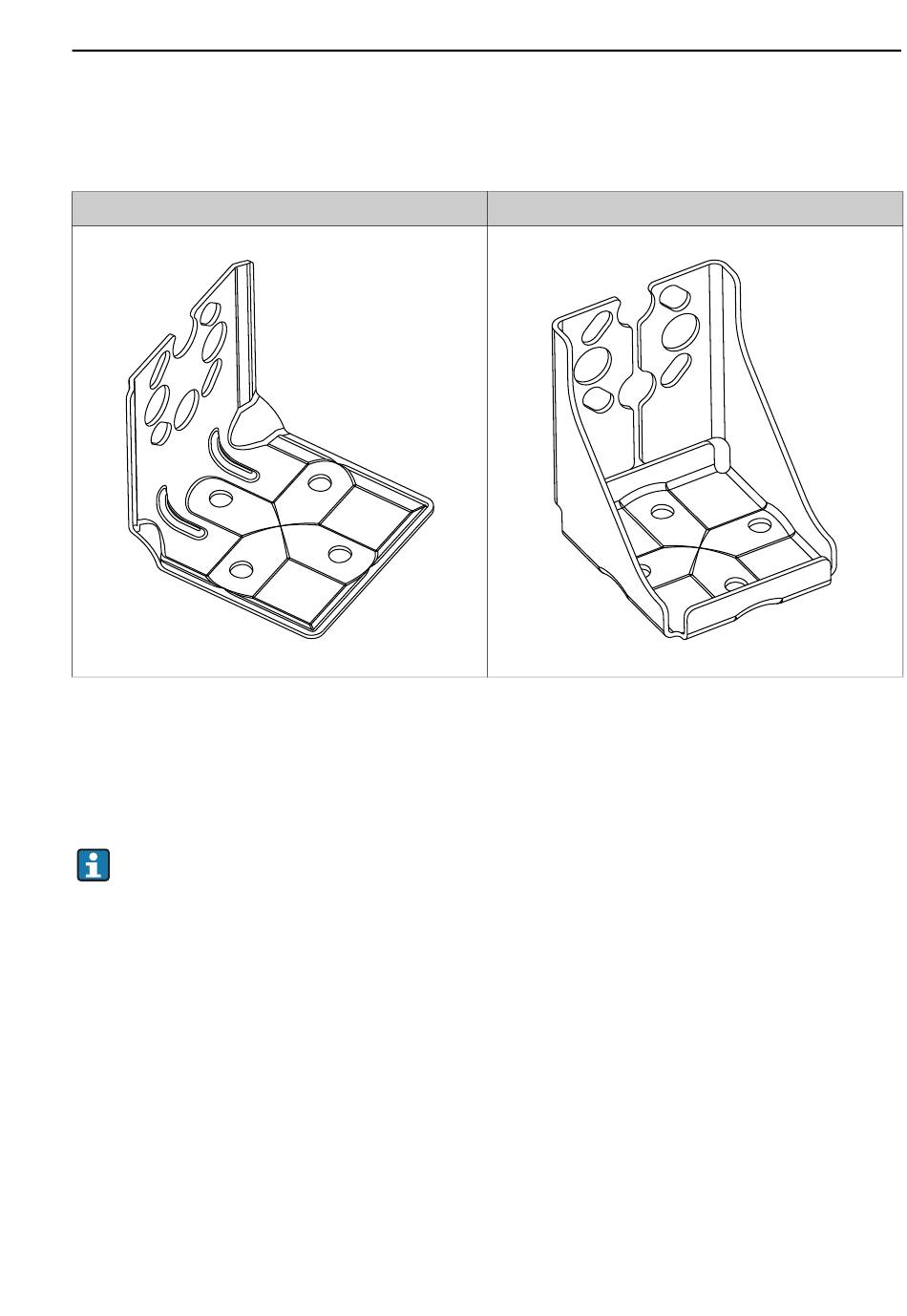

Endress+Hauser levert de volgende montagebeugels voor montage van het instrument op
pijpen of wanden:
Standaard uitvoering
De standaard uitvoering van de montagebeugel is niet geschikt voor toepassing waar trillingen
optreden.
De trillingsbestendigheid van de versterkte versie van de montagebeugel is getest conform IEC
61298-3, zie het hoofdstuk "Trillingsbestendigheid" in de technische documentatie TI00382P.
Bij gebruik van een ventielblok moet rekening worden gehouden met de afmetingen van het blok.
Beugel voor wand- en pijpmontage inclusief bevestigingsbeugel voor pijpmontage en twee
moeren.
Het materiaal van de schroeven die worden gebruikt voor de bevestiging van het instrument
hangt af van de bestelcode.
Technische gegevens (bijv. afmetingen of bestelnummers voor schroeven) zie document
SD01553P/00/EN.
Let op het volgende bij de montage:
• Smeer de schroeven met een multifunctioneel vet voor de montage om invreten van de
montageschroeven te voorkomen.
• Bij pijpmontage moeten de moeren op de beugel gelijkmatig worden vastgezet met een
aandraaimoment van tenminste 30 Nm (22.13 lbf ft).
Endress+Hauser
Heavy-duty uitvoering
A0031326
Installatie
A0031327
19
